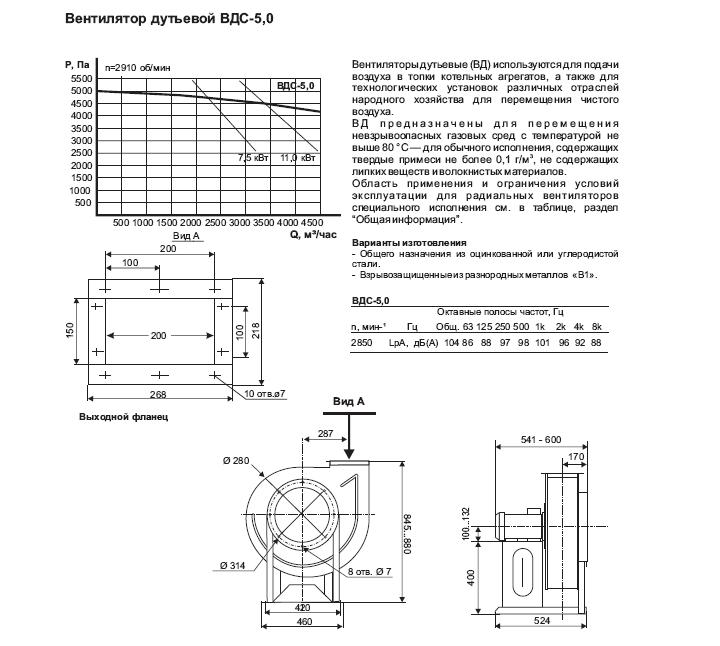

Вентилятор ВДС5

Общие сведения

• Высокого давления
• Встроенные термодатчики
• Корпус из оцинкованной стали
• Направление вращения - правое и левое

Применение:
Вентиляторы дутьевые средние (ВДС) представляют собой радиальные вентиляторы одностороннего всасывания с прямыми рабочими лопатками. Вентилятор дутьевый ВД используется для подачи воздуха в топки котельных агрегатов, а также для технологический установок различных отраслей народного хозяйства для перемещения чистого воздуха. ВД предназначен для перемещения невзрыво-опасных газовых сред с температурой не выше 80^оС - для обычного исполнения, содержащих твердые примеси не более 0.1 г/м³, не содежащих липких веществ и волокнистых материалов.

Конструкция:
Корпус вентилятора изготовлен из оцинкованной стали. Привод - трехфазный асинхронный электродвигатель.
Для защиты от перегрева вентиляторы серии ВДС снабжены встроенными термодатчиками с выводами для подсоединения устройства защиты двигателя.

Конструктивное исполнение:
По ГОСТ 5976-90. Изготавливаются по ТУ 4861-020-15185548-04

Варианты изготовления:

• общего назначения из оцинкованной или  углеродистой стали

• взрывозащищенные из разнородных металлов "В1"

Условия эксплуатации:

Температура окружающей среды от -40 °С до +40 °С
Категория размещения:

• вторая - в условиях умеренного климата,
• первая - при защите электродвигателя от прямого солнечного излучения и атмосферных осадков для умеренного климата по ГОСТ 15 150-90

Гарантийный срок эксплуатации - 18 месяцев

Определение вращения дымососа.
Направление вращения дымососа определяют со стороны двигателя.

Смотрим на дымосос со стороны двигателя.

Определяем:
Рабочее колесо вращается по часовой стрелке - Дымосос Правый
Рабочее колесо вращается против часовой стрелки - Дымосос Левый

---

Сопутствующие товары:

• Виброизоляторы ДО
• Частотный регулятор скорости ATV21
• Комбинированное реле защиты двигателя вентилятора ТР220
• Датчики температуры
• Щиты управления вентиляторами ЩУВ2 для вентиляторов, у которых есть термоконтакты
• Щиты управления вентиляторами ЩУВ3 для вентиляторов, у которых нет термоконтактов
• Щиты управления вентиляторами ЩУВ4 для вентиляторов, запуск которых осуществляется при помощи плавного пуска ATS01
• Щиты управления вентиляторами ЩУВ5 для вентиляторов, у которых нет термоконтактов и запуск которых осуществляется при помощи плавного пуска ATS01
• Щиты управления вентиляторами ЩУВ6 для плавного регулирования скорости вращения вентиляторов на 220В
• Щиты управления вентиляторами ЩУВ7 для управления основным и резервным вентилятором равной мощности

Все вентиляторы взрывозащищенного исполнения комплектуются взрывозащищенными электродвигателями серии "АИМ"

---
