Щиты управления для систем вентиляции без нагревателя ЩУВ6

Общие сведения:

• Регулировка скорости вращения канального вентилятора на 220 В.
• Возможность внешнего управления сигналом 0 ... 10 В.

Включение/выключение и регулировка скорости вращения канального вентилятора.
Возможность внешнего задания значения скорости сигналом 0 ... 10 В или переменным резистором.
Щит используется для управления скоростью вращения канальных вентиляторов на 220 В.

Описание работы:

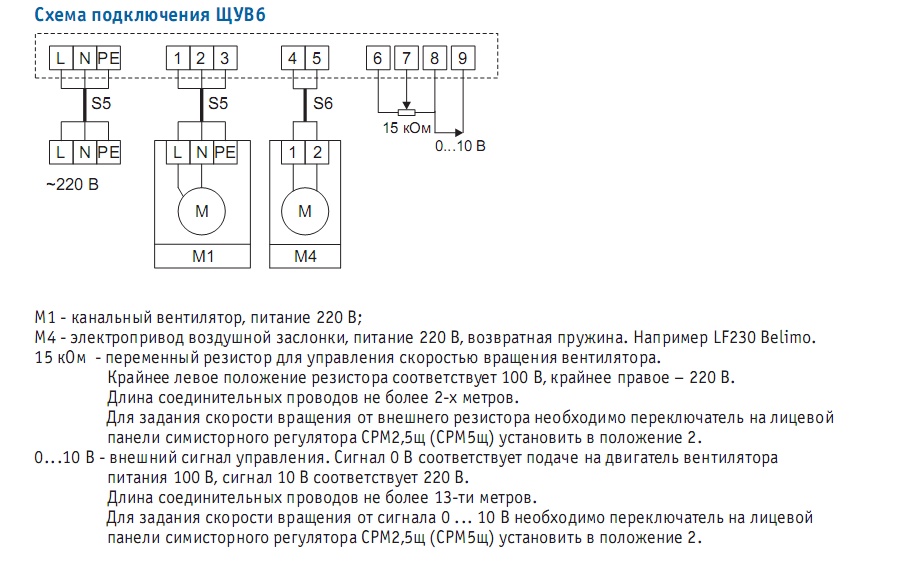

В состав щита ЩУВ6 входят автоматический выключатель и симисторный регулятор скорости вращения двигателя канального вентилятора. При включении автоматического выключателя: подается питание на симисторный регулятор оборотов и вентилятор начинает вращаться с заданной скоростью; открывается воздушная заслонка. Питание электропривода должно быть 220 В, возвратная пружина. Например LF230 Belimo.

Скорость вращения вентилятора определяется углом поворота ручки на лицевой панели регулятора. Крайнее левое положение соответствует подаче на вентилятор питания 100 В. Крайнее правое – включение вентилятора на полную мощность. При выключении автоматического выключателя заслонка будет закрыта и вентилятор остановится. Для задания скорости вращения внешним сигналом 0 ... 10 В необходимо установить переключатели на симисторном регуляторе в положение 2. Также возможно задание скорости вращения вентилятора переменным резистором 15 кОм.

Характеристики:
Напряжение питания: 220 В ± 15%, 50 Гц.
Рабочая температура: от 0 до + 40 °С.
Класс защиты: IP40.

---
