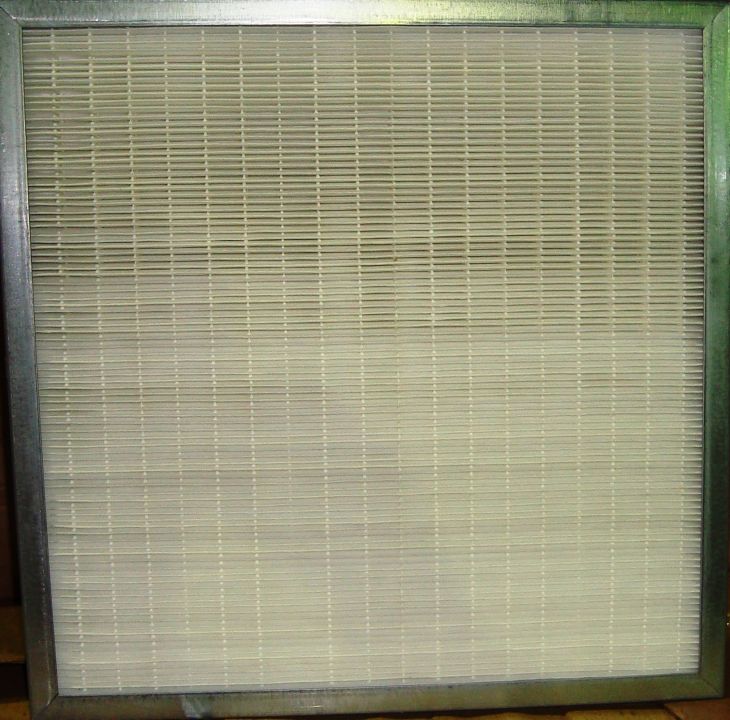

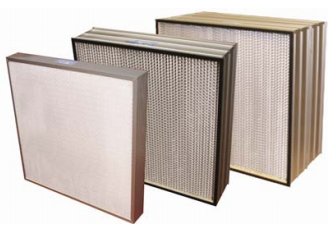

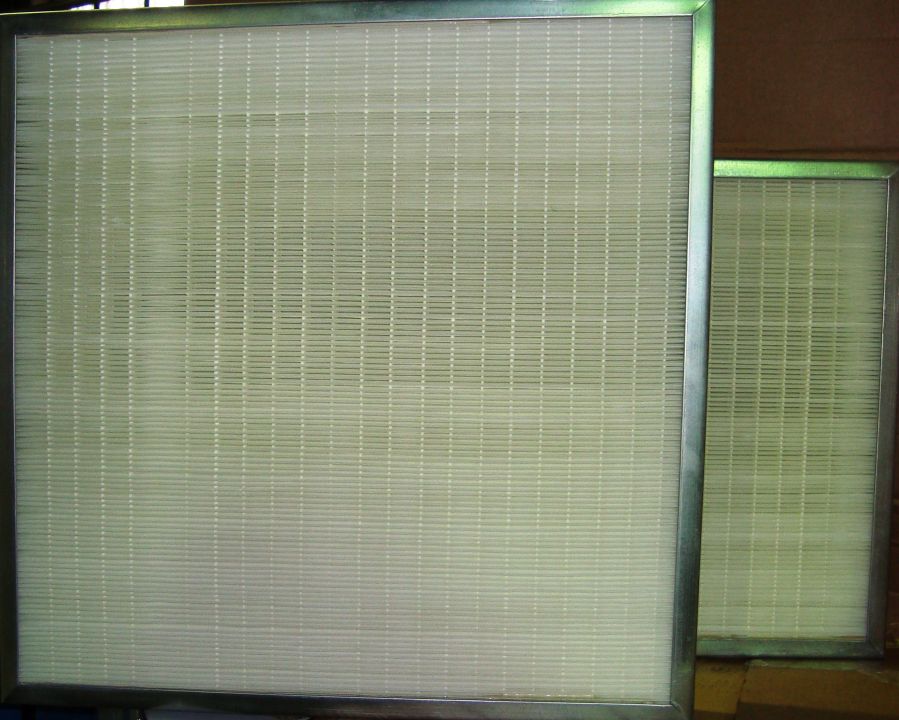

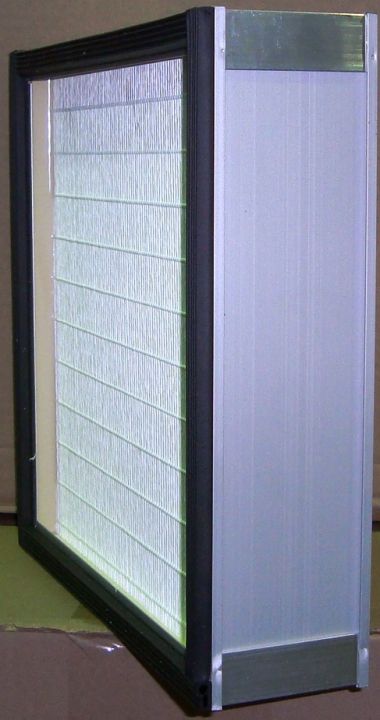

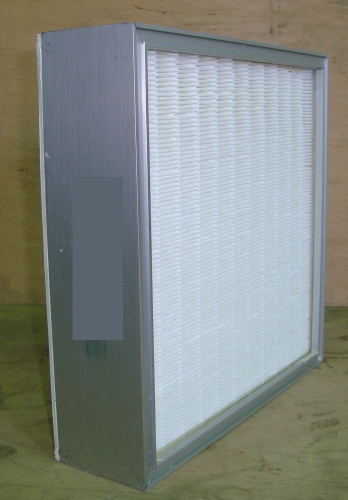

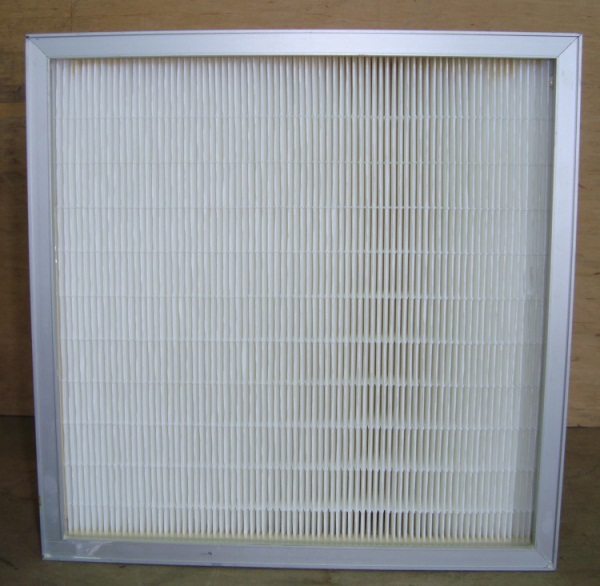

Высокоэффективные ячейковые складчатые НЕРА фильтры ФЯС

предназначены для высокоэффективной (финишной) очистки воздуха и стерилизующей фильтрации в медицинских учреждениях, на предприятиях фармацевтической промышленности, а также в чистых помещениях других отраслей промышленности (микроэлектронике, микробиологии, пищевой и т.д.).

Фильтры могут быть использованы для замены фильтров ЛАИК с фильтрующим материалом ФПП, ФПА, т.к. имеют более высокую эффективность и надежность в эксплуатации.

Фильтры могут быть также использованы для очистки вытяжного воздуха от опасных микроорганизмов и радиоактивных аэрозолей в баклабораториях, на атомных станциях и т.п.

Конструкция фильтров

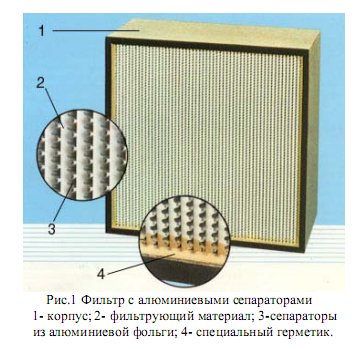

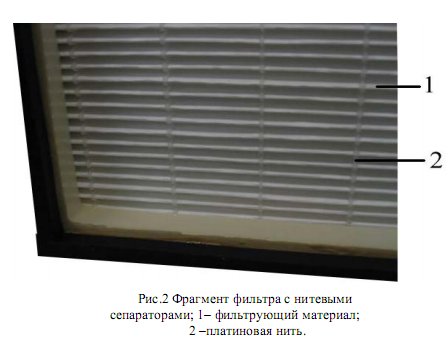

Фильтры ФяС состоят из корпуса 1, внутри которого складками уложен фильтрующий материал 2. Для предотвращения слипания соседних складок между ними прокладываются сепараторы из алюминиевой фольги 3 или специальные нити 1, наклеиваемые на поверхность фильтрующего материала 2.

Корпус фильтра может быть изготовлен из специального алюминиевого профиля, нержавеющего листа или MДФ. Фильтры из алюминиевого профиля могут изготавливаться глубиной 78; 150 и 300 мм. В тех случаях, когда корпус фильтра изготавливается из МДФ или нержавеющего листа, глубина фильтров может быть отличной от указанной выше. Фильтрующий материал, включающий алюминиевые или нитевые сепараторы, герметизируется в корпусе путем заливки по всему периметру специальным герметиком 4.Корпус фильтра по всему периметру образует фланец (прижимную поверхность), размер которого для алюминиевого профиля составляет 15мм, для МДФ 12мм, а для корпуса из нержавеющего листа 18мм. На этот фланец наклеивается резиновое уплотнение (с одной или двух сторон).

Необходимо отметить, что при выборе фильтров, устанавливаемых в конструкции самого чистого помещения (потолок, стены), через которые осуществляется подача воздуха в ламинарном режиме (скорость в фильтре не более 0,45 м/с) целесообразна установка фильтров с нитевыми сепараторами, которые должны устанавливаться в специальные модули типа МВ.

Выбор фильтра с учетом его характеристик

Фильтры ФяС с алюминиевыми сепараторами производятся с основными размерами по глубине 150 и 300 (292)мм. Эти фильтры изготавливаются 2-х вариантов:

базовый с количеством фильтрующего материала указанным;
экономичный, в котором увеличение площади фильтрующей поверхности по сравнению с базовым фильтром глубиной 150 мм составляет около 1,3 раза, а для фильтров глубиной 300 (292) мм – 1,5 раза.

Преимуществами экономичного фильтра является меньшее начальное аэродинамическое сопротивление, а также увеличенный ресурс работы, который по опыту эксплуатации для фильтров глубиной 150 мм может быть больше в 1,5 - 1,7 раза, а для фильтров глубиной 300(292) мм в 1,8 - 2,0 раза по сравнению с базовым вариантом.

Фильтры с нитевыми сепараторами выпускаются в настоящее время только в экономичном варианте с глубиной корпуса 78, а также аналогичный фильтрующий пакет может быть установлен в корпусе глубиной 150мм для замены фильтров с алюминиевыми сепараторами в экономичном варианте исполнения.

Технические требования

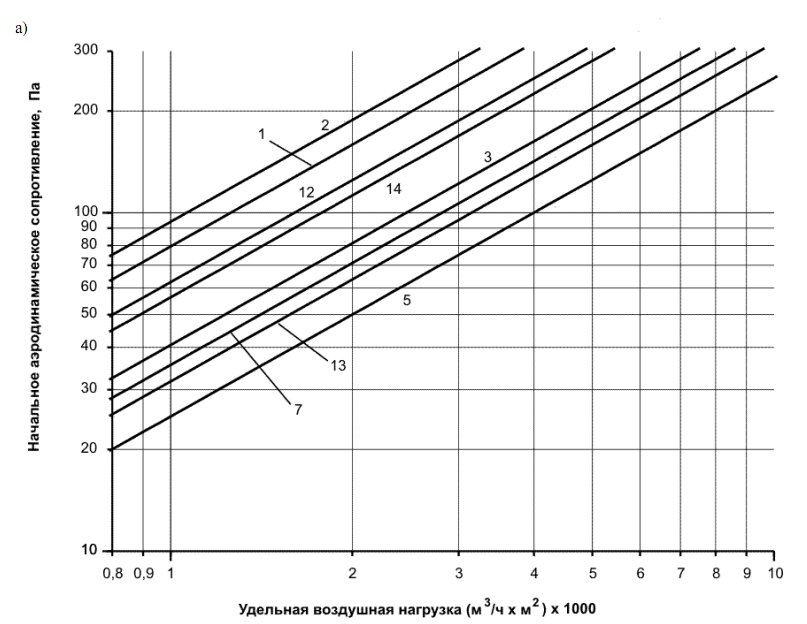

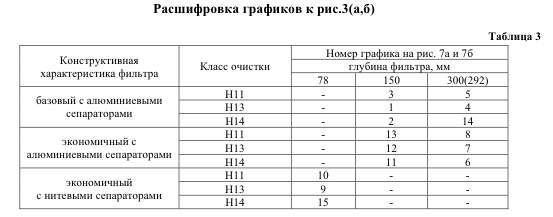

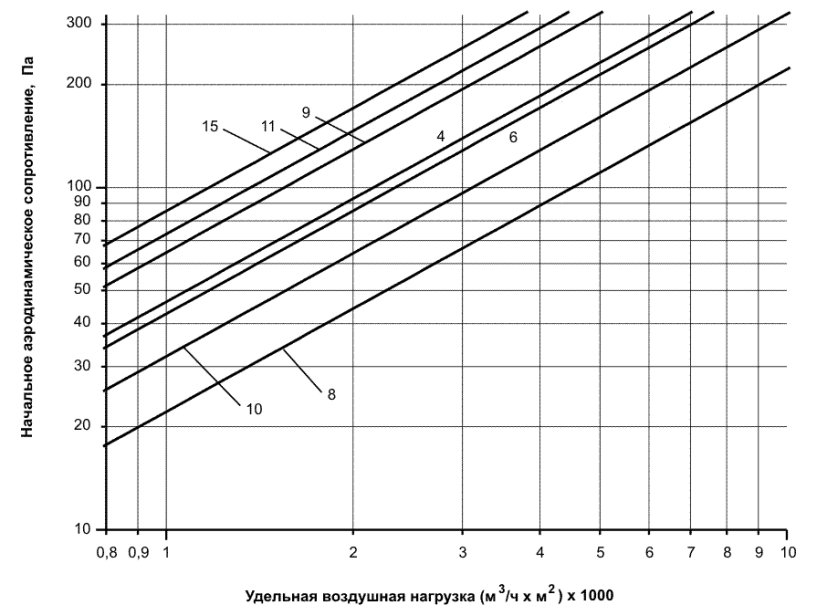

Аэродинамическое сопротивление при воздушных нагрузках отличных от номинальной определяется по графикам

Температура очищаемого воздуха должна быть в диапазоне от -40°С до +70°С и относительная влажность не более 95%.

Фильтры ФЯС глубиной 292 и 310 изготавливаются только из MDF или алюминиевого листа.

Маркировка

Как указывалось ранее, фильтры ФяС могут изготавливаться различных конструкций:

тип корпуса (алюминиевый, MДФ, из нержавеющей стали);
сепараторы (алюминиевые, нитевые);
класс очистки (Н10 - Н14);
резиновое уплотнение (с одной или 2-х сторон);
габаритные размеры по входному сечению и глубине;
количество фильтрующего материала (базовый и экономичный);
наличие или отсутствие решетки на выходе из фильтра.

Пример маркировки типового фильтра для размещения заказа.
ФяС – Э 13 Н 0 05. 3 А

Расшифровка обозначения	Возможные варианты исполнения
"Э" - обозначение варианта изготовления по количеству фильтрующего материала	"Э" - экономичный				"_" - отсутствие индекса - базовый
"13" - цифровое обозначение класса очистки по ГОСТ Р 51251-99	10; 11; 12; 13; 14
"Н" - тип сепараторов	"Н" - нитевые				"С" - сепараторы из алюминиевой фольги
"О" - однозначная цифра - обозначение глубины фильтра	глубина, мм	78	150	292	300		310
	обознаение	0	1	2	3		4
"05" - двухзначная или однозначная цифра - обозначение габаритов входного сечения	Размер, мм
	ширина	305	610	610	530	1130	920	1220
	высота	305	305	610	530	530	460	610
	обознаение	05	5	6	02	04	09	03
"3" - однозначная цифра - обозначение расположения уплотняющих прокладок и наличие решетки на выходе	Вариант	уплотнения нет	уплотнение на входе	уплотнение на выходе	уплотнение с двух сторон		уплотнение на входе; на выходе решетка
	обозначение	0	1	2	3		4
"А" - обозначение материала корпуса	Тип материала	алюминиевый листовой	алюминиевый профиль	шлифовальная фанера	нержавеющий лист		оцинкованный лист
	обозначение	А	П	Ф	Н		С

Пример маркировки нестандартного фильтра для размещения заказа.
ФяС – 13 С 635х570х470. ЗФ

13 – класс очистки по ГОСТ Р 51251-99 – “Н13”;
С – сепараторы из алюминиевой фольги;
635х570х470 – габаритные размеры (ширина х высота х глубина) мм;
3 – уплотнение с 2-х сторон;
Ф – корпус фильтра из МДФ.

Техническое обслуживание

В процессе эксплуатации фильтра следует контролировать его аэродинамическое сопротивление по показаниям манометра. Фильтр должен заменяться при достижении перепада давления:

указанного в паспорте;
выбранного в проекте;
исходя из располагаемого давления в вентиляционной системе.

При установке фильтров с резиновым уплотнением прижимное усилие не должно превышать 1000кгс.
При переноске и монтаже разупакованных фильтров разрешается брать фильтр только за корпус. При установке фильтра в фильтрующую ячейку из помещения, разрешается поддерживать фильтр, касаясь фильтровального пакета только через прокладку из трехслойного гофрокартона.

Используется в:

Данные цены действительны для заказа, общей суммой не менее 100 000 руб с НДС

Цены указаны для фильтров ФЯС с корпусом из алюминиевого профиля

ФяС - 11С 290*595*150 (аналог ФТОВ 290*595*150)     - 3 070 руб. по состоянию на апрель 2013 года (справочная информация)
ФяС 1Ф - 13С 640*600*470 -                                               7 595 руб. по состоянию на апрель 2013 года (справочная информация)
ФяС 600*600*300 3С -                                                       5 137 руб. по состоянию на апрель 2013 года (справочная информация)
ФяС - Э14С36.3П                                                                - 9 315 руб. по состоянию на январь 2014 года (справочная информация)
ФяС - 13Н36.3П                                                                  - 9 242 руб. по состоянию на февраль 2014 года (справочная информация)

Цены с НДС
Цены без НДС

Технические характеристики

Показать

Наименование	Ширина, мм	Высота, мм	Глубина, мм	Класс очистки	Номинальная производительность, м3/ч	Цена, руб.
ФяС-Э 11 Н 0 05.1П	305	305	78	H11(EU11)	150	2 348.00
ФяС-11 С 1 05.3 П	305	305	150	H11(EU11)	150	2 768.00
ФяС-11 С 3 05.3 П	305	305	300	H11(EU11)	500	3 997.00
ФяС-Э 11 Н 0 5.1 П	610	305	78	H11(EU11)	300	3 202.00
ФяС-11 С 1 5.3 П	610	305	150	H11(EU11)	300	3 150.00
ФяС-11 С 3 5.3 П	610	305	300	H11(EU11)	1000	5 362.00
ФяС-Э 11 Н 0 02.1 П	530	530	78	H11(EU11)	450	3 816.00
ФяС-11 С 1 02.3 П	530	530	150	H11(EU11)	450	3 958.00
ФяС-11 С 3 02.3 П	530	530	300	H11(EU11)	1500	7 101.00
ФяС-11 С 3 09.3 П	920	460	300	H11(EU11)	2300	10 096.00
ФяС-Э 11 Н О 6.1 П	610	610	78	H11(EU11)	600	4 450.00
ФяС-11 С 1 6.3 П	610	610	150	H11(EU11)	600	5 096.00
ФяС-11 С 3 6.3 П	610	610	300	H11(EU11)	2000	8 208.00
ФяС-Э 11 Н 0 04.1П	1130	530	78	H11(EU11)	970	6 242.00
ФяС-11 С 1 04.3 П	1130	530	150	H11(EU11)	900	6 092.00
ФяС-11 C 3 04.3 П	1130	530	300	H11(EU11)		11 900.00
ФяС-Э 11 Н 0 03.1 П	1220	610	78	H11(EU11)	1200	7 567.00
ФяС-11 С 1 03.3 П	1220	610	150	H11(EU11)	1200	8 602.00
ФяС- 11 С 3 03.3 П	1220	610	300	H11(EU11)	4000	14 681.00
ФяС-Э 13 Н 0 05.1 П	305	305	78	H13(EU13)	150	2 471.00
ФяС-13 С 1 05.3 П	305	305	150	H13(EU13)	150	2 807.00
ФяС-13 С3 05.3 П	305	305	300	H13(EU13)	500	4 185.00
ФяС-Э 13 Н 0 5.1 П	610	305	78	H13(EU13)	300	3 370.00
ФяС-13 С 1 5.3 П	610	305	150	H13(EU13)	300	3 324.00
ФяС-13 С 3 5.3 П	610	305	300	H13(EU13)	1000	5 627.00
ФяС-Э 13 Н 0 02.1 П	530	530	78	H13(EU13)	450	4 023.00
ФяС-13 С 1 02.3 П	530	530	150	H13(EU13)	450	4 165.00
ФяС-13 С 3 02.3 П	530	530	300	H13(EU13)	1500	7 438.00
ФяС-13 С 3 09.3 П	920	460	300	H13(EU13)	2300	10 588.00
ФяС-Э 13 Н 0 6.1 П	610	610	78	H13(EU13)	600	4 650.00
ФяС- 13 С 1 6.3 П	610	610	150	H13(EU13)	600	5 122.00
ФяС-13 С 3 6.3 П	610	610	300	H13(EU13)	2000	8 622.00
ФяС-Э 13 Н 0 04.1П	1130	530	78	H13(EU13)	970	6 604.00
ФяС-13 С 1 04.3 П	1130	530	150	H13(EU13)	900	6 384.00
ФяС-13 С 3 04.3 П	1130	530	300	H13(EU13)		12 482.00
ФяС-Э 13 Н 0 03.1 П	1220	610	78	H13(EU13)	1200	7 936.00
ФяС-13 С 1 03.3 П	1220	610	150	H13(EU13)	1200	8 777.00
ФяС-13 С 3 03.3 П	1220	610	300	H13(EU13)	4000	15 458.00
ФяС-Э 14 Н 0 05.1 П	305	305	78	H14(EU14)	150	2 613.00
ФяС-14 С 1 05.3 П	305	305	150	H14(EU14)	150	3 008.00
ФяС-Э 14 Н 0 5.1 П	610	305	78	H14(EU14)	300	3 570.00
ФяС-14 С 1 5.3 П	610	305	150	H14(EU14)	300	3 518.00
ФяС-Э 14 Н 0 02.1 П	530	530	78	H14(EU14)	450	4 256.00
ФяС-14 С 1 02.3 П	530	530	150	H14(EU14)	450	4 411.00
ФяС-Э 14 Н 0 6.1 П	610	610	78	H14(EU14)	600	4 935.00
ФяС-14 С 1 6.3 П	610	610	150	H14(EU14)	600	5 414.00
ФяС-Э 14 Н 0 04.1 П	1130	530	78	H14(EU14)	970	6 933.00
ФяС-14 С 1 04.3 П	1130	530	150	H14(EU14)	900	6 778.00
ФяС-Э 14 Н О О3.1П	1220	610	78	H14(EU14)	1200	8 421.00
ФяС-14 С 1 03.3 П	1220	610	150	H14(EU14)	1200	9 300.00
ФяС-14 С 3 05.3 П	305	305	300	H14(EU14)	500	под расчет
ФяС-14 С 3 5.3 П	610	305	300	H14(EU14)	1000	под расчет
ФяС-14 С 3 09.3 П	920	460	300	H14(EU14)	2300	под расчет
ФяС-14 С 3 02.3 П	530	530	300	H14(EU14)	1500	под расчет
ФяС-14 С 3 6.3 П	610	610	300	H14(EU14)	2000	под расчет
ФяС-14 С 3 04.3 П	1130	530	300	H14(EU14)		под расчет
ФяС-14 С 3 03.3 П	1220	610	300	H14(EU14)	4000	под расчет
