Секция воздушных фильтров типа ССФ-В для вентиляционных систем

Общие сведения

Вентиляционная система включает в себя большое число самого разнообразного оборудования. Это, в первую очередь, вентиляторы и вентиляторные установки, после них можно назвать электро- и или водонагреватели, воздухораспределительное оборудование, шумоглушители, а также фильтры воздушные, в системах вентиляции которые имеют практически столь же важное значение, как все остальные группы оснащения.

Фильтры воздушные систем вентиляции служат для того, чтобы очищать приточные воздушные массы, которые поступают в помещение. Принцип их действия, устройство и материал изготовления такого фильтра будет зависеть от того, какие требования предъявляются к очищаемому воздуху.

Для грубой очистки используют обычно механические фильтры, которые лишь задерживают частички пыли довольно крупного размера – это фильтры класса G1-G4. Если необходима тщательная и высокоэффективная очистка воздуха в помещении, то лучше обратить внимание на фильтры тонкой, особо тонкой и ультратонкой очистки. Это фильтры, представляющие классы F5-F9, H10-H14 (НЕРА-фильтры) и U15-U17 (ULPA-фильтры).

Вентиляционные воздушные фильтры, которые предлагает клиентам компания «Совент» являются высококачественными, надежными и долговечными изделиями, которые отлично выполняют свои функции при соблюдении правил их эксплуатации.

Описание

Секция воздушных фильтров типа ССФ-В многоступенчатой системы очистки воздуха предназначена для приточных или вытяжных систем вентиляции и кондиционирования воздуха в помещениях различного назначения, а также для очистки циклового воздуха, подаваемого в газовые турбины и компрессорные установки.

В зависимости от решаемой задачи секция воздушных фильтров ССФ-В может включать трех, четырех или пяти ступенчатую систему фильтрации воздуха, в том числе для очистки воздуха от газообразных (молекулярных) загрязнений. Предусмотренная возможность установки в секции воздушных фильтров НЕРА фильтров, позволяет обеспечивать высокоэффективную очистку приточного воздуха, в том числе и для чистых производственных помещений, а также полную защиту атмосферы от загрязнений радиоактивными аэрозолями (на предприятиях атомной промышленности), от опасных микроорганизмов в баклабораториях и т.п.

Секция ССФ-В имеет возможность размещать на входе пухо- и влагоотделители, фильтры грубой очистки G3-G4 классов, фильтры тонкой очистки F5÷F9 классов, а также НЕРА фильтров Н10-Н14 классов, что определяется соответствующими требованиями Заказчика. Секции воздушных фильтров могут быть использованы для очистки воздуха с производительностью от 3500 до 102 000 нм³/час в единичном модуле. При необходимости очистки больших объемов воздуха, могут быть разработаны фильтровальные камеры большей пропускной способности, а также скомпонованы из нескольких стандартных секций ССФ-В.

ОБЩЕЕ УСТРОЙСТВО ТРЕХСТУПЕНЧАТОЙ СХЕМЫ ОЧИСТКИ

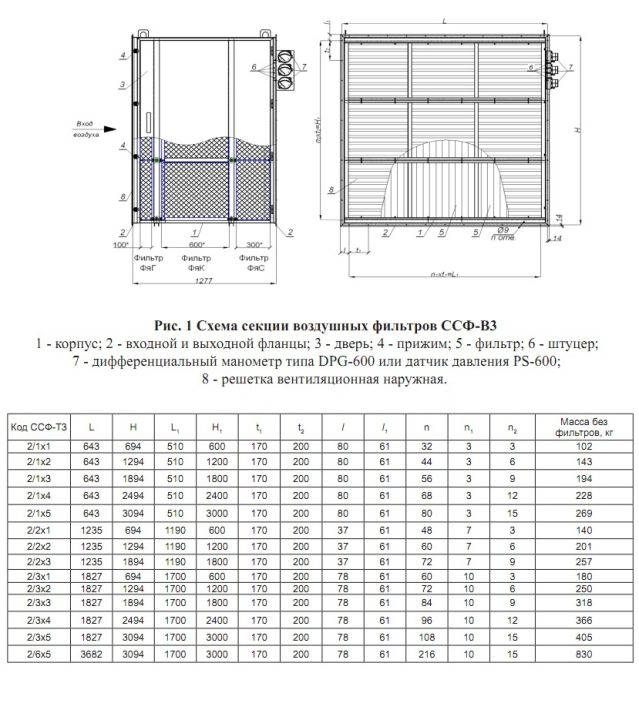

Секция воздушных фильтров (см. рис. 1) состоит из металлического корпуса поз. 1, имеющего на входе и выходе сварные фланцы поз. 2, для присоединения к фланцам вентиляционных систем, посредством болтовых соединений через уплотнительную резину. На боковой стороне корпуса ССФ-В имеется дверь поз. 3, закрывающаяся с помощью прижимов поз. 4.
Герметизация соединения двери с корпусом осуществляется за счет установки специального уплотнения.
Дверь может располагаться справа или слева по ходу движения воздуха по техническому заданию Заказчика.
Для защиты от атмосферных осадков, в случае установки на улице,на входе в секцию ССФ-В, может быть установлена наружная вентиляционная решетка поз. 8.
Внутри корпуса ССФ-В ярусами размещаются фильтры ФяГ, ФяК и ФяС, которые вдвигаются внутрь по направляющим.
 Первыми в корпус устанавливаются фильтры ФяС, с наклеенной по контуру резиновым уплотнением.
После заполнения всех ярусов фильтры ФяС прижимаются эксцентриками.
Далее размещаются фильтры ФяГ и ФяК, с уплотнениями на вертикальных торцах, начиная с верхнего яруса. После заполнения ярусов фильтры ФяК и ФяГ одновременно прижимаются эксцентриками.
Уплотнение между боковой стенкой корпуса и фильтрами осуществляется с помощью резиновых пластин, наклеенных на вертикальную стенку ССФ-В.

Секция воздушных фильтров имеет четыре штуцера поз. 6 для подключения приборов, измеряющих аэродинамическое сопротивление фильтров, например дифференциального манометра типа DPG-600 или датчика давления PS-600 поз. 7
Электрический сигнал от датчика давления может быть передан на систему световой или звуковой сигнализации, а также на АСУ вентиляционной системы.
Контроль аэродинамического сопротивления фильтров проводит в четырех зонах секции:

• на входе в секцию;
• между фильтрами ФяГ и ФяК;
• между фильтрами ФяК и ФяС;
• в зоне чистого воздуха.

В процессе работы происходит накопление пыли в фильтрах, что приводит к росту аэродинамического сопротивления. При достижении заданного конечного сопротивления загрязненные фильтры заменяются новыми.

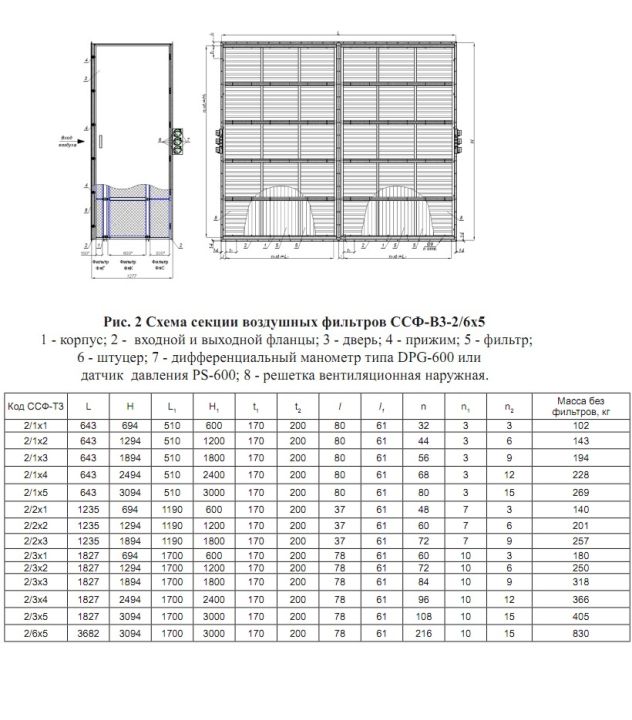

На рис. 2 показана секция воздушных фильтров ССФ-В3-2/6х5, состоящая из 2-х секций ССФ-В3-2/3х5, соединяемых при монтаже. Обслуживание секции и замена фильтров осуществляется через двери, расположенные с двух сторон.

Манометры и фильтры типа ФяГ, ФяК и ФяС для секции ССФ-В поставляются отдельно и устанавливаются после монтажа секции в вентиляционной системе.

МАРКИРОВКА

Пример маркировки секции воздушных фильтров ССФ-В: ССФ-В3-2-2/2х1 П (Л)
Расшифровка обозначения: 3 – количество ступеней фильтрации; 2 – с пухоуловителем и влагоотделителем; 2 – для установки фильтров с габаритными размерами 592х592 мм 2х1 – количество фильтров по ширине и высоте, П, Л – обслуживание фильтров (расположение двери) справа, слева

Примечание: в стандартную комплектацию камеры ССФ-В фильтры не входят и заказываются отдельно, с указанием класса очистки.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

В процессе эксплуатации секции ССФ-В следует контролировать аэродинамическое сопротивление фильтров по показаниям приборов регистрации, присоединенных к штуцерам поз. 6.
Секция воздушных фильтров ССФ-В3-2/6х5 (см. рис. 2) оснащена 8 штуцерами поз. 6, по четыре с каждой стороны, для контроля сопротивления в каждой половине секции (ССФ- В…2/3х5) с помощью шести диффманометров. На практике достаточно вести контроль только в одной половине, т.к. при равномерном распределении воздуха на входе запыление фильтров (увеличение сопротивления) происходит равномерно в обеих половинах.
При достижении величины перепада давления, указанного в проекте, или исходя из располагаемого давления в вентиляционной системе, необходимо производить замену фильтров. На рис. 1 и 2 одно из возможных решений секции воздушных фильтров ССФ-В, включающее трехступенчатую систему очистки. Данная схема является наиболее распространенной, когда в качестве финишной очистки требуется применение НЕРА фильтров Н10÷Н14 классов.
