Вентилятор AXC-EX

Общие сведения

• Лопатки аэродинамической формы с регулируемым углом наклона
• Рабочее колесо и лопасти выполнены из литого алюминия
• Корпус выполнен из малоуглеродистой горячекатаной оцинкованной стали, согласно EN ISO 1641
• Антиискровое алюминиевое кольцо
• Фланцы повышенной жесткости
• 3~ -фазные электродвигатели, IP55, класс изоляции F (EN 60034, IEC 85) Клеммная коробка (Ex e) смонтирована на двигателе
• Допустимая температура окружающей среды от -20°C до +40°C (другие по запросу)
• Смотровое окно для проверки направления вращения рабочего колеса

Рекомендации по применению

AXC-EX взрывозащищенные осевые вентиляторы среднего давления. Регулируемые углы наклона лопаток позволяют достичь высокой производительности и максимально точного расхода воздуха. Вентиляторы AXC-EX используются для зон 1 или 2 класса, для категорий смеси II А, B и C, и температурных классов T1-T4. Вентиляторы AXC-EX классифицируются по категории 2G.

Конструкция

Корпус вентилятора выполнен из малоуглеродистой горячекатаной оцинкованной стали, согласно EN ISO 1461. Рабочее колесо и лопасти выполнены из литого алюминия, статически и динамически сбалансированы. Фланцы имеют повышенную жесткость, согласно DIN 24154-3.

Двигатель

Взрывозащищенный электродвигатель находится в потоке перемещаемого воздуха, полностью изолирован и охлаждается потоком воздуха. Взрывозащита типа Ex d, класс защиты двигателя IP55, класс изоляции F (согласно EN 60034-5, IEC 85). Для тепловой защиты двигатели снабжены встроенным терморезистором PTC для подключения к внешнему устройству защиты.

Регулирование скорости

Скорость 3-фазного двигателя регулируется с помощью частотного преобразователя.

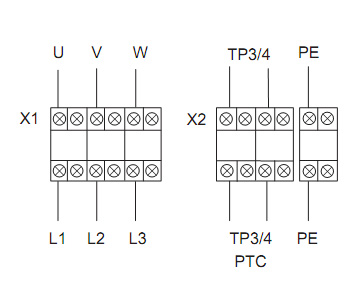

Подключение

Клеммная коробка имеет взрывозащиту типа Ex e, класс защиты IP 65, смонтирована на корпусе вентилятора. Подключение питания к вентилятору осуществляется путем присоединения кабеля к сети переменного тока.

Сертификаты

Сертификат соответствия требованиям Sira 07ATEX6341X.

• U-EK230E – Терморезисторная защита электродвигателя

Принадлежности:

• ESD-F - Входная насадка
• FSD  – Пружинные антивибрационные опоры

• GFL-AR/AXC - Контрфланец для осевых вентиляторов AR/AXC
• MFA-AR/AXC - Монтажные кронштейны для горизонтальной установки вентилятора
• SG-AR/AXC - Защитная решетка для осевого вентилятора
• RSA - Шумоглушитель для круглых каналов
• SD - Резиновые антивибрационные опоры
