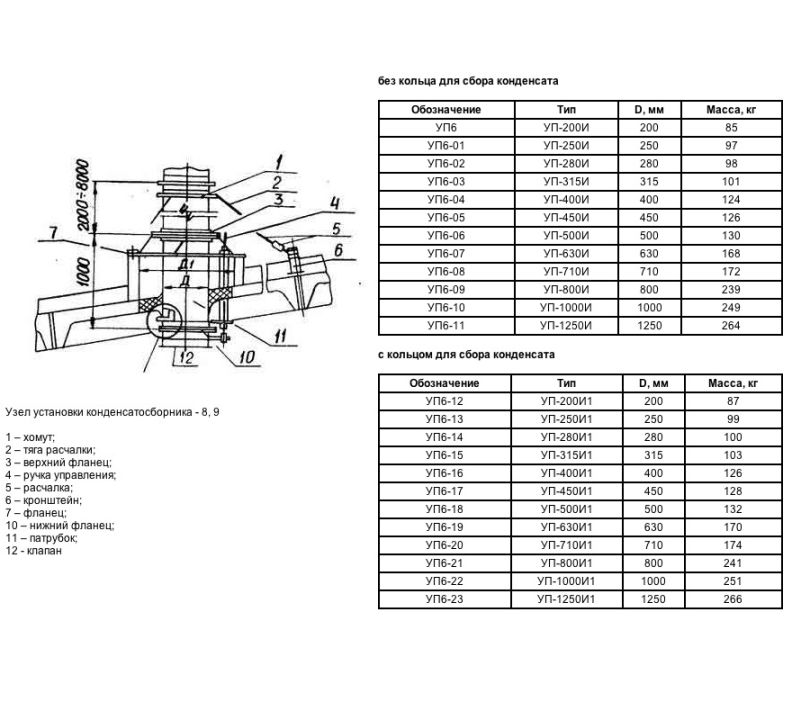

Узел прохода с клапаном, с ручным управлением с кольцом и без кольца для сбора конденсата в искрозащищенном исполнении УП6.

ОБЩИЕ СВЕДЕНИЯ

Узлы прохода предназначены для установки в местах прохода стальных вентиляционных шахт на покрытиях зданий различного назначения.

Узлы прохода общего назначения устанавливаются на железобетонные стаканы серии 1.494-24, вып. 1 и крепятся к ним гайками, навернутыми на закладные анкерные болты, предусмотренные в стаканах.

Узлы прохода вентиляционных шахт через покрытия зданий выполняются следующих исполнений:

• Узел прохода без клапана и без кольца для сбора конденсата УП1.
• Узел прохода с клапаном, с кольцом и без кольца для сбора конденсата с ручным управлением УП2.
• Узел прохода с клапаном, с кольцом и без кольца для сбора конденсата с площадкой под исполнительный механизм УП3.
• Узел прохода с утепленным клапаном, с кольцом и без кольца для сбора конденсата УП4.
• Узел прохода с утепленным клапаном, с кольцом и без кольца для сбора конденсата с площадкой под исполнительный механизм УП5.
• Узел прохода с клапаном, с ручным управлением с кольцом и без кольца для сбора конденсата в искрозащищенном исполнении УП6.
• Узел прохода с утепленным клапаном, с ручным управлением с кольцом и без кольца для сбора конденсата в искрозащищенном исполнении УП7.

В качестве теплоизолирующего материала применяются минераловатные плиты ПМ-75, обернутые снаружи стеклотканью. Для механического управления клапана применятся исполнительный механизм типа МЭО или Polar Bear. Исполнительный механизм должен быть отрегулирован на работу «открыто» и «закрыто». Он не должен располагаться под муфтой кольца для сбора конденсата.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Узлы прохода вентиляционных вытяжных шахт через покрытия зданий изготавливаются для эксплуатации в климатическом исполнении вида УХЛ1 по ГОСТ 15150.

---

Данные цены действительны для заказа, общей суммой не менее 100 000 руб с НДС
