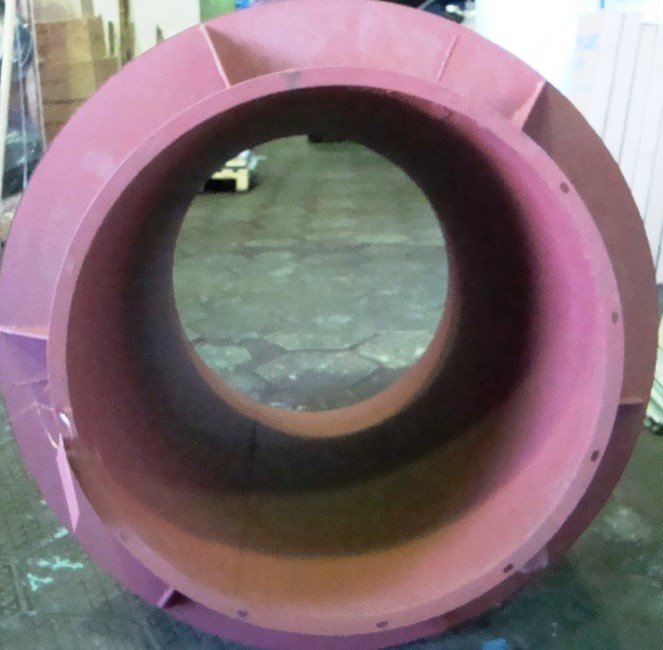

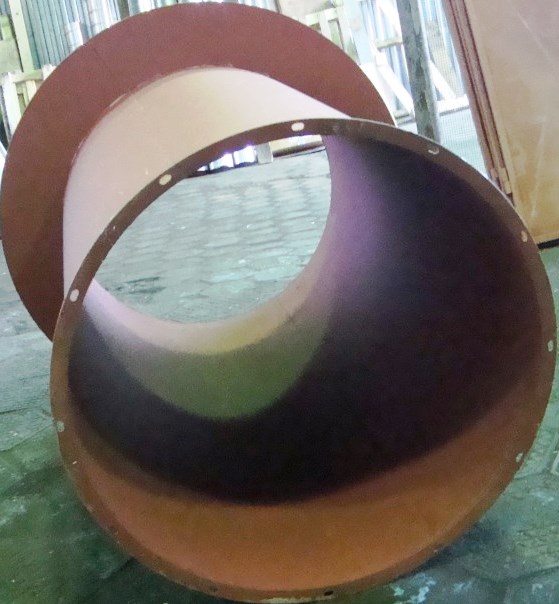

Узел прохода без клапана и без кольца для сбора конденсата УП1.

Общие сведения


• 11 основных типоразмеров узлов прохода, классифицированных по диаметру поперечного сечения вентиляционной шахты;
• Длина патрубка для всех типоразмеров узлов прохода – 1000 мм;

Производится 5 типов узлов прохода типа УП:


• УП 1 – без клапана;
• УП 2 – с клапаном ручного управления;
• УП 3 – с клапаном с площадкой под исполнительный механизм;
• УП 4 – с утепленным клапаном ручного управления;
• УП 5 – с утепленным клапаном с площадкой под исполнительный механизм;
• УП 6 – с клапаном, с ручным управлением с кольцом и без кольца для сбора конденсата в искрозащищенном исполнении;
• УП 7 – с утепленным клапаном, с ручным управлением с кольцом и без кольца для сбора конденсата в искрозащищенном исполнении;

На узлы прохода устанавливаются клапаны дроссельного типа. Корпус клапана выполнен из двух фланцев;
Для управления клапаном используется исполнительный механизм МЭО 16/25-0,63;
В качестве теплоизолирующего материала используются минераловатные плиты ПМ 75 по ГОСТ 9573-82, обернутые снаружи стеклотканью;
Узлы прохода изготавливаются сварными из углеродистой (черной) стали толщиной 1,5 – 2,0 мм и покрываются грунтовкой ГФ – 021;
Поставляются на фланцевом соединении.

Назначение
Узел прохода вентиляционных шахт через кровлю зданий промышленного назначения предназначен для установки в местах прохода металлических вентиляционных шахт. Узлы прохода типа УП непосредственно устанавливаются на железобетонные стаканы серии 1.494-24, выпуск 1, и крепятся к ним гайками, навернутыми на закладные анкерные болты. Изготавливаются узлы прохода из тонколистовой черной стали толщиной более 1 мм. (сварной вариант), на фланцевом соединении.

Условия эксплуатации
Предназначены для транспортировки воздуха и химически неагрессивных сред с температурой до 800 С и относительной влажностью до 60%. Узлы прохода вентиляционных шахт через кровлю зданий вентиляционных вытяжных шахт изготавливаются для эксплуатации в климатическом исполнении УХЛI по ГОСТ 15150-69.


Данные цены действительны для заказа, общей суммой не менее 100 000 руб с НДС
