Четырёхсторонние диффузоры 4АПН-П, 4АПР-П, 4АПН-С, 4АПР-С

Четырёхсторонние потолочные диффузоры 4АПН-П, 4АПР-П, 4АПН-С, 4АПР-С предназначены для подачи и удаления воздуха в жилых, административных, общественных и производственных помещениях.

Диффузоры 4АПН-П состоят из прямоугольного корпуса, в который при помощи пружин устанавливается блок внутренних квадратных диффузоров с перфорированной в центре с Кж.с.=0,6. В диффузорах 4АПН-С перфорированная пластина заменена на сотовую вставку. 4АПН-П, 4АПН-С формируют комбинированный приточный поток: симметричную настилающуюся веерную струю через щель между корпусом и внутренним диффузором и вертикальную коническую струю через перфорированную или сотовую часть, что обеспечивает большую равномерность параметров воздуха в обслуживаемой зоне.

Диффузоры 4АПР-П, 4АПР-С комплектуются регулятором расхода воздуха. в 4АПР-С регулятор устанавливается только на сотовую часть. Изделия к воздуховоду осуществляется с помощью самонарезающих винтов.

Стандартный цвет - RAL 9016 (белый). При изготовлении продукции на заказ возможна окраска в любой цвет по каталогу RAL.

Минимальный размер диффузоров 300х300 мм, максимальный = 600х600 мм согласно таблице. При обозначении типоразмера изделия 600х600 мм фактический размер составляет 595х595 мм.

Цены с НДС
Цены без НДС

Технические характеристики

Показать

Наименование	Диаметр, мм	Длина, мм	Высота, мм	Глубина, мм	Площадь проходного сечения, м2	Цена, руб.
4АПН-П	300	300	0,019	0,016	0,8	824.00
4АПН-П	450	450	0,083	0,05	1,7	1 485.00
4АПН-П	600	600	0,192	0,109	2,9	2 274.00
4АПР-П	300	300	0,019	0,017	1,1	1 067.00
4АПР-П	450	450	0,083	0,057	2,4	2 022.00
4АПР-П	600	600	0,192	0,119	4,2	3 197.00
4АПН-С	300	300	0,019		0,8	1 190.00
4АПН-С	450	450	0,083		1,7	2 036.00
4АПН-С	600	600	0,192		2,4	2 912.00
4АПР-С	300	300	0,019		0,9	1 430.00
4АПР-С	450	450	0,083		1,9	2 573.00
4АПР-С	600	600	0,192		2,7	3 833.00

Посмотреть полный список технических характеристик

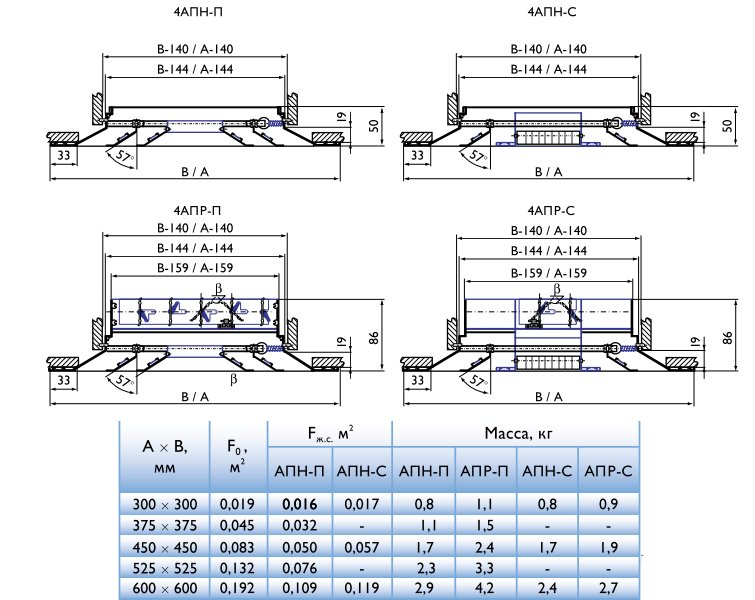

Конструктивная схема диффузоров потолочных 4АПН-П, 4АПР-П, 4АПН-С, 4АПР-С

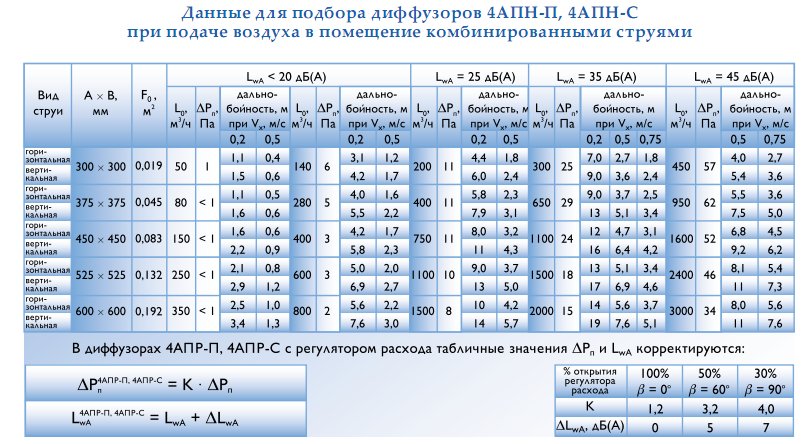

Данные для подбора диффузоров потолочных 4АПН-П, 4АПН-С, при подаче воздуха в помещение комбинированными струями

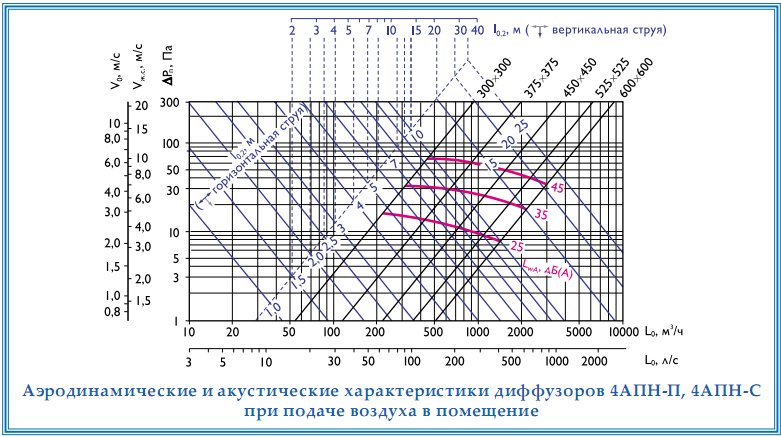

Аэродинамические и акустические характеристики диффузоров 4АПН-П и 4АПН-С при подаче воздуха в помещение

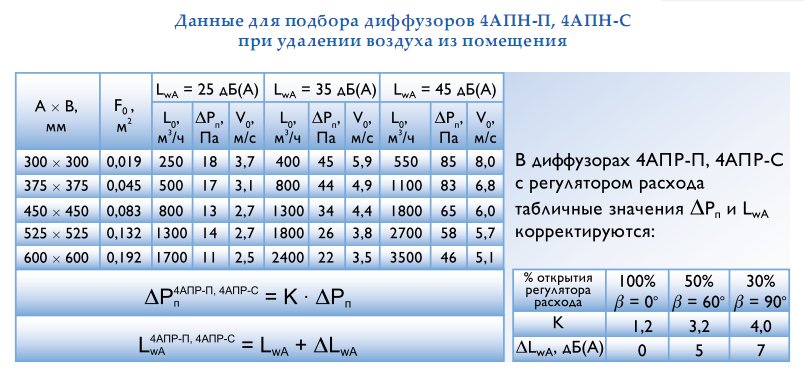

Данные для подбора диффузоров потолочных 4АПН-П, 4АПН-С, при удалении воздуха из помещения

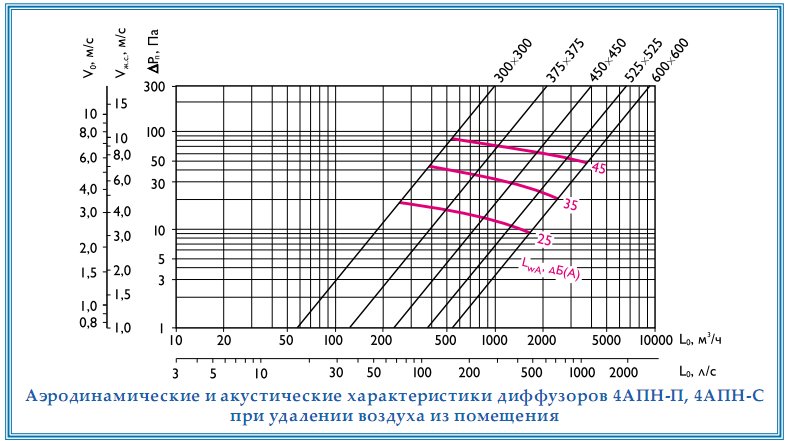

Аэродинамические и акустические характеристики диффузоров 4АПН-П и 4АПН-С при удалении воздуха из помещения

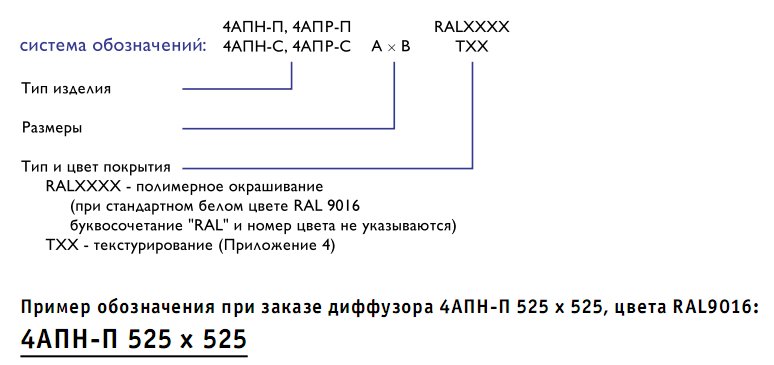

Система обозначений при заказе диффузоров потолочных

Страна происхождения: Россия

Цена: от 824.00 руб.
