Подогреватель тепловых сетей пароводяной ПП

Общие сведения

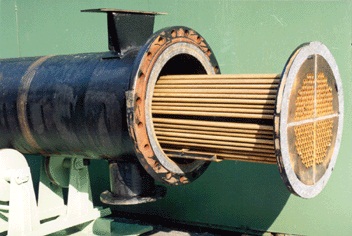

Пароводяные подогреватели (горизонтальные кожухотрубные теплообменники) состоят из нескольких частей, каждая из которых выполняет свою собственную функцию. Это корпус с крышкой и водяными камерами двух типов – задней и передней, и трубная система, по которой и идет нагреваемая вода. Все части соединены между собой с помощью фланцев, которые обеспечивают удобный и быстрый доступ к каждому узлу агрегата.

Подогреватели ПП используются при создании систем теплоснабжения и отопления различных типов зданий: от коммунально-бытовых до промышленных. Стандартными температурными режимами работы считаются следующие графики: 70°С/150°С; 70°С/130°С; 70°С/95°С.

Принцип работы подогревателей пп заключается в том, что нагреваемая вода идет по трубкам, а нагревающий горячий пар поступает внутрь бойлера, доводя воду в трубках до нужной температуры.

Для того, чтобы подогреть воду до 130-1500С пар необходимо подавать в подогреватель ПП под давлением 0,7МПа. Для подогрева воды до температуры в 60-900С давление может не превышать 0,2МПа.

Подогреватель пп – это система, каждую часть которой (например, трубную систему), при необходимости, можно приобрести отдельно. Таким образом, вы сможете сэкономить значительную денежную сумму при ремонте агрегата.

Скоростные подогреватели (секционные) используются при создании систем отопления и горячего водоснабжения для подогрева воды, как в жилых, так и в административных и производственных объектах.

Обычно изготавливают агрегаты из гладких труб, диаметр которых находится в пределах 57-325 мм, а длина достигает 2 или 4 метров. При этом для производства подогревателей скоростных чаще всего используют углеродистую или нержавеющую сталь, а также латунь. Соединение секций агрегата осуществляется с помощью специальных калачей. Для того, чтобы присоединить трубопроводы к корпусу используют патрубки. Подогреватель скоростной обычно имеет несколько секций, каждая из которых представляет собой неразъемный блок, состоящий из таких частей, как трубные доски, трубки теплообменной поверхности и корпус, изготовленный из стальных труб. Корпуса секций аппарата соединяют между собой с помощью штуцеров. То, что секции отделимы друг от друга, позволяет осуществлять транспортировку оборудования с большим удобством, ведь собрать его можно прямо на месте эксплуатации.

Максимальное давление, которое обычно может выдержать скоростной подогреватель, составляет 1-1,6 МПа, при условии, что температура воды внутри него не превышает 2000С.

Описание

Подогреватели пароводяные скоростные предназначены для подогрева воды систем теплоснабжения, отопления и горячего водоснабжения, работающих по наиболее распространенным графикам температурного регулирования 70º-150ºC; 70º-130ºC; 70º-95ºC и 5º-60ºC. Первичный теплоноситель - пар давлением 0,7 МПа (7 кгс/см²) для подогрева воды до 130º и 150ºС и давлением 0,2 МПа (2 кгс/см²) для подогрева воды до 95º и 60ºС. Давление воды не должно быть выше 1,6 МПа (16 кгс/см²). Для температурного режима 70º-150ºC используются 4-х ходовые подогреватели, для остальных режимов - 2-ходовые. Во избежание вскипания воды ее давление в подогревателях должно быть не менее чем на 0,1 МПа (1 кгс/см²) выше давления пара.

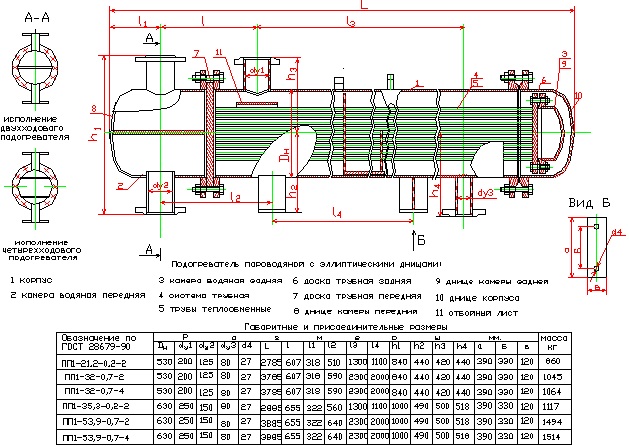

Буквы и цифры, входящие в обозначения подогревателя, например: ПП1-32-0,7-2, где ПП - подогреватель пароводяной, 1 - исполнение с эллиптическими днищами (2 - с плоскими днищами), 32 - поверхность нагрева, м2, 0,7 - давление греющего пара МПа, 2 - количество ходов по воде.

Подогреватели выпускаются с диаметрами латунных трубок 16x1 мм.
