Вентиляционные решетки ВР-Я, ВР-ПЯ

Решетки ВР-Я (ячеистые) и используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в воздуховоды или строительные проемы в помещениях различного типа и назначений.
Решетки ВР-ПЯ (потолочные ячеистые) используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в подвесной потолок типа «Армстронг» в помещаниях различного типа и назначений

Конструкция

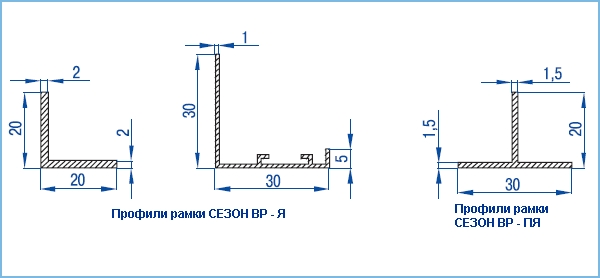

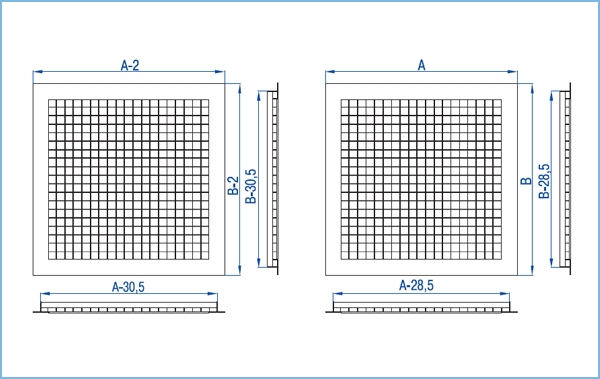

Решетки ВР-Я изготовлены из алюминиевого профиля в виде рамки и пластиковой ячеистой вставки с квадратными ячейками 15x15 мм.

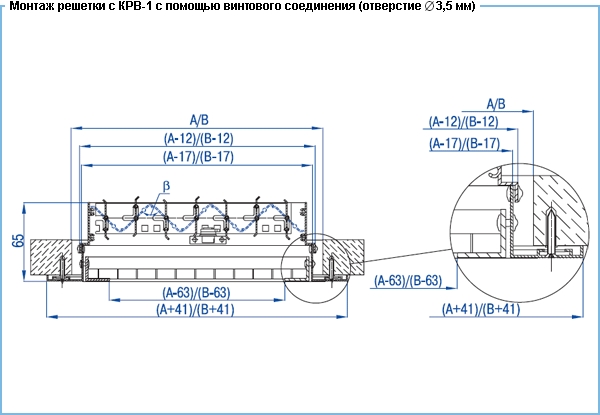

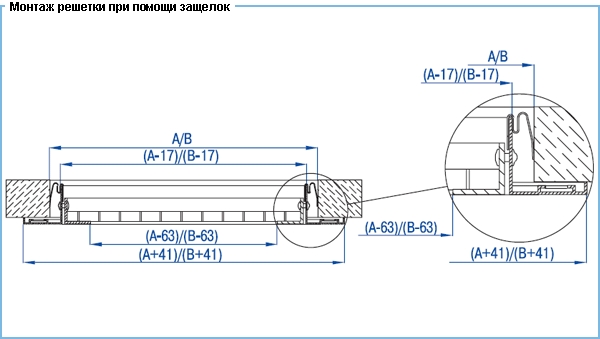

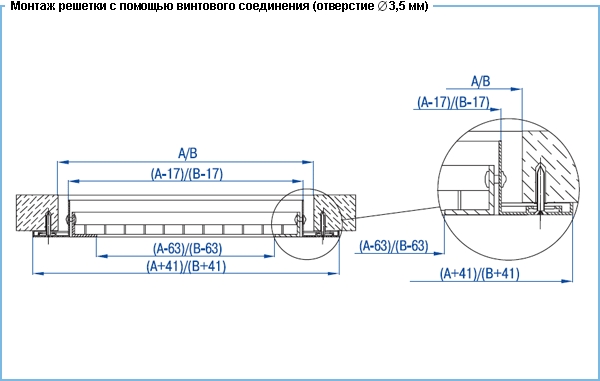

Конструкция решетки предусматривает как стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки), так и скрытое крепление с помощью защелок. Изготовитель не рекомендует применять крепление на защелках для изделий в строительный проем размерами больше чем 600x600 мм.

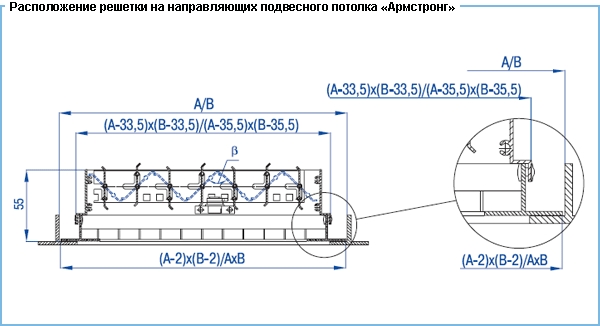

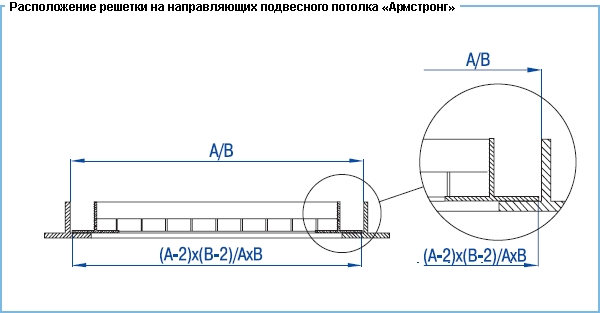

Рамка решетки ВР-ПЯ изготавливается из таврового профиля. Решетки устанавливаются на направляющие потолка и не закрепляются.

В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска.

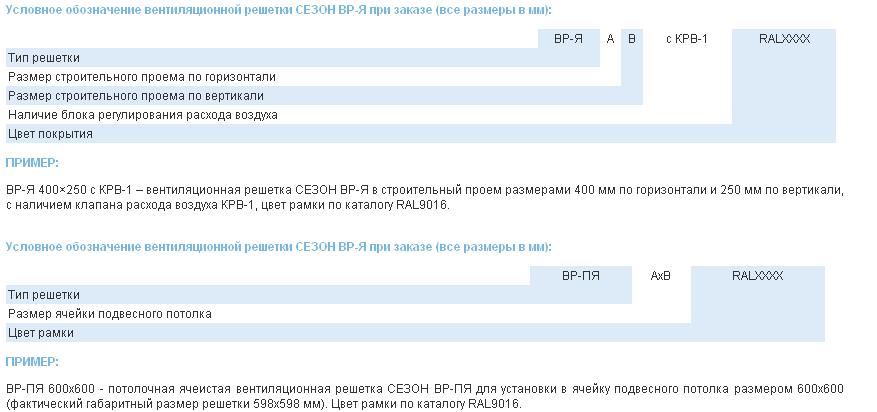

Стандартный цвет покрытия - белый RAL 9016 при заказе не указывается.

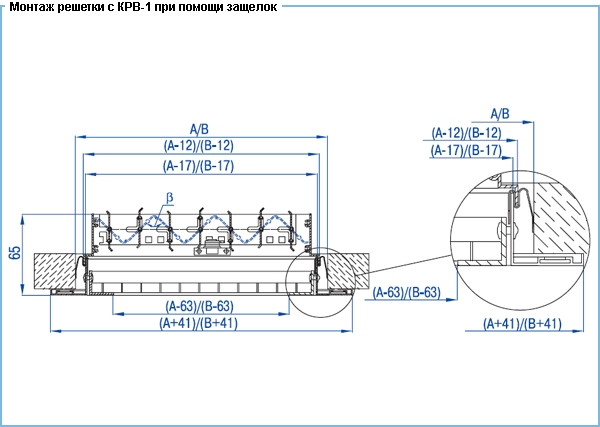

Для решеток ВР-Я, ВР-ПЯ предусмотрена возможность оснащения клапаном расхода воздуха КРВ-1, и адаптером для присоединения к воздуховоду. Адаптеры могут быть как с боковым, так и с осевым присоединением к воздуховоду круглого либо прямоугольного сечения.

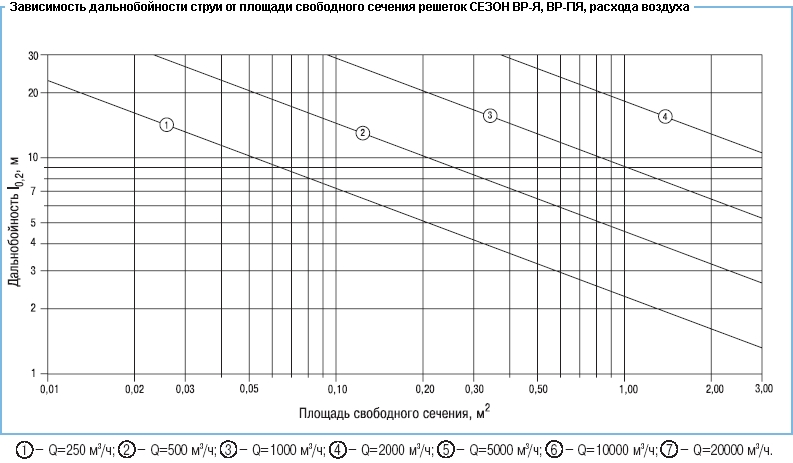

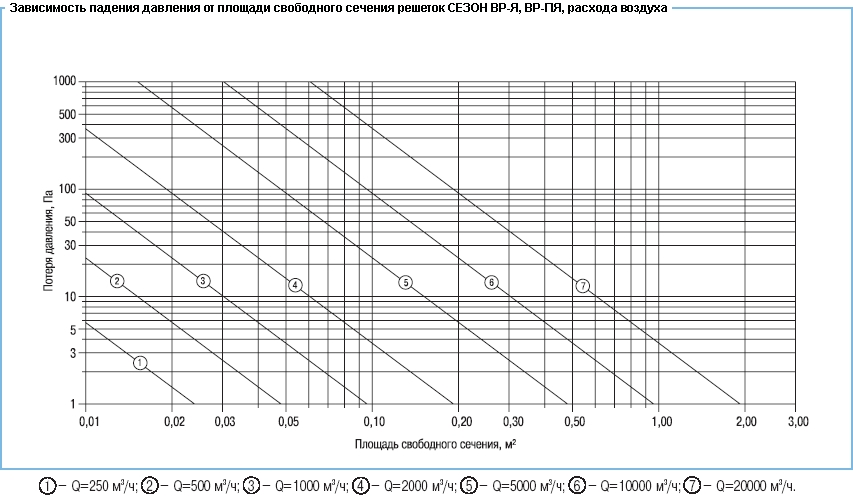

Коэффициент свободного сечения ВР-Я, ВР-ПЯ Кс.с.=0,87.

Ассортимент решеток данной серии включает в себя изделия стандартных размеров, а также возможно изготовление решеток любых размеров с шагом 1 мм. Ограничение по минимальным и максимальным размерам согласно таблице 1 (для решеток ВР-Я) и таблице 2 (для решеток ВР-ПЯ).
