Вентиляционные решетки ВР-К

Решетки ВР-К (с горизонтальным расположением индивидуально регулируемых жалюзи) используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в воздуховоды или строительные проемы помещений различных типов и назначений.


Конструкция

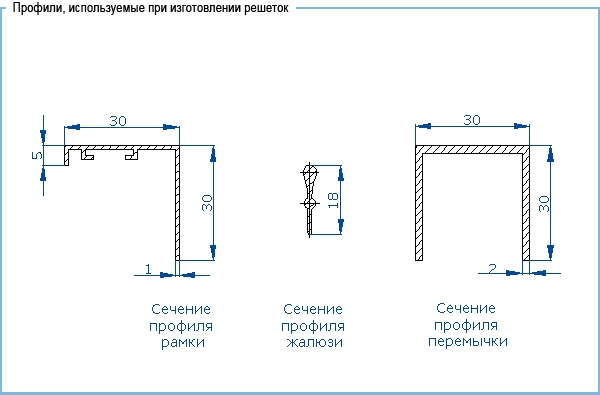

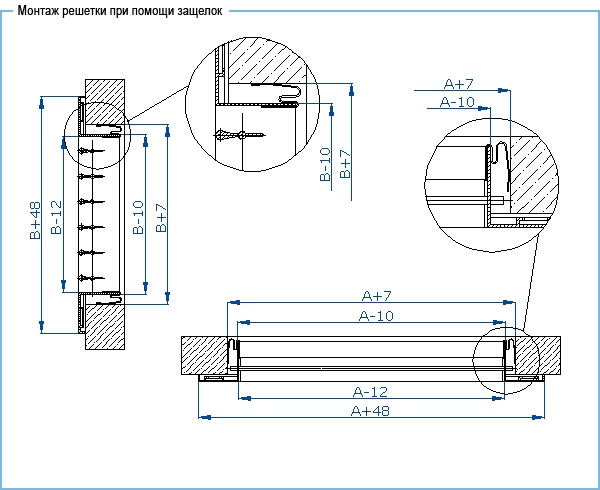

Решетки изготовлены из алюминиевого профиля в виде рамки и горизонтально расположенных каплевидных жалюзи, углы наклона которых устанавливаются индивидуально и регулируются независимо друг от друга для изменения направления потока воздуха. Конструкция решетки предусматривает как стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки), так и скрытое крепление с помощью защелок. Изготовитель не рекомендует применять крепление на защелках для изделий с посадочными размерами больше чем 600×600 мм.


В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска.

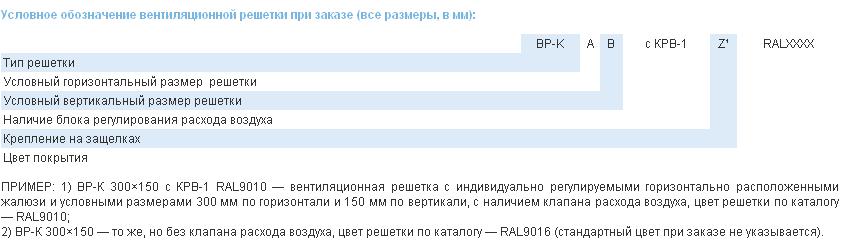

Стандартный цвет покрытия — белый RAL 9016 при заказе не указывается (возможно окрашивание в любой другой цвет, согласно каталогу цветов RAL).

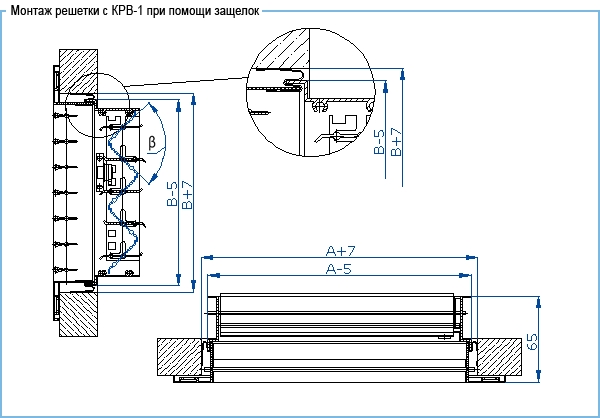

Для решеток ВР-К предусмотрена возможность оснащения клапаном расхода воздуха (КВР-1) и адаптером для присоединения к воздуховоду. Адаптеры могут быть как с боковым, так и с осевым присоединением к воздуховоду круглого либо прямоугольного сечения.

В отличие от решеток ВР-Г, изменены профили рамки и жалюзи. Применение нового профиля жалюзи решетки ВР-К обеспечивает улучшенные аэродинамические параметры изделия.

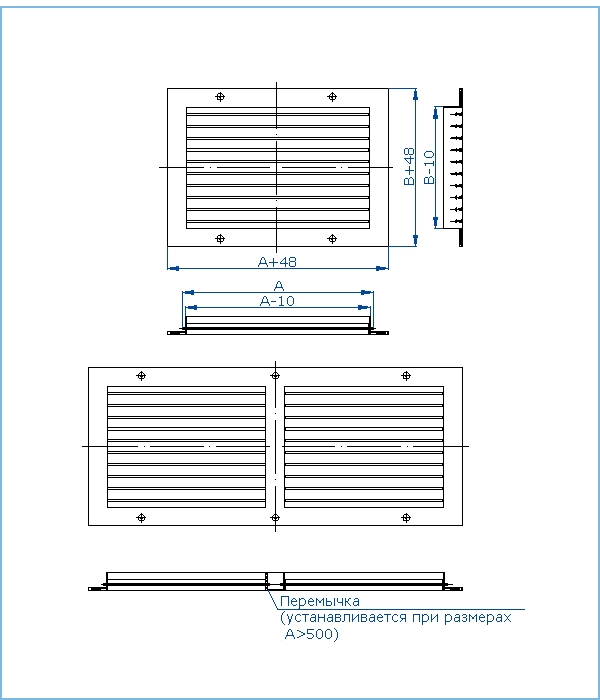

Ассортимент решеток данной серии включает в себя изделия стандартных типоразмеров, а также возможно изготовление решеток любых размеров, с шагом 1 мм. Ограничение по минимальным и максимальным размерам согласно таблице.


Коэффициент свободного сечения решетки ВР-К Кс.с.= 0,81
