Вентилятор ВР 86-77 ДУ ЗВС 11(дымоудаление 400 и 600 гр.С)
Общие сведения
Вентилятор вр 86 77 – это радиальный вентилятор низкого давления с односторонним всасыванием. Предназначен этот агрегат для перемещения воздушных и других газовых смесей. Важно! Агрессивность этих смесей по отношению к углеродистой стали стандартного качества не должна превышать агрессивности воздуха, температура которого не превышает +800С, в котором содержание пыли, липких, волокнистых и твердых частиц не превышает 100 мг/м3.
Особенности вентиляторов этого типа:
Вентиляторы ВР 86-77 для дымоудаления представляют собой вентиляторы одностороннего всасывания с рабочими лопатками.
Корпус вентилятора изготовлен из оцинкованной или углеродистой стали с покрытием.
Рабочее колесо изготавливается из углеродистой стали с жаростойким покрытием - исп. 02 (до 400С). - специальный трехфазный асинхронный электродвигатель, с повышенным запасом надежности при высоких температурах. Рабочее колесо расположено на валу электродвигателя.
Специальное конструктивное исполнение обеспечивает надежное охлаждение и защиту электродвигателя от перегрева.
Вентиляторы радиальные для дымоудаления применяются в системах дымоудаления вытяжной вентиляции производственных, административных, жилых и других зданий, кроме категорий А и Б по НТБ 1005-95 ГПС МВД РФ. Перемещаемая среда не должна содержать взрывчатых веществ.
Вентиляторы служат для удаления возникающих при пожаре высокотемпературных дымовоздушных смесей и одновременно — отвода тепла за пределы помещения. При этом обеспечивается локализация зоны пожара, создается возможность борьбы с пожаром, спасения людей и оборудования.
Температура окружающей среды от -40 С до +40 С.
При использовании данных вентиляторов в случае пожара их дальнейшая эксплуатация недопустима.
Данные цены действительны для заказа, общей суммой не менее 100 000 руб с НДС
Вентилятор вр 86 77 – это радиальный вентилятор низкого давления с односторонним всасыванием. Предназначен этот агрегат для перемещения воздушных и других газовых смесей. Важно! Агрессивность этих смесей по отношению к углеродистой стали стандартного качества не должна превышать агрессивности воздуха, температура которого не превышает +800С, в котором содержание пыли, липких, волокнистых и твердых частиц не превышает 100 мг/м3.
Особенности вентиляторов этого типа:
- выпускается под номерами (№): 2.5, 3.15, 4, 5, 6.3, 8 (схема 1), 8 (схема 5), 10 (схема 1), 10 (схема 5), 12.5 (схема 1), 12.5 (схема 5), 16 (схема 5).
- используются в стационарных вентиляционных системах, а также в системах отопления производственных, общественных и жилых помещений.
- имеют спиральный поворотный корпус
- рабочее колесо оснащено 12-ю загнутыми назад лопатками
- направление вращения этих вентиляторов – право- и левостороннее
- температура эксплуатации этих агрегатов не должна выходить за пределы -40°С …+ 40°С (до + 45°С для вентиляторов тропического исполнения.
- назначение – общее, материал изготовления – оцинкованная (№№ 2,5 - 4) либо углеродистая сталь
- назначение – общее, теплостойкие; материал – углеродистая сталь
- коррозиеустойчивые; материал – нержавеющая сталь
- коррозиеустойчивые, теплостойкие; изготовлены из нержавеющей стали - тип – взрывозащищенные; материал – разнородный
- тип – взрывозащищенный, теплостойкий; материал – разнородный
- тип - взрывозащищенный, коррозиестойкий. Материал – нержавеющая сталь
- тип – взрывозащищенный, тепло- и коррозиестойкий; материал – нержавеющая сталь
- тип – взрывозащищенный, материал – алюминиевый сплав.
Вентиляторы ВР 86-77 для дымоудаления представляют собой вентиляторы одностороннего всасывания с рабочими лопатками.
Корпус вентилятора изготовлен из оцинкованной или углеродистой стали с покрытием.
Рабочее колесо изготавливается из углеродистой стали с жаростойким покрытием - исп. 02 (до 400С). - специальный трехфазный асинхронный электродвигатель, с повышенным запасом надежности при высоких температурах. Рабочее колесо расположено на валу электродвигателя.
Специальное конструктивное исполнение обеспечивает надежное охлаждение и защиту электродвигателя от перегрева.
Вентиляторы радиальные для дымоудаления применяются в системах дымоудаления вытяжной вентиляции производственных, административных, жилых и других зданий, кроме категорий А и Б по НТБ 1005-95 ГПС МВД РФ. Перемещаемая среда не должна содержать взрывчатых веществ.
Вентиляторы служат для удаления возникающих при пожаре высокотемпературных дымовоздушных смесей и одновременно — отвода тепла за пределы помещения. При этом обеспечивается локализация зоны пожара, создается возможность борьбы с пожаром, спасения людей и оборудования.
Температура окружающей среды от -40 С до +40 С.
При использовании данных вентиляторов в случае пожара их дальнейшая эксплуатация недопустима.
Данные цены действительны для заказа, общей суммой не менее 100 000 руб с НДС
Технические характеристики
Показать
| Наименование | № | Мощность двигателя, кВт | Скорость вращения, об/мин | Относительный диаметр колеса | Цена, руб. |
|---|---|---|---|---|---|
| ВР 86-77 ДУ 02 | 5 | 0,55 | 1000 | 1 | 23 413.00 |
| ВР 86-77 ДУ 02 | 5 | 0,55 | 1000 | 0,9 | 24 322.00 |
| ВР 86-77 ДУ 02 | 5 | 0,75 | 1000 | 1,05 | 24 682.00 |
| ВР 86-77 ДУ 02 | 5 | 0,75 | 1000 | 1,05 | 25 591.00 |
| ВР 86-77 ДУ 02 | 5 | 1,1 | 1000 | 1,1 | 24 302.00 |
| ВР 86-77 ДУ 02 | 5 | 1,1 | 1000 | 1,1 | 25 211.00 |
| ВР 86-77 ДУ 02 | 5 | 1,5 | 1500 | 0,9 | 25 276.00 |
| ВР 86-77 ДУ 02 | 5 | 1,5 | 1500 | 0,95 | 26 185.00 |
| ВР 86-77 ДУ 02 | 5 | 2,2 | 1500 | 1 | 27 049.00 |
| ВР 86-77 ДУ 02 | 5 | 2,2 | 1500 | 1 | 27 958.00 |
| ВР 86-77 ДУ 02 | 5 | 3 | 1500 | 1,05 | 29 264.00 |
| ВР 86-77 ДУ 02 | 5 | 3 | 1500 | 1,05 | 30 173.00 |
| ВР 86-77 ДУ 02 | 6,3 | 1,1 | 1000 | 0,9 | 26 120.00 |
| ВР 86-77 ДУ 02 | 6,3 | 1,1 | 1000 | 0,95 | 27 938.00 |
| ВР 86-77 ДУ 02 | 6,3 | 1,5 | 1000 | 0,9 | 29 322.00 |
| ВР 86-77 ДУ 02 | 6,3 | 1,5 | 1000 | 0,95 | 31 140.00 |
| ВР 86-77 ДУ 02 | 6,3 | 2,2 | 1000 | 1 | 31 704.00 |
| ВР 86-77 ДУ 02 | 6,3 | 2,2 | 1000 | 1,05 | 33 522.00 |
| ВР 86-77 ДУ 02 | 6,3 | 3 | 1000 | 1,1 | 35 044.00 |
| ВР 86-77 ДУ 02 | 6,3 | 3 | 1000 | 1,1 | 36 862.00 |
| ВР 86-77 ДУ 02 | 6,3 | 5,5 | 1500 | 1 | 36 262.00 |
| ВР 86-77 ДУ 02 | 6,3 | 5,5 | 1500 | 0,9 | 38 080.00 |
| ВР 86-77 ДУ 02 | 6,3 | 7,5 | 1500 | 1 | 40 015.00 |
| ВР 86-77 ДУ 02 | 6,3 | 7,5 | 1500 | 1,05 | 41 833.00 |
| ВР 86-77 ДУ 02 | 6,3 | 11 | 1500 | 1,1 | 44 936.00 |
| ВР 86-77 ДУ 02 | 6,3 | 11 | 1500 | 1,1 | 46 755.00 |
| ВР 86-77 ДУ 02 | 8 | 3 | 750 | 1,05 | 46 544.00 |
| ВР 86-77 ДУ 02 | 8 | 3 | 750 | 1,05 | 46 544.00 |
| ВР 86-77 ДУ 02 | 8 | 4 | 750 | 1,1 | 52 978.00 |
| ВР 86-77 ДУ 02 | 8 | 4 | 750 | 1,1 | 52 978.00 |
| ВР 86-77 ДУ 02 | 8 | 4 | 1000 | 45 353.00 | |
| ВР 86-77 ДУ 02 | 8 | 4 | 1000 | 45 353.00 | |
| ВР 86-77 ДУ 02 | 8 | 5,5 | 1000 | 1 | 49 289.00 |
| ВР 86-77 ДУ 02 | 8 | 5,5 | 1000 | 0,95 | 49 289.00 |
| ВР 86-77 ДУ 02 | 8 | 7,5 | 1000 | 1,05 | 54 209.00 |
| ВР 86-77 ДУ 02 | 8 | 7,5 | 1000 | 1,05 | 54 209.00 |
| ВР 86-77 ДУ 02 | 8 | 11 | 1000 | 1,1 | 64 113.00 |
| ВР 86-77 ДУ 02 | 8 | 11 | 1000 | 1,1 | 64 113.00 |
| ВР 86-77 ДУ 02 | 10 | 7,5 | 750 | 1 | 97 287.00 |
| ВР 86-77 ДУ 02 | 10 | 7,5 | 750 | 0,95 | 100 924.00 |
| ВР 86-77 ДУ 02 | 10 | 11 | 750 | 0,95 | 99 707.00 |
| ВР 86-77 ДУ 02 | 10 | 11 | 750 | 1,05 | 103 344.00 |
| ВР 86-77 ДУ 02 | 10 | 15 | 1000 | 1 | 100 367.00 |
| ВР 86-77 ДУ 02 | 10 | 15 | 1000 | 0,95 | 104 004.00 |
| ВР 86-77 ДУ 02 | 10 | 18,5 | 1000 | 1 | 114 055.00 |
| ВР 86-77 ДУ 02 | 10 | 18,5 | 1000 | 0,95 | 117 691.00 |
| ВР 86-77 ДУ 02 | 10 | 22 | 1000 | 1 | 126 135.00 |
| ВР 86-77 ДУ 02 | 10 | 22 | 1000 | 1,05 | 129 771.00 |
| ВР 86-77 ДУ 02 | 12,5 | 18,5 | 750 | 1 | 142 889.00 |
| ВР 86-77 ДУ 02 | 12,5 | 18,5 | 750 | 0,95 | 142 889.00 |
| ВР 86-77 ДУ 02 | 12,5 | 22 | 750 | 1 | 144 495.00 |
| ВР 86-77 ДУ 02 | 12,5 | 22 | 750 | 0,95 | 144 495.00 |
| ВР 86-77 ДУ 02 | 12,5 | 30 | 750 | 1,05 | 168 276.00 |
| ВР 86-77 ДУ 02 | 12,5 | 30 | 750 | 1,05 | 168 276.00 |
Габаритные размеры вентиляторов ВР 86-77 ДУ
Габаритные размеры вентиляторов ВР 86-77 ДУ
Аэродиномические характеристики вентиляторов ВР 86-77 ДУ №4, №5
Аэродиномические характеристики вентиляторов ВР 86-77 ДУ №6,3, №8
Аэродиномические характеристики вентиляторов ВР 86-77 ДУ №10, №12,5

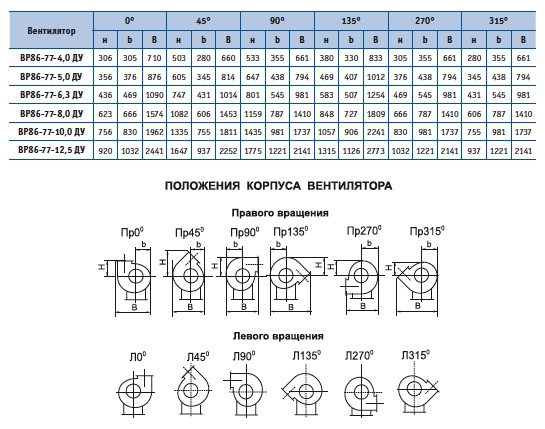

Положение корпуса вентилятора ВР 86-77 ДУ
Страна происхождения: Россия
Цена: от 23 413.00 руб.
