Заслонки А3Д 130

Назначение

Заслонки  воздушные  унифицированные  прямоугольного сечения  А3Д  130  серии 5.904-13 (далее по тексту — заслонки), предназначены для регулирования количества воздуха и невзрывоопасных газопаровоздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой до 80 ºС, не содержащих липких веществ и волокнистых материалов, с содержанием пыли и других твердых примесей в количестве не более 100 мг/м3  в вентиляционных системах с давлением до 1500 Па (150 кгс/м²) и скоростью перемещения среды до от 6 м/с до 20 м/с.

Заслонки не допускаются для применения в вентсистемах, перемещающих взрывоопасные пыли,  парогазовоздушные  смеси  от  технологических  установок,  в  которых  взрывоопасные вещества  нагреваются  выше  температуры  их  самовоспламенения  или  находятся  под избыточным  давлением.  При  установке  заслонки  ось  лопатки  должна  быть  расположена горизонтально.

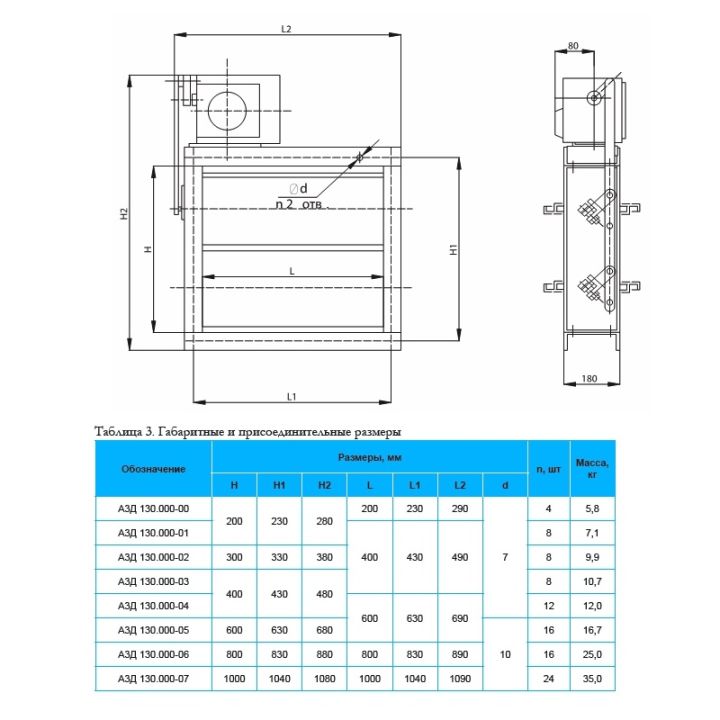

Заслонка  представляет  собой  корпус  из  тонколистовой  стали  с  двумя  фланцами  для присоединения  к  воздуховодам.  Внутри  корпуса  на  осях  установлены  от  одной  до  трёх лопаток, на которые при помощи системы тяг и рычагов, передается движение от привода, укрепленного на  корпусе  заслонки. Для    заслонок А3Д 130.000-00...07 в  качестве  электропривода  применяются  механизмы  исполнительные  электрические однооборотные  отечественного  производства  типа  МЭО-16/63-0,25.

При установке заслонки оси лопаток должны быть расположены горизонтально.
