Клапаны АЗЕ с пределом огнестойкости 1час (Серия 106)

Клапаны  огнезадерживающие  с  пределом  огнестойкости  1  час  А3Е  106.000-00…-06, выполненные  из  низкоуглеродистой  стали  и  покрытые  огнезадерживающим  покрытием ВПМ-2.  Клапаны  предназначены  для  установки  в  горизонтальных  воздуховодах  в  местах пересечениях противопожарных стен.

Клапаны допускаются к эксплуатации в помещениях с неагрессивной средой с положительной температурой, не превышающей 35ºС и  относительной влажностью до 80%.

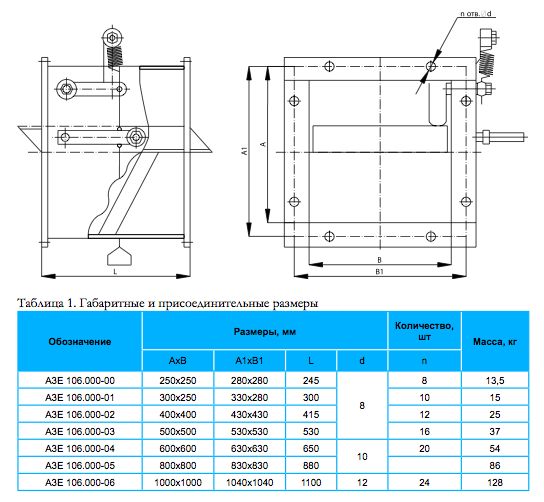

Размеры

Всего  разработано  семь  типоразмеров  клапанов:  250х250;  300х250;  400х400;  500х500; 600х600;  800х800;  1000х1000.  Конструкция  клапана  состоит  из  корпуса  и  установленного внутри него на осях вращения, полотна коробчатой формы толщиной 40 мм.

Ось вращения полотна клапана смещена, в связи, с чем закрывание полотна и прижатие его к упорам происходит под воздействием силы тяжести.

Установка

Установка  полотна  в  открытое  положение  производится  поворотной  рукояткой, неподвижно закрепленной на одной оси с полотном и фиксируется заводом рычага с пальцем под замок, детали которого спаяны легкоплавким сплавом по ТУ6-09-4064-75 с температурой плавления 72ºС. При  возникновении  температуры  свыше 72ºС детали  замка распадаются и освобожденное полотно под воздействием силы тяжести мгновенно перекрывает проходное сечение клапана.
