Секция карманных фильтров

Приобретайте аналогичные секции карманных фильтров SKF

Общие сведения

Секция карманного фильтра типа СКФ предназначена для установки и герметизации карманных фильтров типа ФяК и складчатых компактных фильтров ФяС-К в системах приточной, вытяжной вентиляции и кондиционирования воздуха бытовых, административных и промышленных зданий.

Секция размещается в составе вентиляционной системы и является её частью. В секции размещаются карманные фильтры типа ФяК с габаритными размерами входного сечения 500х500 мм или 592х592 мм классов очистки от G3 до F9 и длиной карманов до 600мм. В секции СКФ 2-го типоразмера для фильтров с размерами входного сечения 592х592 могут устанавливаться складчатые компактные фильтры ФяС-К.

Общее устройство

Секция карманного фильтра состоит из металлического корпуса 1, имеющего на входе и выходе фланцы 2 для присоединения к фланцам вентиляционных систем, посредством болтовых соединений через уплотнительную резину. С одной из сторон корпус СКФ имеет двери 3, которые уплотняются с корпусом, за счет размещенного на них специального уплотнения, и прижимов 4.

Внутри корпуса ярусами размещаются карманные фильтры, которые вдвигаются в корпус по направляющим, размещенным сверху и снизу каждого яруса. Уплотнение рамок карманных фильтров в направляющих корпуса осуществляется за счет их поджатия к резиновому уплотнению, наклеенному на одной из сторон направляющих. В одном ярусе уплотнение фильтров ФяК, ФяС-К между собой и стенкой СКФ осуществляется с помощью резиновых уплотнений, наклеенных на вертикальные торцевые поверхности рамок ФяК, ФяС- К. В индексе фильтров ФяК, ФяС-К для снаряжения СКФ добавляется буква "У", обозначающая наличие указанных уплотнений. Секция имеет два штуцера 6 для подключения приборов, измеряющих сопротивление фильтров, например дифманометра-напоромера ДНМП-100-М1.

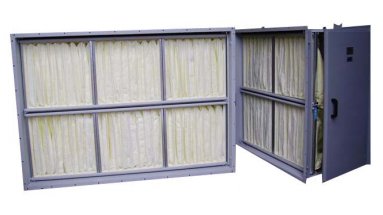

На рис показана секция карманного фильтра СКФ 2/6х5, состоящая из 2-х секций СКФ 2/3х5, соединяемых вместе при монтаже. Обслуживание секции (замена фильтров), в этом случае, осуществляется через двери, расположенные с обеих сторон.

Фильтры ФяК, ФяС-К для секции СКФ поставляются отдельно и устанавливаются после монтажа секции в вентсистеме.

Примечание: в стандартную комплектацию секций СКФ фильтры не входят и заказываются отдельно, с указанием класса очистки, количества карманов и наличия уплотнения на боковой стороне рамки ФяК или ФяС-К.

Маркировка

Пример маркировки секции СКФ:
СКФ 0/3х1П(Л)

С- секция;
К – карманного (компактного);
Ф – фильтра;

0 - типоразмер секции;
2 - типоразмер секции;
3х1 - количество фильтров (3 по ширине, 1 по высоте);
П - правое исполнение (дверь расположена с правой стороны по ходу движения воздуха);
Л - левое исполнение (дверь расположена с левой стороны по ходу движения воздуха);

Техническое обслуживание

В процессе эксплуатации фильтров следует контролировать их аэродинамическое сопротивление по показаниям манометра, присоединенного к штуцерам 6 секции СКФ.

При достижении перепадом давления величины, указанной в проекте, или исходя из располагаемого давления в вентиляционной системе, необходимо производить замену фильтров.

Данные цены действительны для заказа, общей суммой не менее 100 000 руб с НДС
