Грязевики ТС

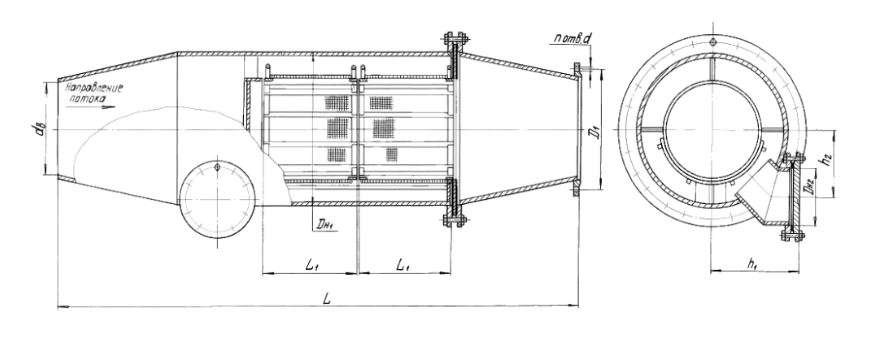

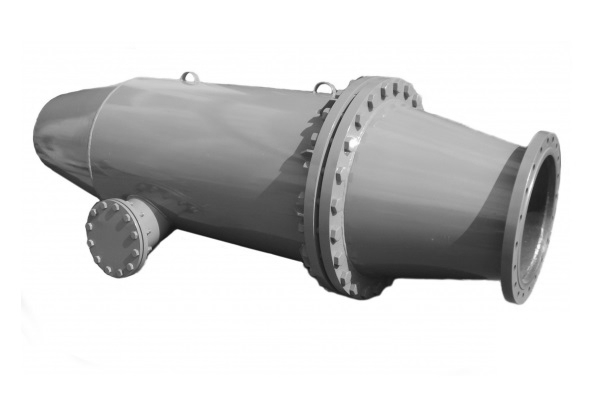

Общие сведения горизонтальный грязевик ТС-565(566)

Горизонтальный грязевик ТС-565(566) предназначен для предварительной очистки воды от механических примесей и взвешенных частиц. Изготавливается по чертежам серии 5.903-13 с номером чертежа ТС 565.00.000.

Принцип действия горизонтального грязевика основан на выпадении в осадок взвешенных частиц из воды вследствие изменения (резкого уменьшения) скорости ее движения. При нарастании гидравлического сопротивления в горизонтальном грязевике ТС -565(566) требуется периодическая очистка шламовой камеры от скопившейся грязи.

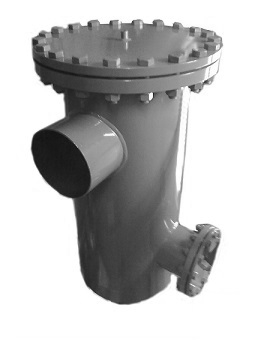

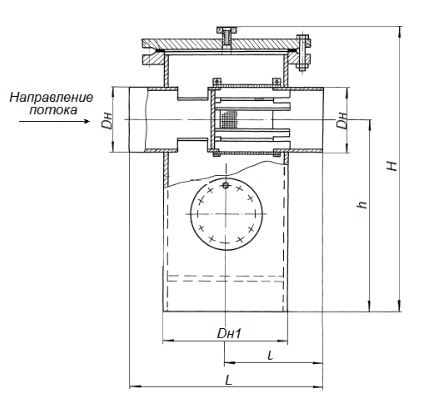

Общие сведения грязевик ТС-567 вертикальный

Выпускаются по чертежам типовой серии 5.903-13, выполняют функцию фильтров предварительной очистки воды от инородных включений, механических примесей, взвешенных частиц. Грязевики вертикальные ТС-567 изготавливаются по чертежам ТС 567.00.000.

Принцип работы вертикального грязевика ТС-567.00.000 состоит в изменении направления движения потока воды, при котором крупные и средние частицы оседают в нижней части грязевика, а вода, пройдя через сетчатый фильтр, выводится из него. При увеличении гидравлического сопротивления в вертикальном грязевике ТС 567 до показателей, указанных в проектной документации к системе отопления, требуется произвести очистку шламовой камеры от скопившихся отложений.

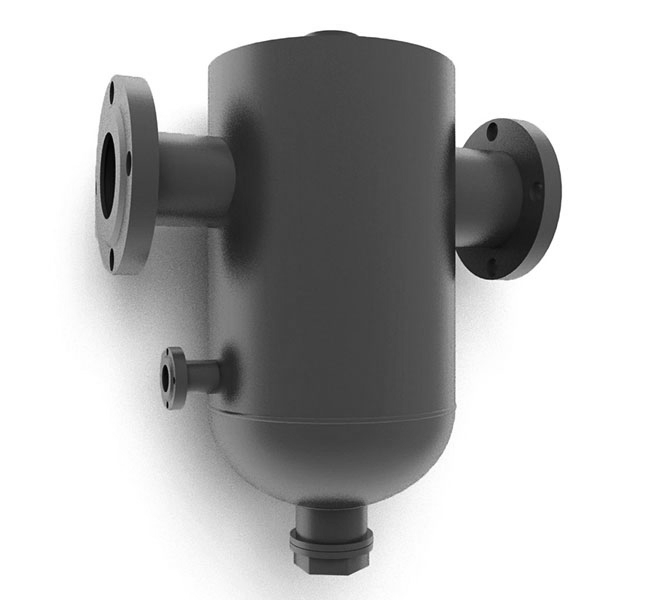

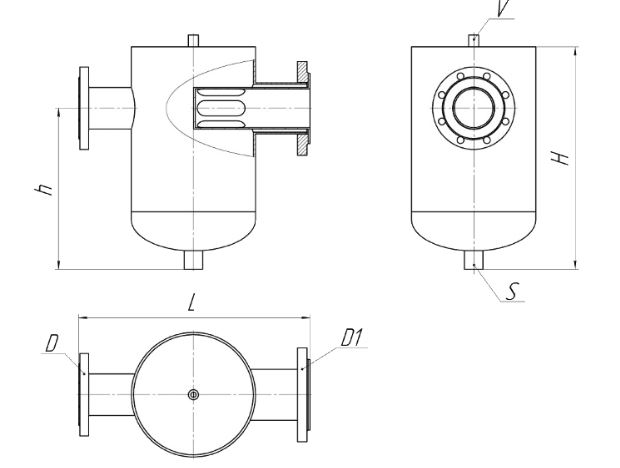

Общие сведения грязевик ТС-569 абонентский

Устанавливается в системах отопления, холодного и горячего водоснабжения. Выполняет функцию фильтра предварительной грубой очистки воды от механических примесей и взвешенных частиц. Грязевики ТС-569 изготавливаются по чертежам серии 5.903-13 выпуск 5 с номером чертежа ТС 569.00.000.

Грязевик тепловых пунктов ТС-569 представляет собой узел расширения трубопровода, в котором происходит изменение направления потока воды и очистка её фильтрующим элементом. В нижней части грязевика, под сеткой, отсеченные и выпавшие в осадок частицы оседают. При увеличении гидравлического сопротивления в фильтре-грязевике ТС 569 тепловых пунктов, требуется периодическая очистка шламовой камеры от скопившейся грязи. Очистку фильтрующей кассеты от налипших и застрявших в ней частиц производят следующим образом: снимают фланцевую катушку или (при ее отсутствии) грязевик с трубопровода, извлекают фильтрующий элемент, струей воды смывают с сетки все частицы, собирают грязевик в обратном порядке.

Грязевик тепловых пунктов ТС-569 представляет собой узел расширения трубопровода, в котором происходит изменение направления потока воды и очистка её фильтрующим элементом. В нижней части грязевика, под сеткой, отсеченные и выпавшие в осадок частицы оседают. При увеличении гидравлического сопротивления в фильтре-грязевике ТС 569 требуется периодическая очистка шламовой камеры от скопившейся грязи. Очистку фильтрующей кассеты от налипших и застрявших в ней частиц производят следующим образом: снимают фланцевую катушку или (при ее отсутствии) грязевик с трубопровода, извлекают фильтрующий элемент, струей воды смывают с сетки все частицы, собирают грязевик в обратном порядке.

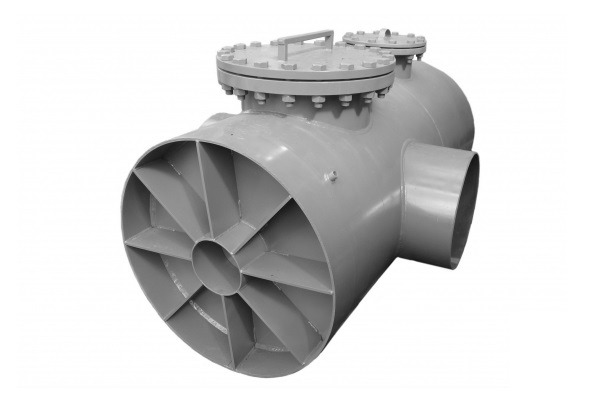

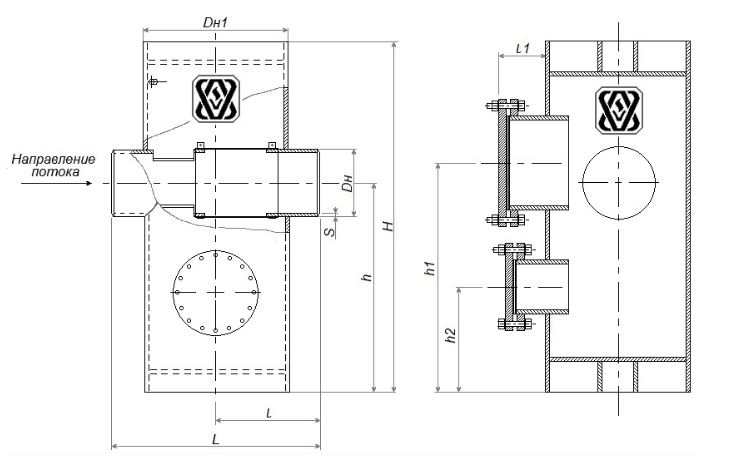

Общие сведения грязевик ТС-568 вертикальный

ТС-568 ГВ выполняют функцию предварительной грубой очистки воды от механических примесей и взвешенных частиц. Грязевики изготавливаются по чертежам серии 5.903-13 с номером чертежа ТС 568.00.000

Грязевик вертикальный ТС-568 представляет собой узел расширения трубопровода, в котором происходит изменение направления потока воды и очистка её фильтрующим элементом. В нижней части грязевика, под сеткой, отсеченные и выпавшие в осадок частицы оседают. При нарастании гидравлического сопротивления требуется периодическая очистка шламовой камеры от скопившейся грязи через специальный люк.

Цены с НДС
Цены без НДС

Технические характеристики

Показать

Наименование	Условное давление Ру,Мпа	Условный проход Ду,мм	Dн	Dн1	db	Цена, руб.
Грязевик ТС-565.00.000	2,5	150	159	426	149	не указана
Грязевик ТС-565.00.000-01	2,5	200	219	426	205	не указана
Грязевик ТС-565.00.000-02	2,5	250	273	426	257	не указана
Грязевик ТС-565.00.000-03	2,5	300	325	478	309	не указана
Грязевик ТС-565.00.000-04	2,5	350	377	530	359	не указана
Грязевик ТС-565.00.000-05	2,5	400	426	630	408	не указана
Грязевик ТС-565.00.000-06	1,6	150	159	426	150	не указана
Грязевик ТС-565.00.000-07	1,6	200	219	426	207	не указана
Грязевик ТС-565.00.000-08	1,6	250	273	426	261	не указана
Грязевик ТС-565.00.000-09	>1,6	300	325	478	313	не указана
Грязевик ТС-565.00.000-10	1,6	350	377	530	359	не указана
Грязевик ТС-565.00.000-11	1,6	400	426	630	408	не указана
Грязевик ТС-565.00.000-12	1	150	159	426	150	не указана
Грязевик ТС-565.00.000-13	1	200	219	426	207	не указана
Грязевик ТС-565.00.000-14	1	250	273	426	261	не указана
Грязевик ТС-565.00.000-15	1	300	325	478	313	не указана
Грязевик ТС-565.00.000-16	1	350	377	530	359	не указана
Грязевик ТС-565.00.000-17	1	400	426	630	408	не указана
Наименование	Условное давление Ру,Мпа	Условный проход Ду,мм	dв	Dн1	Dн2	не указана
Грязевик ТС-566.00.000	2,5	500	514	820	273	не указана
Грязевик ТС-566.00.000-01	2,5	600	610	920	273	не указана
Грязевик ТС-566.00.000-02	2,5	700	698	1020	325	не указана
Грязевик ТС-566.00.000-03	2,5	800	798	1220	325	не указана
Грязевик ТС-566.00.000-04	2,5	900	896	1220	325	не указана
Грязевик ТС-566.00.000-05	2,5	1000	992	1420	426	не указана
Грязевик ТС-566.00.000-06	2,5	1200	1192	1620	426	не указана
Грязевик ТС-566.00.000-07	2,5	1400	1392	1820	426	не указана
Грязевик ТС-566.00.000-08	1,6	500	514	820	273	не указана
Грязевик ТС-566.00.000-09	1,6	600	614	920	273	не указана
Грязевик ТС-566.00.000-10	1,6	700	704	1020	325	не указана
Грязевик ТС-566.00.000-11	1,6	800	802	1220	325	не указана
Грязевик ТС-566.00.000-12	1,6	900	900	1220	325	не указана
Грязевик ТС-566.00.000-13	1,6	1000	1000	1420	426	не указана
Грязевик ТС-566.00.000-14	1,6	1200	1196	1620	426	не указана
Грязевик ТС-566.00.000-15	1,6	1400	1392	1820	426	не указана
Грязевик ТС-566.00.000-16	1	50	514	820	273	не указана
Грязевик ТС-566.00.000-17	1	600	614	920	273	не указана
Грязевик ТС-566.00.000-18	1	700	704	1020	325	не указана
Грязевик ТС-566.00.000-19	1	800	802	1220	325	не указана
Грязевик ТС-566.00.000-20	1	900	900	1220	325	не указана
Грязевик ТС-566.00.000-21	1	1000	1000	1420	426	не указана
Грязевик ТС-566.00.000-22	1	1200	1198	1620	426	не указана
Грязевик ТС-566.00.000-23	1	1400	1392	1820	426	не указана
Наименование	Ру, МПа	Ду, мм	Dk	Dн	H	не указана
Грязевик ТС-567.00.000	2,5	200	426	219	971	не указана
Грязевик ТС-567.00.000-01	2,5	250	530	273	121	не указана
Грязевик ТС-567.00.000-02	2,5	300	630	325	1327	не указана
Грязевик ТС-567.00.000-03	1,6	200	426	219	961	не указана
Грязевик ТС-567.00.000-04	1,6	250	530	273	1191	не указана
Грязевик ТС-567.00.000-05	1,6	300	630	325	1311	не указана
Наименование	Ду, мм	Ру, МПа	Dk	D	D1	не указана
Грязевик ТС-569.00.000	40	2,5	159	45	57	не указана
Грязевик ТС-569.00.000-01	50	2,5	159	57	76	не указана
Грязевик ТС-569.00.000-02	65	2,5	219	76	89	не указана
Грязевик ТС-569.00.000-03	80	2,5	219	89	108	не указана
Грязевик ТС-569.00.000-04	100	2,5	325	108	133	не указана
Грязевик ТС-569.00.000-05	125	2,5	325	133	159	не указана
Грязевик ТС-569.00.000-06	150	2,5	426	159	219	не указана
Грязевик ТС-569.00.000-07	200	2,5	530	219	273	не указана
Грязевик ТС-569.00.000-08	40	1,6	159	45	57	не указана
Грязевик ТС-569.00.000-09	50	1,6	159	57	76	не указана
Грязевик ТС-569.00.000-10	65	1,6	219	76	89	не указана
Грязевик ТС-569.00.000-11	80	1,6	219	89	108	не указана
Грязевик ТС-569.00.000-12	100	1,6	325	108	133	не указана
Грязевик ТС-569.00.000-13	125	1,6	325	133	159	не указана
Грязевик ТС-569.00.000-14	150	1,6	426	159	219	не указана
Грязевик ТС-569.00.000-15	200	1,6	530	219	273	не указана
Наименование	Ру, МПа	Ду, мм	Dk	Dн	H	не указана
Грязевик ТС-568.00.000	2,5	350	820	377	1960	не указана
Грязевик ТС-568.00.000-01	2,5	400	820	426	2010	не указана
Грязевик ТС-568.00.000-02	2,5	500	920	530	2110	не указана
Грязевик ТС-568.00.000-03	2,5	600	1020	630	2270	не указана
Грязевик ТС-568.00.000-04	2,5	700	1220	720	2460	не указана
Грязевик ТС-568.00.000-05	2,5	800	1220	820	2560	не указана
Грязевик ТС-568.00.000-06	1,6	350	820	377	1910	не указана
Грязевик ТС-568.00.000-07	1,6	400	820	426	1960	не указана
Грязевик ТС-568.00.000-08	1,6	500	920	530	2060	не указана
Грязевик ТС-568.00.000-09	1,6	600	1020	630	2200	не указана
Грязевик ТС-568.00.000-10	1,6	700	1220	720	2390	не указана
Грязевик ТС-568.00.000-11	1,6	800	1220	820	2490	не указана
Грязевик ТС-568.00.000-12	1,6	900	1420	920	2660	не указана
Грязевик ТС-568.00.000-13	1,6	1000	1420	1020	2760	не указана
