Воздухосборники А1И

Общие сведения

Предназначены для улавливания и удаления пузырьков воздуха из системы отопления и теплоснабжения. Могут использоваться для сглаживания перепадов давления в воздухопроводах и в качестве ресиверов в составе компрессорной установки.


В зависимости от места размещения в системе отопления бывают:

горизонтальные. Устанавливаются на горизонтальном участке трубопровода в высшей точке системы теплоснабжения. Патрубок входа воды у него располагается в нижней части одного днища, а патрубок выхода и штуцер для подключения автоматического воздухоотводчика ‐ во втором днище.

Вертикальные. Устанавливается на вертикальном участке (стояке), также в высшей точке. Все три патрубка у него располагаются в нижнем днище.


Воздухосборники А1И производятся согласно чертежам серии 5.903-20 сборника «Типовые конструкции, изделия и узлы зданий и сооружений» (разработки ГПКНИИ САНТЕХНИИПРОЕКТ ГОССТРОЯ СССР, 1991г. Выпуск 1). Применяются при монтаже в трубопроводе, по которому перемещается вода с температурой не выше +150°C. При такой температуре аппараты с эллиптическим дном держат рабочее давление до 12 кгс/см², с плоским: 6-12 кгс/см².

Корпус и патрубки воздухосборника А1И производятся из электросварной трубы согласно ГОСТ 10704-91. Плоское дно режут из металлического листа, а эллиптическое изготавливают согласно ГОСТ 17379-2001.

В зависимости от условий, срок эксплуатации проточных воздухосборников составляет более 15 лет.

Характеристики

Воздухосборник А1И 017.000-горизонтальный с эллиптическими днищами на Ру 1,2 МПа (12 кгс/см²)

Воздухосборник А1И 019.000 -горизонтальный с плоскими днищами на Ру 0,6 МПа (6 кгс/см2)

Воздухосборник А1И 020.000-горизонтальный с плоскими днищами на Ру 1,2 МПа (12 кгс/см2)

Воздухосборник А1И 018.000-вертикальный с эллиптическими днищами на Ру 1,2 МПа (12 кгс/см2)

Воздухосборник А1И 021.000-вертикальный с плоскими днищами на Ру 0,6 МПа (6 кгс/см2)

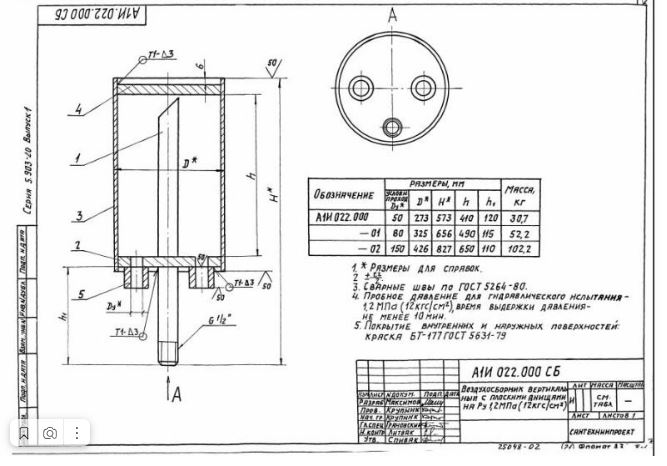

Воздухосборник А1И 022.000-вертикальный с плоскими днищами на Ру 1,2 МПа (12 кгс/см2)
