Клапан обратный КОП-УЛ-AISI-А/Л прямоугольного сечения универсальный лепестковый коррозионностойкого исполнения

Общие сведения

КОП-УЛ-AISI-A/Л — Клапан обратный прямоугольного сечения универсальный лепестковый коррозионностойкого исполнения, применяется в системах вентиляции, кондиционирования воздуха, воздушного отопления и других санитарно-технических системах низкого давления (до 2000 Па) жилых, общественных, промышленных зданий и сооружений в химической, нефтеперерабатывающей, пищевой и других отраслях промышленности, обеспечивающий герметичность объема воздуха внутри вентиляционных сетей. Клапаны серии КОП-УЛ-AISI-А/Л являются клапанами инерционного действия, предназначены для предотвращения свободного перетекания воздуха в вентиляционных системах при остановленном вентиляторе.

1. Общие сведения об изделии

1.1. Клапан обратный лепестковый КОП-УЛ-AISI состоит из прямоугольного корпуса с присоединительными фланцами, выполненный из нержавеющей стали (марка стали в зависимости от требования заказа и назначения), внутри которого в подшипниках скольжения на полуосях установлены створчатые лопатки выполненные из алюминиевого профиля.

Раскрытие створчатых лопаток инерционно по направлению потока воздуха. Ось вращения створчатых лопаток смещена относительно оси симметрии, благодаря чему при воздействии воздушного потока возникает момент, поворачивающий створчатые лопатки и устанавливающий, клапан в открытое положение. При прекращении движения потока воздуха, створчатые лопатки возвращается в исходное положение (за счет собственного веса) и происходит закрытие клапана. Створчатые лопатки клапана связаны между собой системой кинематики рычагов и тяг, для их параллельного раскрытия и равномерного распределения воздушного потока (система кинематики может быть демонтирована при необходимости, в этом случае створчатые лопатки будут поворачиваться независимо друг от друга*).

Плотность закрытия клапана достигается применением резиновых (силиконовых) уплотнителей, находящихся в позах створчатых лопатках. Для уменьшения прососов между торцами створчатых лопаток и корпусом клапан устанавливается специальное пружинное уплотнение выполненное из профилированного листового металла.

На боковой поверхности обратных клапанов имеются настраиваемые рычаги с противовесом (грузом) для обеспечения возможности регулировки величины момента, необходимого для открытия или закрытия створчатых лопаток клапан при монтаже в зависимости от плоскости установки, что позволяет таким клапанам сохранять работоспособность вне зависимости от пространственной ориентации. Регулировку момента открытия и закрытия обратного клапана следует производить после монтажа в процессе наладки вентсистемы (Рычаги с противовесом могут быть демонтирован при необходимости*).

1.2. Клапаны обратные могут быть установлены как в вертикальном, так и в горизонтальном участке воздуховода. При установке клапана в вертикальном воздуховоде поток воздуха должен быть направлен снизу вверх. Установка в сети допускается при скорости воздуха в воздуховода V ? 4 м/с.

1.3. При установке клапана обратного таким образом, что его проходное сечение выходило на открытый воздух (на наружной стене, перекрытии и т.п.), рекомендуется дополнительно устанавливать декоративную наружную решетку типа РН или козырек с сеткой (отвод 45гр., отлив, зонт.), для защиты от попадания через клапан атмосферных осадков и посторонних предметов. (Комплектуется по запросу).

1.4. Клапаны обратные лепестковые КОП-УЛ-AISI могут изготовляются только прямоугольного сечения, для перехода с прямоугольного на круглое сечение в комплект допускается установка перехода (диафрагмы) на фланцевом или ниппельном соединении на соответствующий диаметр.

2. Основные технические данные и характеристики

Назначение	обратный (лепестковый)
Исполнение	коррозионностойкое.
Рабочие среды	воздух и газо-воздушные смеси
Предел давления	не  более 2000 Па / 200 кгс/м?
Климатическое исполнение ГОСТ 15150	У, категории размещения 2,3,4 (с температурой  от – 30 до +70 °С)
Вариант раскрытия лопаток	Инерционно
Пространственная  ориентация	только вертикально или горизонтально на вытяжку (поток воздуха снизу вверх)

2.1. Характеристики рабочей среды – воздух и газо-воздушные смеси не агрессивные к конструкционным материалам клапана, с температурой от минус 30 до плюс 70 °С, с содержанием пыли и других твердых примесей не более 100 мгм³, не содержащие липких и волокнистых веществ и материалов.

2.2. Максимальный перепад давления рабочей среды на клапане – не более 2000 Па / 200 кгс/м?.

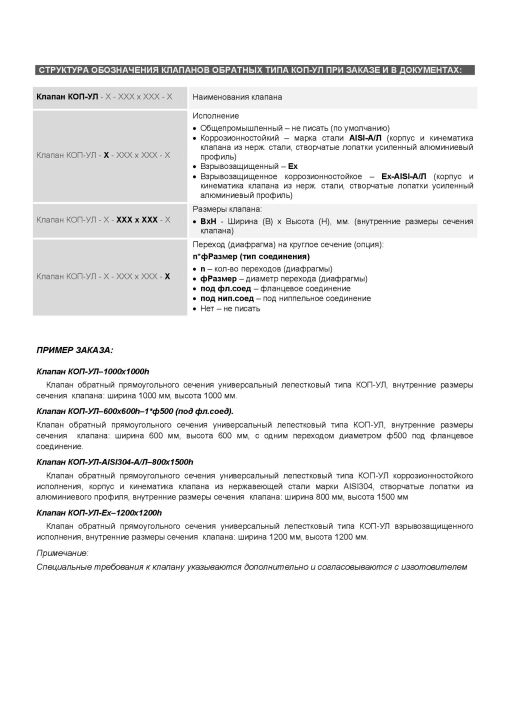

Клапан обратный универсальный лепестковый КОП-УЛ

Клапаны обратные лепестковые КОП-УЛ могут изготовляются только прямоугольного сечения, для перехода с прямоугольного на круглое сечение в комплект допускается установка перехода (диафрагмы) на фланцевом или ниппельном соединении на соответствующий диаметр.

Высота Н клапана в диапазоне от 170 до 2500мм с шагом 150мм.

Ширина В клапана в диапазоне от 200 до 1400мм.

Клапаны обратные КОП-УЛ могут изготавливаться и комплектоваться в любых других размерных сочетаниях

Клапан обратный КОП-УЛ - схема исполнения с переходом(диафрагмой) на соответствующий диаметр

Клапаны обратные универсальные лепестковые КОП-УЛ могут изготовляются только прямоугольного сечения, для перехода с прямоугольного на круглое сечение в комплект допускается установка перехода (диафрагмы) на фланцевом или ниппельном соединении на соответствующий диаметр.

Высота Н клапана в диапазоне от 170 до 2500мм с шагом 150мм.

Ширина В клапана в диапазоне от 200 до 1400мм.

Крепежные отверстия перехода под фланцевое соединение изготавливать при монтаже по ответным фланцам.

Клапаны обратные КОП-УЛ могут изготавливаться и комплектоваться в любых других размерных сочетаниях
