Универсальный воздушный клапана УВК-AISI круглого сечения, коррозионностойкого исполнения

Общие сведения

УВК-AISI — Универсальный воздушный клапан круглого сечения коррозионностойкого исполнения, применяется в системах вентиляции, кондиционирования воздуха, воздушного отопления и других санитарно-технических системах низкого давления (до 1200 Па) жилых, общественных, промышленных зданий и сооружений в химической, нефтеперерабатывающей, пищевой и других отраслях промышленности. Клапаны серии УВК-AISI являются клапанами воздухорегулирующими и отсечными, предназначены для регулирования расхода приточного, рециркуляционного или вытяжного воздуха в системах вентиляции и кондиционирования или их полного перекрытия.

1. Общие сведения об изделии

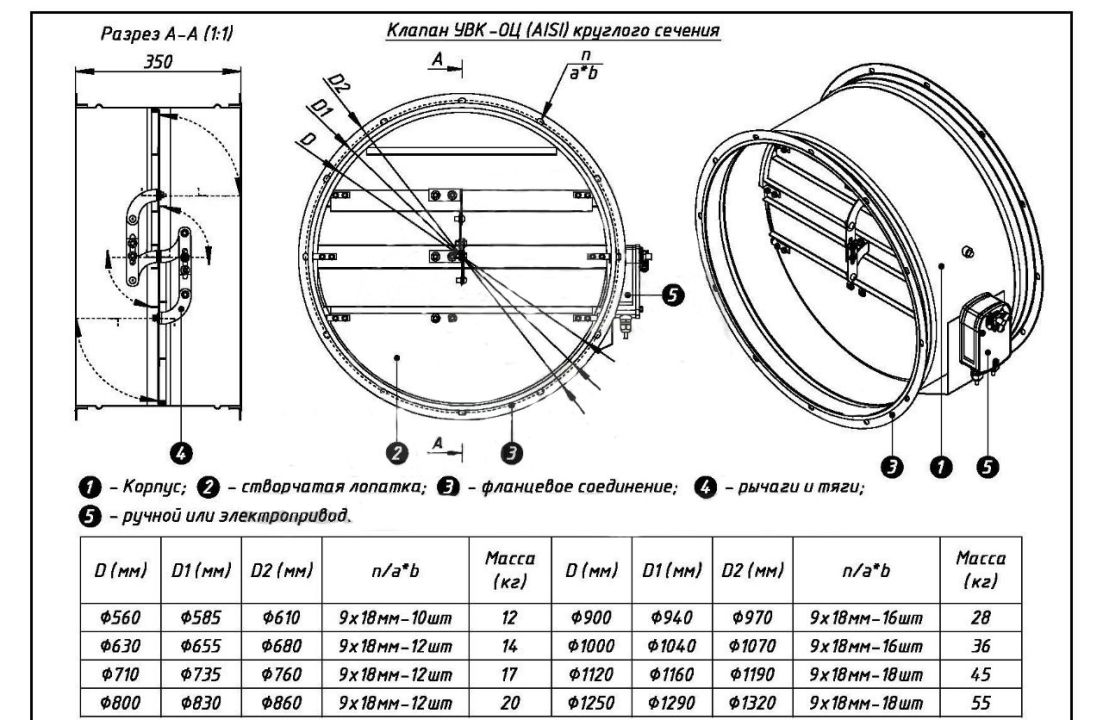

1.1. Клапан УВК-AISI круглого сечения представляет собой цельнокатаный круглый корпус с присоединительными фланцами, выполненный из нержавеющей стали (марка стали в зависимости от требования заказа и назначения) в подшипниках скольжения которого на полуосях установлены поворотные створчатые лопатки выполненная из листовой нержавеющей стали (марка стали в зависимости от требования заказа и назначения). Регулирование или полное перекрытие воздушных потоков осуществляется за счет раскрытия створчатых лопаток, которые через систему кинематики рычагов и тяг поворачиваются на требуемый угол, с помощью исполнительного механизма, укрепленного на корпусе клапана. Раскрытие створчатых лопаток клапана «параллельное». Для уплотнения стыков, уменьшения прососов в местах примыкания створчатых лопаток с корпусом клапана устанавливается резиновые (силиконовые) уплотнители (на корпус клапана).

1.2. Клапаны УВК-AISI круглого сечения изготавливаются на фланцевом соединении.

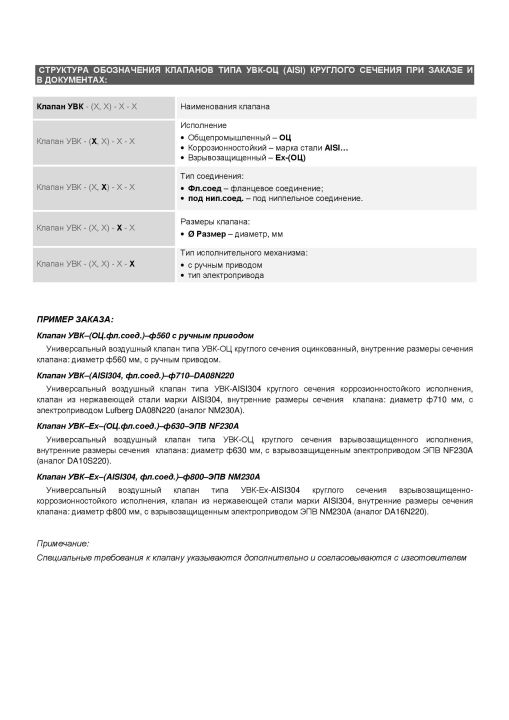

1.3. Клапаны УВК-AISI круглого сечения могут изготавливаться с исполнительным механизмом:

— с ручным приводом;

— с электроприводом (реверсивный «открыто / закрыто», с пружинным возвратом, плавного регулирования 220 или 24 В);

— с площадкой под привод (с осью ?12 под электропривод).

2. Основные технические данные и характеристики

Назначение	запорно регулирующий и отсечной
Исполнение	коррозионностойкое; взрывозащищенное —  коррозионностойкое
Рабочие среды	воздух и газо-воздушные смеси
Предел давления	не  более 1200 Па (120 кгс/м?).
Климатическое исполнение ГОСТ 15150	У, категории размещения 3,4 (с температурой  от – 30 до +70 °С)
Вариант раскрытия лопаток	Параллельное
Пространственная  ориентация	Не зависит

2.1. Характеристики рабочей среды – воздух и газо-воздушные смеси, агрессивность которых по отношению к конструкционным материалам клапана не выше агрессивности воздуха, с температурой от минус 30 до плюс 70 °С, не содержащие липких веществ и волокнистых материалов, с содержанием пыли и других твердых примесей в количестве не более 100 мгм³.

2.2. Максимальный перепад давления рабочей среды на клапане не более 1200 Па (120 кгс/м?).
