Клапан воздушный утепленный КВУ взрывозащищенного исполнения

Общие сведения

КВУ – Клапан воздушный утепленный взрывозащищенного исполнения, применяется в взрывоопасных системах вентиляции, кондиционирования воздуха, воздушного отопления и других санитарно-технических системах взрывоопасных производств низкого давления (до 2000 Па), перемещающих взрывоопасные газо-паровоздушные смеси. Применяется для макроклиматических районов в условиях пониженных температур с умеренным и холодным климатом УХЛ по ГОСТ 15150, при температуре окружающей среды от -70 до +70 °С. Клапаны серии КВУ являются клапанами воздухорегулирующими и отсечными, предназначены для регулирования расхода приточного, рециркуляционного или вытяжного воздуха и взрывоопасных газо-паровоздушных смесей в системах вентиляции и кондиционирования или их полного перекрытия, обеспечивающий герметичность объема воздуха внутри вентиляционных сетей. Особенностью КВУ является электрообогрев клапана. Устанавливаться во взрывоопасных зонах помещений и наружных установках опасных по газу (ТЭЦ, Гидро-электростанций, дизель-генераторных станций, взрывоопасных производств и т.п., кроме шахт опасных по рудничному газу [метану]).

1. Общие сведения об изделии

1.1. Клапан КВУ взрывозащищенного исполнения состоит из прямоугольного корпуса с присоединительными фланцами, выполненный из оцинкованной или нержавеющей стали (в зависимости от требования заказа и назначения) в подшипниках скольжения которого на полуосях установлены поворотные створчатые лопатки выполненные из усиленного алюминиевого профиля. Регулирование или полное перекрытие воздушных потоков осуществляется за счет раскрытия створчатых лопаток, которые через систему кинематики рычагов и тяг поворачиваются на требуемый угол, с помощью исполнительного механизма, укрепленного на корпусе клапана. Раскрытие створчатых лопаток клапана «параллельное». В местах примыкание створчатых лопаток друг к другу выполнено уплотнение в виде замкового соединения. Для уменьшения прососов между торцами створчатых лопаток и корпусом клапан устанавливается специальное пружинное уплотнение выполненное из профилированного листового металла. Все детали которые в процессе эксплуатации клапанов при повороте лопаток соприкасаются между собой (подшипники скольжения, шайбы, пальцы) выполнены из пары металлов латунь-сталь.

Клапан оснащен электрообогревом, предназначенный для предотвращения образования наледи на клапане, в результате чего обеспечивает нормальную работу кинематики (открытию — закрытию створчатых лопаток) клапана. Электрообогрев осуществляется при помощи взрывозащищенного гибкого саморегулирующегося нагревательного кабеля. Обогреву подлежит периметр клапана в одну нить нагревательного кабеля. (По запросу клапан КВУ может выполнятся с электрообогревом периметра и площади клапана*). Взрывозащищенный нагревательный кабель по внешнему периметру клапана закрыт теплоизоляционным кожухом не выходящим за внешние габариты фланцев клапана. Подключение обогрева клапана выводится в взрывозащищенную распаячную коробку IP54-67*.

В зимний период времени в условиях низких температур электрообогрев клапана подключается к сети переменного тока ~ 220В. Взрывозащищенный нагревательный кабель имеет без реостатное управление, не требующее дополнительной автоматической схемы управления.

1.2. Для эксплуатации клапана в комплектации с взрывозащищенным электроприводом ЭПВ на открытом воздухе, электропривод ЭПВ размещается в специальный термоизоляционный кожух для защиты привода ЭПВ от атмосферных осадков. (Только для климатического размещения УХЛ1 по ГОСТ 15150 или по запросу.)

1.3. При установке клапана таким образом, что его проходное сечение выходило на открытый воздух (на наружной стене, перекрытии и т.п.), рекомендуется дополнительно устанавливать декоративную наружную решетку типа РН или козырек с сеткой (отвод 45гр., отлив, зонт.), для защиты от попадания через клапан атмосферных осадков и посторонних предметов. (Комплектуется по запросу).

1.4. Клапаны КВУ могут изготовляются только прямоугольного сечения, для перехода с прямоугольного на круглое сечение в комплект допускается установка перехода (диафрагмы) на фланцевом или ниппельном соединении на соответствующий диаметр.

1.5. Клапаны могут изготавливаться с исполнительным механизмом:

— с ручным приводом;

— с электроприводом ЭПВ (реверсивный «открыто / закрыто», с пружинным возвратом, плавного регулирования 220 или 24 В);

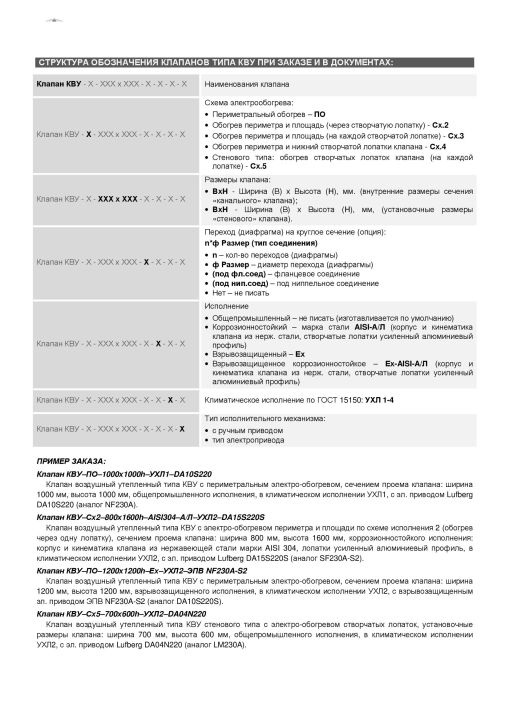

2. Основные технические данные и характеристики

Назначение	запорно регулирующий и отсечной
Исполнение	взрывозащищенное, взрывозащищенное —  коррозионностойкое.
Рабочие среды	воздух и газо-воздушные смеси
Предел давления	не  более 2000 Па (200 кгс/м?)
Климатическое исполнение ГОСТ 15150	УХЛ, категории размещения 1*,2,3,4 (с температурой  от – 70 до +70 °С)
Вариант раскрытия лопаток	Параллельное
Пространственная  ориентация	Не зависит

2.1. Характеристики рабочей среды – воздух и газо-воздушные смеси, агрессивность которых по отношению к конструкционным материалам клапана не выше агрессивности воздуха, с температурой от минус 70 до плюс 70 °С, не содержащие липких веществ и волокнистых материалов, с содержанием пыли и других твердых примесей в количестве не более 100 мгм³.

2.2. Клапан КВУ с ручным приводом имеет маркировку взрывозащиты 2ExeIICT4Gc / IIGbcIICT4;

Клапан КВУ с электроприводом ЭПВ имеет маркировку взрывозащиты 2ExdеIICT4Gc / IIGbcIICT4.

Клапаны КВУ во взрывозащищенном исполнении относятся к электрооборудованию группы IIС по ГОСТ IEC 60079-10-1-2011 и предназначены для применения во взрывоопастных зонах в соответствии с маркировкой взрывозащиты по ГОСТ Р МЭК 60079-0-2011, ГОСТ Р 51330.13-99 (МЭК 60079-14-96), ГОСТ Р МЭК61241-1-99, гл. 7.3 ПЭУ, требованиями ГОСТ IEC 60079-14-2011, ГОСТ IEC 60079-17-2011 и других нормативных документам, регламентирующим применения электрооборудование во взрывоопасных зонах и во вне взрывоопасных зонах на опасных производственных объектах, поднадзорных Ростехнадзор РФ, и национальных технических надзоров стран СНГ.

2.3. Клапаны  НЕ ПРИМЕНИМЫ для перемещения газопаровоздушных смесей от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением.

2.4. Максимальный перепад давления рабочей среды на клапане не более 2000 Па (200 кгс/м?).

Клапан КВУ взрывозащищенное исполнение

Высота Н клапан варьируется в диапазоне от 170 до 2500мм с шагом 140мм.

Ширина В данного клапана находится в диапазоне от 200 до 2000мм.

Клапаны КВУ могут изготавливаться и комплектоваться в любых других размерных сочетаниях

КВУ взрывозащищенное исполнения - схема исполнения с переходом (диафрагмой) на соответствующий диаметр

Клапаны КВУ могут изготавливаться только прямоугольного сечения,для перехода с прямоугольного на круглое сечение в комплекте допускается установка перехода на фланцевом или ниппельном соединении на соответствующий диаметр

Высота Н клапан варьируется в диапазоне от 170 до 2500мм.

Ширина В данного клапана находится в диапазоне от 200 до 2000мм.

Крепежные отверстия перехода под фланцевое соединение изготавливать при монтаже по ответным фланцам..

Клапаны КВУ могут изготавливаться и комплектоваться в любых других размерных сочетаниях
