Универсальный воздушный клапан дымовой лепестковый УВК-ДУ-AISI коррозионностойкого исполнения

Общие сведения

УВК-ДУ-Л-AISI — Универсальный воздушный клапан дымовой лепестковый коррозионностойкого исполнения, предназначен для применения в системах противодымной защиты жилых, общественных, промышленных зданий и сооружений в химической, нефтеперерабатывающей, пищевой и других отраслях промышленности. Дымовые клапаны должны обеспечивать исправную работу систем вытяжной противодымной вентиляции с целью удаления дыма, газа и продуктов горения при пожаре из защищаемых помещений (объемов), в течение времени необходимого для эвакуации людей в безопасную зону, или в течение всей продолжительности пожара.

Предел огнестойкости

– УВК-ДУ(E120)-Л-AISI прямоугольного сечения, дымовые E120 мин.

1. Общие сведения об изделии

1.1. Клапан дымовой – клапан противопожарный нормально закрытый имеющее предельное состояние по огнестойкости, характеризуемое только потерей плотности (Е), и подлежащий установке непосредственно в проемах дымовых вытяжных шахт в защищаемых коридорах или холлах.

В системах вытяжной противодымной вентиляции (системах дымоудаления) в нормальных условиях (без пожара) эти клапаны закрыты, при пожаре клапаны  должны открываться в зоне задымления, а в остальных зонах, например, на других этажах здания, должны оставаться закрытыми для обеспечения нормативных требований по подсосу воздуха в канал дымоудаления.

1.2. Универсальный воздушный клапан дымовой лепестковый типа УВК-ДУ-Л-AISI состоит из жесткого, прямоугольного коробчатого корпуса с присоединительными фланцами, выполненный из нержавеющей стали (марка стали в зависимости от требования заказа и назначения), в подшипниках скольжения которого на полуосях установлены поворотные створчатые лопатки. Створчатые лопатки изготавливаются из специально профилированного, объемного профиля выполненные из нержавеющей стали (марка стали в зависимости от требования заказа и назначения). Удаления дыма, газа и продуктов горения при пожаре осуществляется за счет раскрытия створчатых лопаток, которые через систему скрытой кинематики рычагов и тяг поворачиваются на требуемый угол, с помощью исполнительного механизма, укрепленного на корпусе клапана. Раскрытие створчатых лопаток клапана «параллельное». В местах примыкание створчатых лопаток друг к другу выполнено уплотнение в виде замкового соединения. Для уменьшения прососов между торцами створчатых лопаток и корпусом клапан устанавливается специальное пружинное уплотнение выполненное из профилированного листового металла. Система скрытой кинематики предотвращает механизм рычагов и тяг от атмосферных осадков, пылевых отложений и попадания посторонних предметов.

1.3. При установке клапана таким образом, что его проходное сечение выходило на открытый воздух (на наружной стене, перекрытии и т.п.), рекомендуется дополнительно устанавливать декоративную решетку типа РН или козырек с сеткой (отвод 45гр., отлив, зонт.), для защиты от попадания через клапан атмосферных осадков и посторонних предметов. (Комплектуется по запросу).

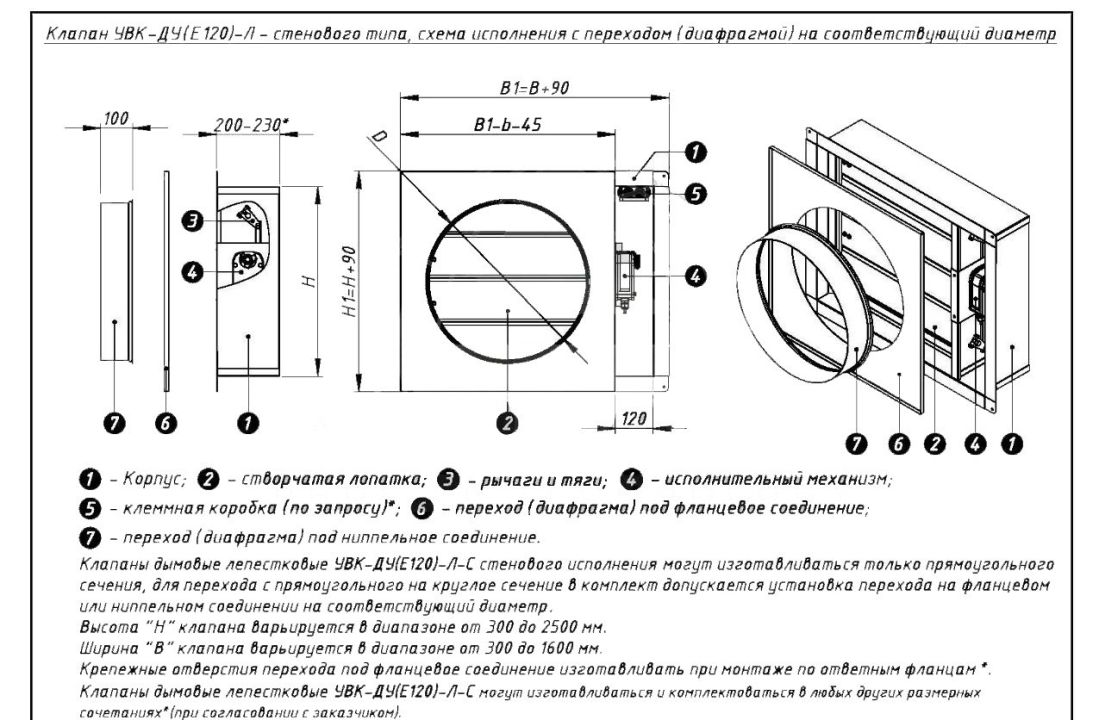

1.4. Клапаны УВК-ДУ-Л-AISI могут изготовляются только прямоугольного сечения, для перехода с прямоугольного на круглое сечение в комплект допускается установка перехода (диафрагмы) на фланцевом или ниппельном соединении на соответствующий диаметр.

1.5. Клапаны изготовляются следующих типов:

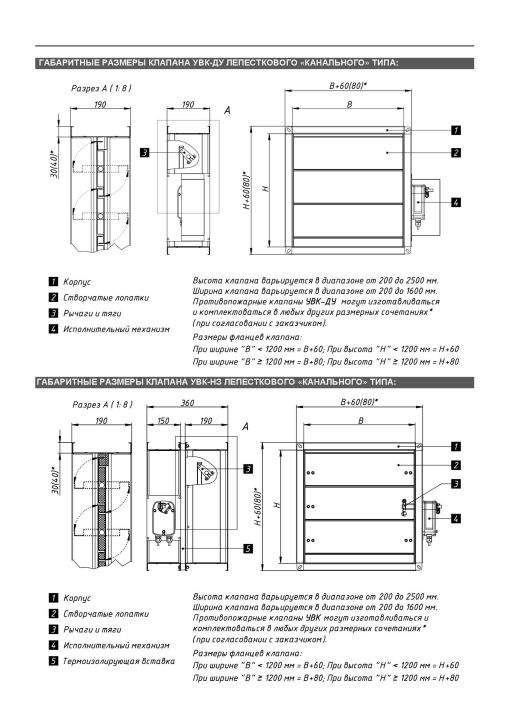

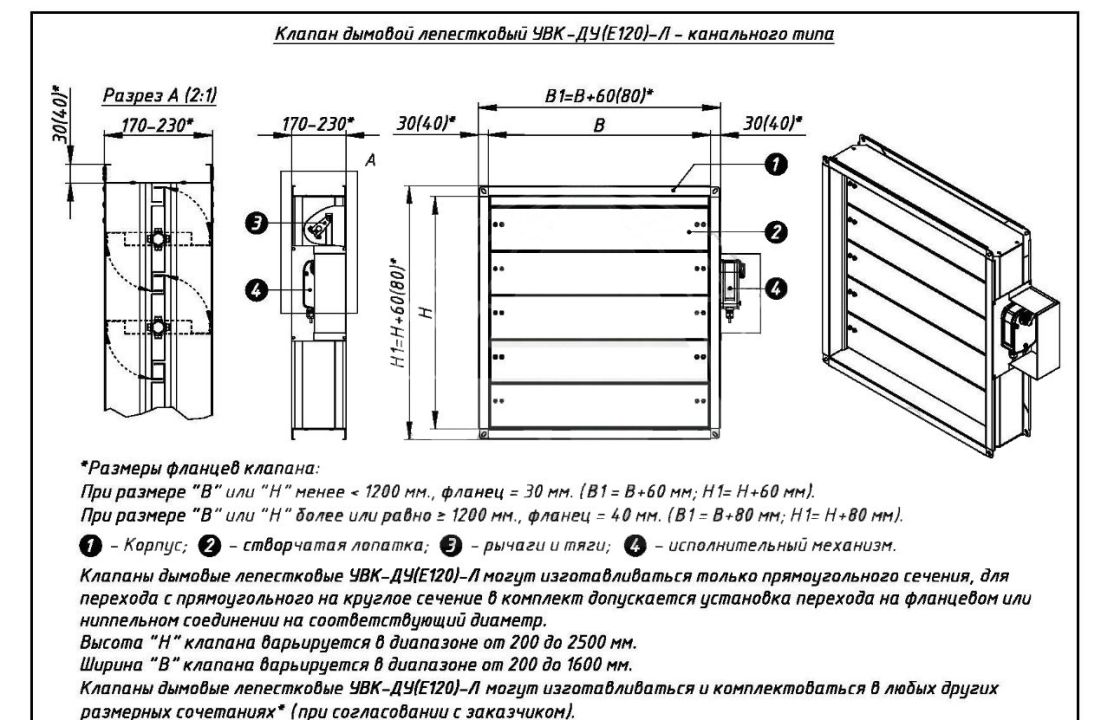

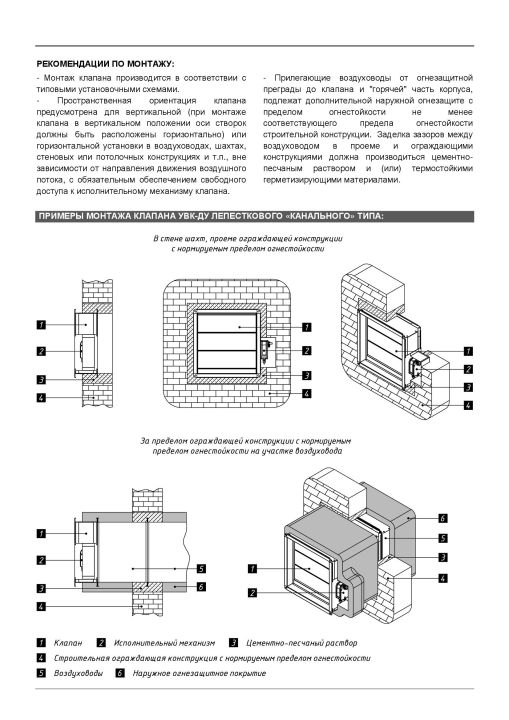

— канального типа;

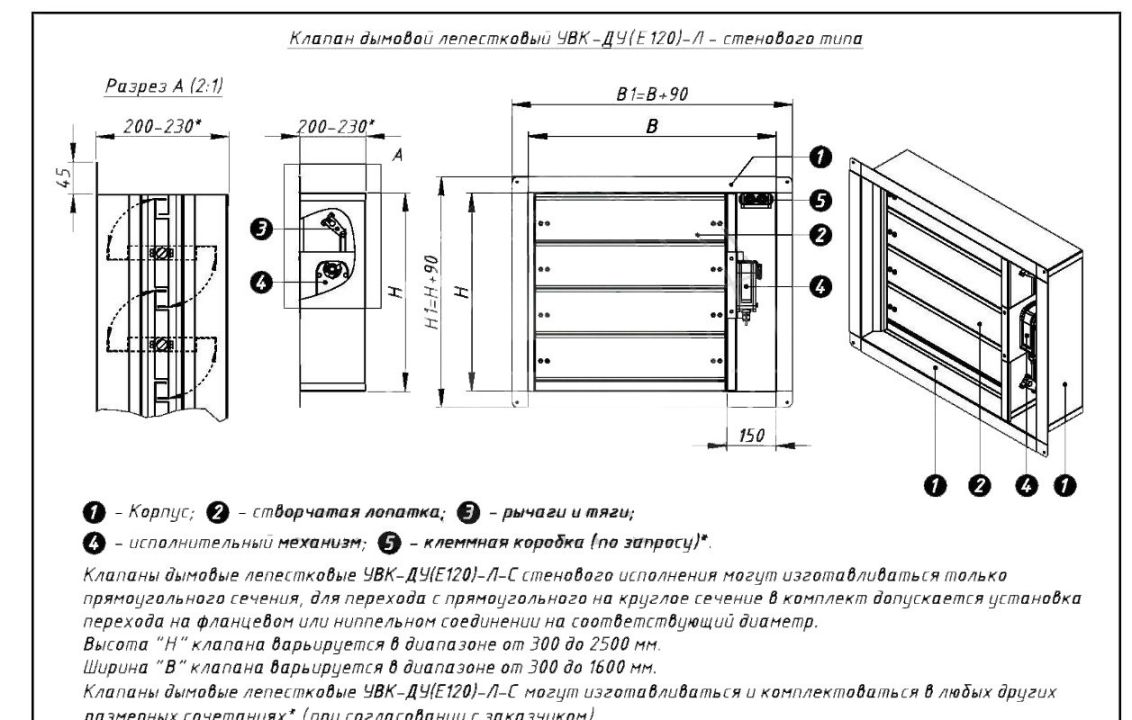

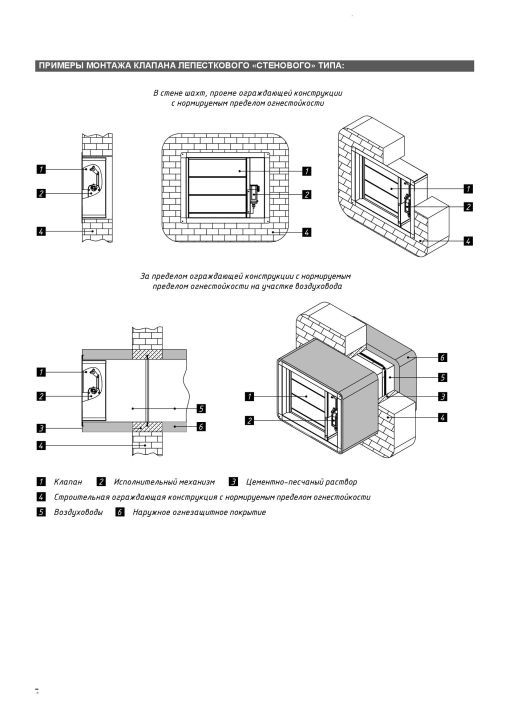

— стенового типа.

1.6. Клапаны могут изготавливаться с исполнительным механизмом:

— с электроприводом реверсивным типа «открыто/закрыто» или электромагнитом питанием 220 или 24В.

2. Основные технические данные и характеристики

Назначение	дымовой «ДУ»
Исполнение	коррозионностойкое
Рабочие среды	воздух и газо-воздушные смеси
Предел давления	не  более 1500 Па (150 кгс/м?)
Климатическое исполнение ГОСТ 15150	У, категории размещения 1*,2,3,4 (с температурой  от – 35 до +70 °С)
Вариант раскрытия лопаток	Параллельное
Пространственная  ориентация	Не зависит

2.1. Характеристики рабочей среды – воздух и газо-воздушные смеси, агрессивность которых по отношению к конструкционным материалам клапана не выше агрессивности воздуха, с температурой от минус 35 до плюс 70 °С, не содержащие липких веществ и волокнистых материалов, с содержанием пыли и других твердых примесей в количестве не более 100 мгм³.

2.2 Максимальный перепад давления рабочей среды на клапане не более 1500 Па (150 кгс/м?).
