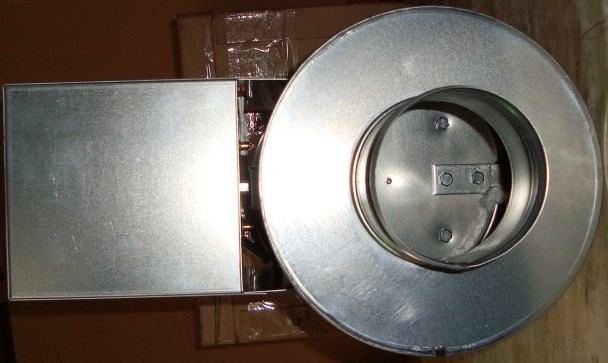

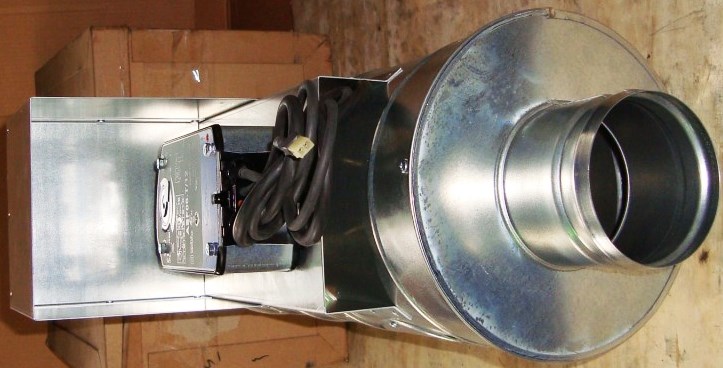

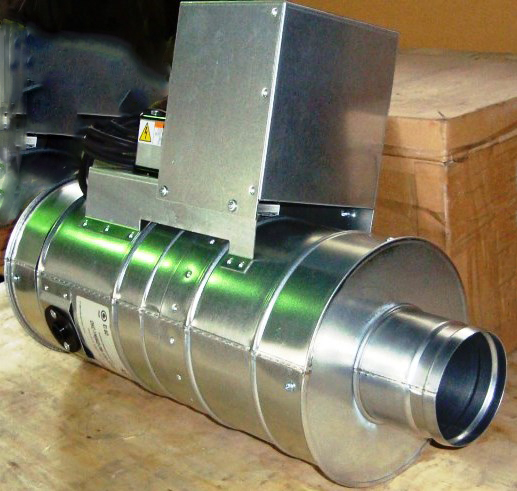

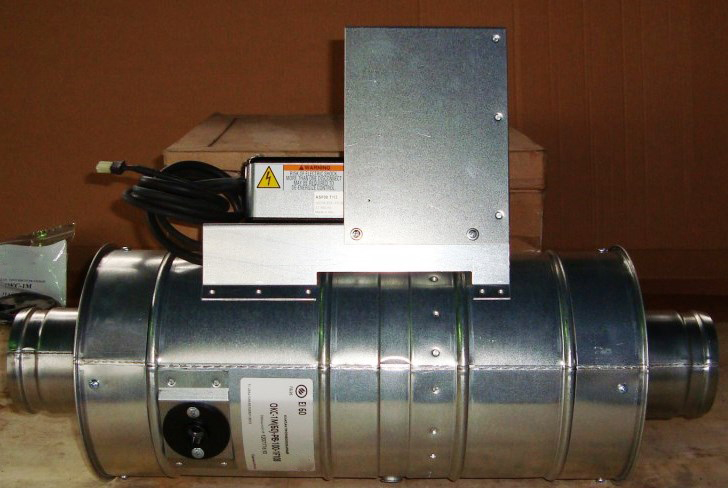

Противопожарные круглые клапаны ОКС-1М

Противопожарные клапаны ОКС-1М предназначены для перекрытия вентиляционных каналов или проемов в ограждающих строительных конструкциях зданий и изготавливаются в двух исполнениях, в зависимости от функционального назначения:

•  нормально открытые (НО) (огнезадерживающие) клапаны ОКС-1М предназначены для блокирования распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования зданий и сооружений различного типа (назначения).

•  нормально закрытые (НЗ) клапаны предназначены для применения в системах вытяжной и приточной противодымной вентиляции и системах для удаления дыма и газа после пожара из помещений.


 Клапаны работоспособны в любой пространственной ориентации. Клапаны ОКС-1М имеют следующие пределы огнестойкости:

ОКС-1М(60)

•  в режиме нормально открытого (огнезадерживающего) клапана – EI 60;

•  в режиме нормально закрытого клапана – EI 60.


 ОКС-1М(120)

•  в режиме нормально открытого (огнезадерживающего) клапана – EI 120;

•  в режиме нормально закрытого клапана – EI 120.

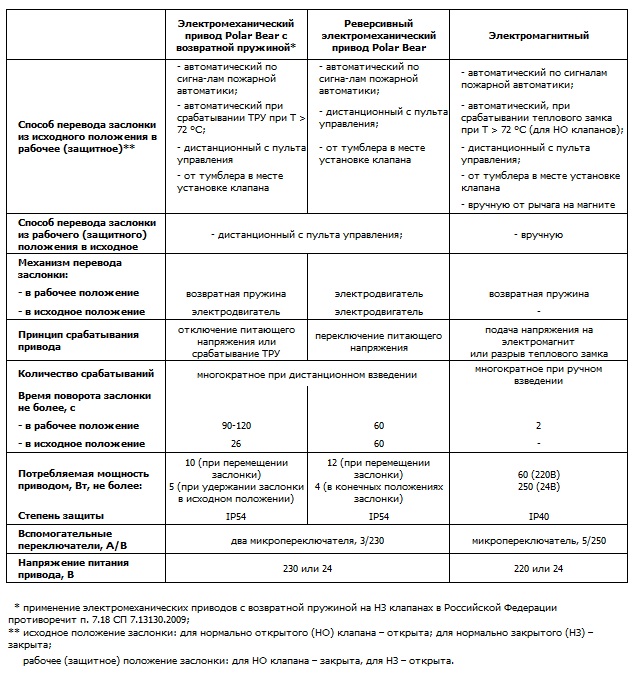

Нормально открытые (НО) клапаны оснащаются:

•  электромеханическим приводом Polar Bear с возвратной пружиной, со встроенными микропереключателями и терморазмыкающим устройством на 72°C;

•  электромагнитным приводом с концевым микропереключателем и тепловым замком на 72°C или 141°C.


Нормально закрытые (НЗ) клапаны оснащаются:

•  электромеханическим реверсивным приводом Polar Bear со встроенными микропереключателями;

•  электромагнитным приводом с концевым микропереключателем.


Клапаны не подлежат установке в воздуховодах и каналах: помещений категорий А и Б по пожаровзрывоопасности по НПБ 105-03, местных отсосов пожаровзрывоопасных смесей, а также не подвергаемых периодической очистке по установленному регламенту для предотвращения образования горючих отложений.

Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.

При проектировании и монтаже клапанов следует учитывать необходимость свободного доступа к приводу клапана и инспекционным люкам в его корпусе.

Противопожарные нормально открытые клапаны следует устанавливать в проемах ограждающих строительных конструкций с нормируемыми пределами огнестойкости или с любой стороны указанных конструкций, обеспечивая предел огнестойкости воздуховода на участке от поверхности ограждающей конструкции до заслонки клапана, равный нормируемому пределу огнестойкости этой конструкции.

При установке клапана в проемах строительных конструкций, заделку зазоров между корпусом клапана и строительными конструкциями следует производить с обеспечением пределов огнестойкости, не менее, чем нормируемые для этих конструкций.

Обслуживание

Техническое обслуживание клапана предусматривает профилактические осмотры и контроль работоспособности.
Перед обслуживанием убедитесь, что прекращена подача напряжения.
Периодичность обслуживания клапана должна соответствовать установленным срокам технического обслуживания комплекса оборудования противопожарной защиты эксплуатируемого объекта, но не реже 1 раза в год и включать в себя следующие операции:

•  проверка комплектности и целостности основных узлов и деталей клапана, крепление клапана;

•  проверка состояния подвижных частей конструкции, очистка внутренней поверхности клапана от пыли и отложений;

•  проверка технического состояния электропривода и аппаратуры путем срабатывания клапана с одновременным контролем сигналов и положения заслонки;

•  устранение возможных неисправностей.


Очистку внутренней поверхности клапана следует выполнять в соответствии с общим регламентом работ по чистке каналов вентиляционных систем с обеспечением правил безопасности.
В целях сохранения работоспособности клапана в процессе эксплуатации запрещается нанесение на его внутренние поверхности масляных, лаковых и других покрытий.
