Прямоструйные воздухораспределители ВСП

Воздухораспределитель прямоструйный ВСП серия 5.904-47 для сосредоточенной подачи воздуха


Общие сведения

Воздухораспределители ВСП предназначены для подачи воздуха системами отопления, вентиляции и кондиционирования в производственные и вспомогательные помещения, не загроможденные оборудованием, а также для душирования группы рабочих мест.

Эти воздухораспределители рекомендуется применять для сосредоточенной подачи воздуха компактными приточными струями выше рабочей зоны, когда рабочая зона омывается обратным потоком.

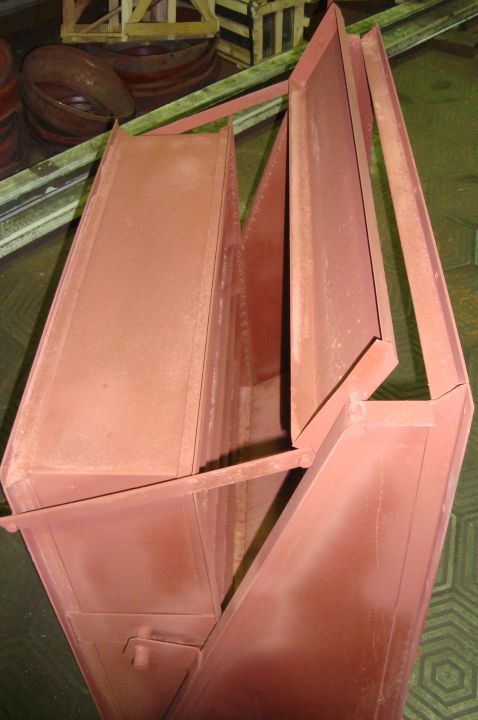

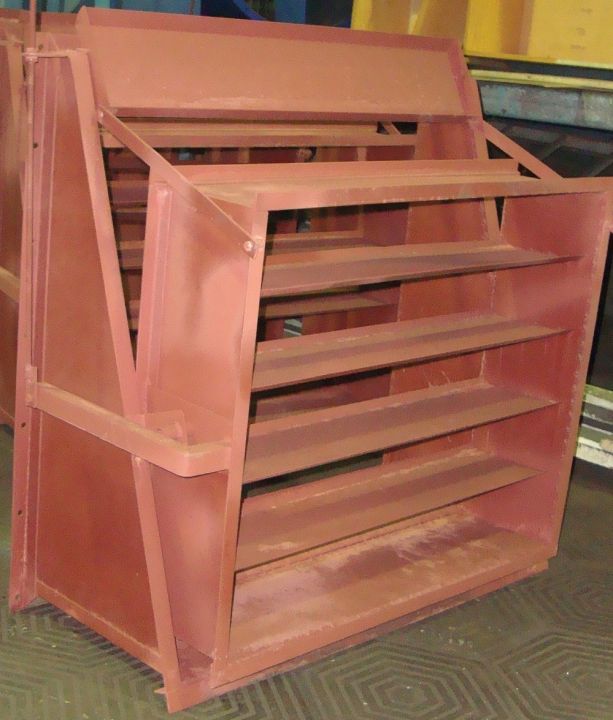

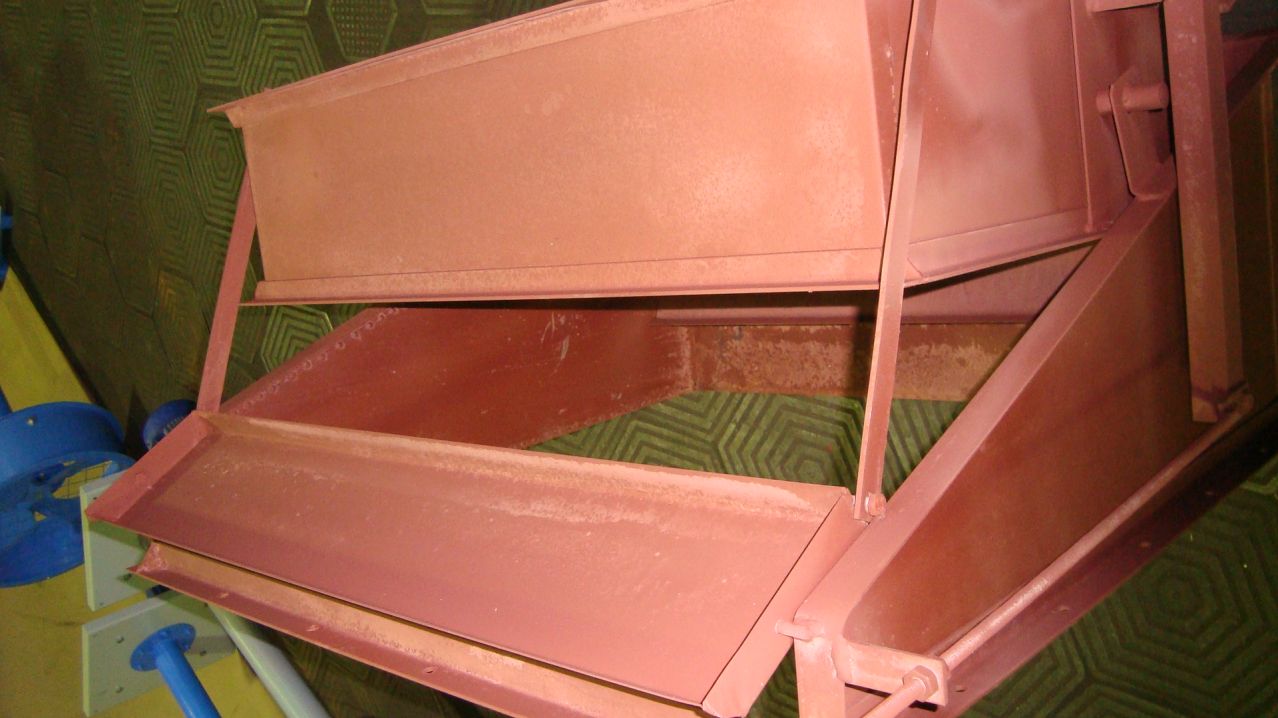

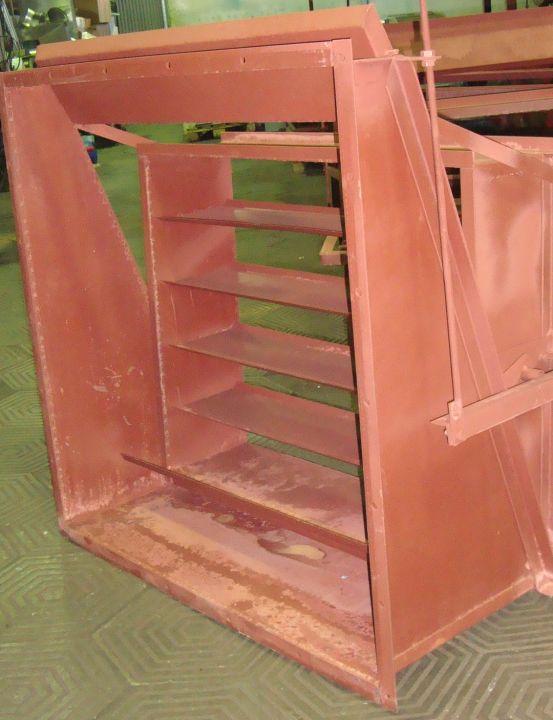

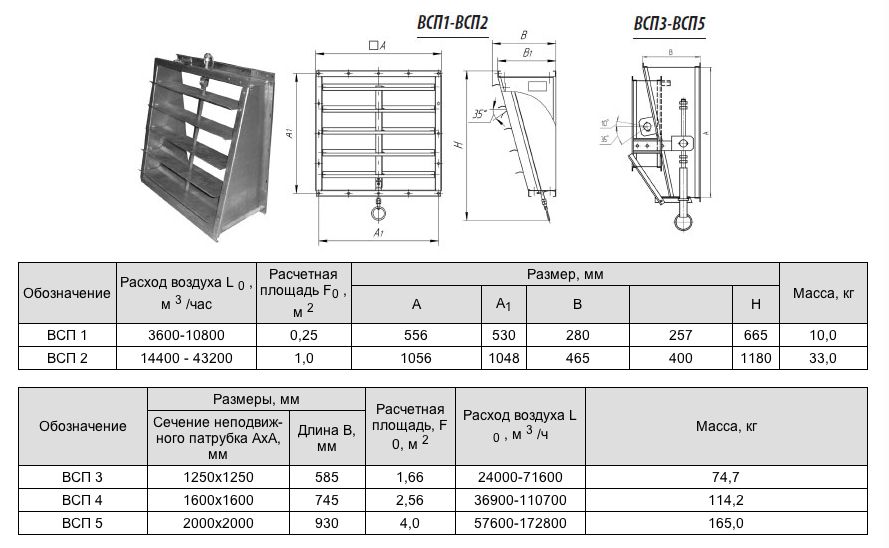

Воздухораспределитель состоит из:

• Неподвижного патрубка прямоугольного сечения 1 с фланцем для присоединения к воздуховоду, поворотного патрубка 2, имеющего горизонтальные и вертикальные полки и заслонки 3. Патрубок благодаря шарниру, находящемуся в центре тяжести поворотной части, имеет возможность поворачиваться на 100 вверх и 350 вниз от горизонтали.
• Заслонка, устанавливаемая на осях в проеме нижней стенки неподвижного патрубка, благодаря соединению тягами с поворотным патрубком, поворачивается синхронно с ним на соответствующий угол.
• Поворот патрубка и заслонки производится при помощи рычага и винта. На винте устанавливаются два упора, ограничивающие крайние положения поворотного патрубка.

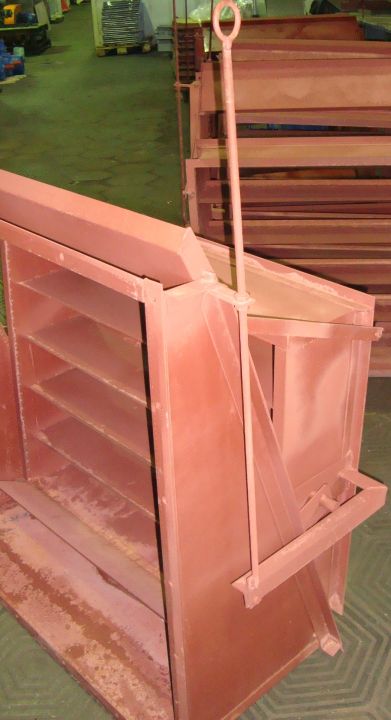

• Управление поворотом патрубка выполняется специальной штангой с крюком. Крюк навешивается на кольцо и поворачивается вручную на необходимое количество оборотов.

Условия эксплуатации:
Воздухораспределители ВСП предназначены для эксплуатации в климатическом исполнении УХЛЗ ГОСТ 15150-69

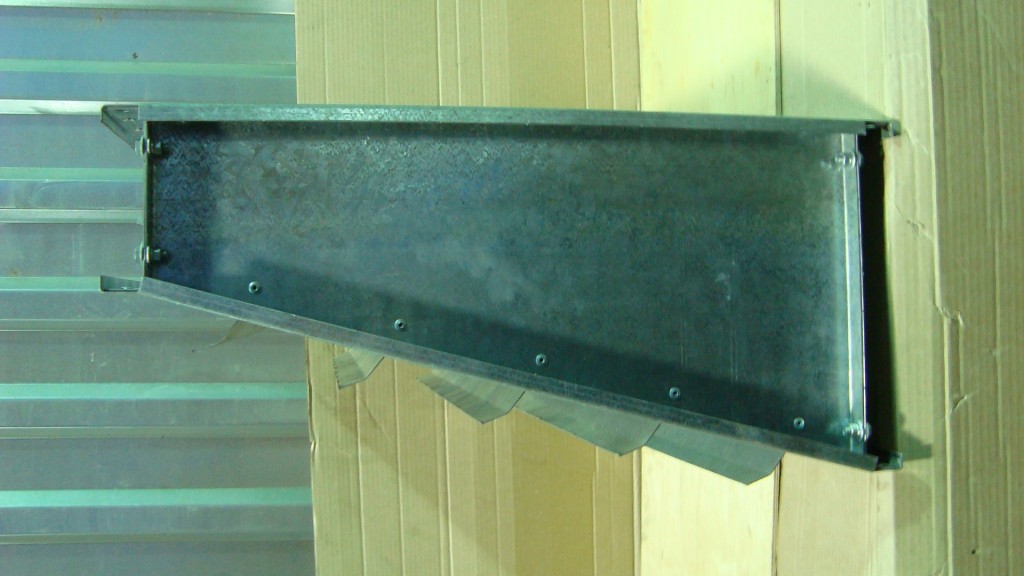

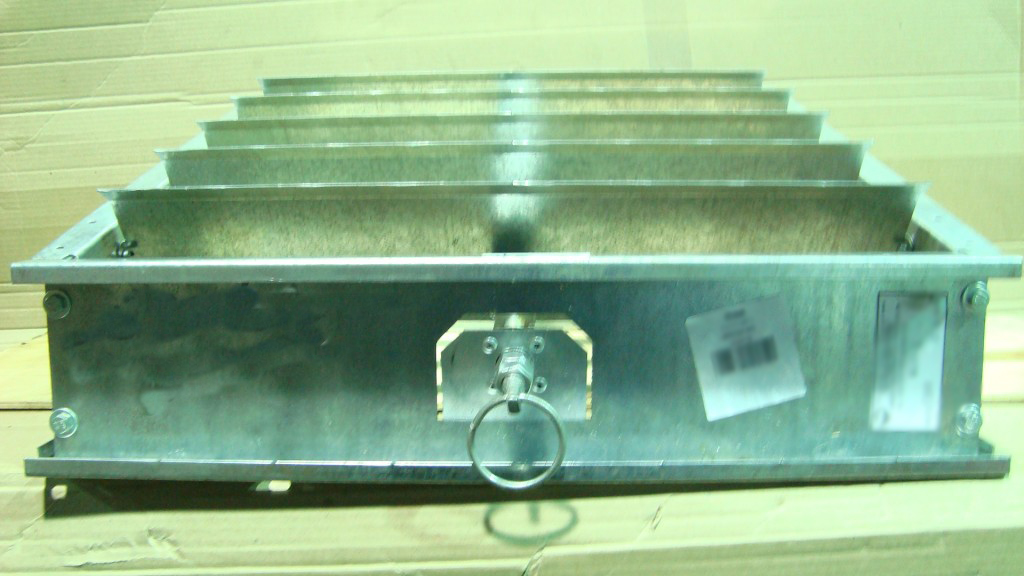

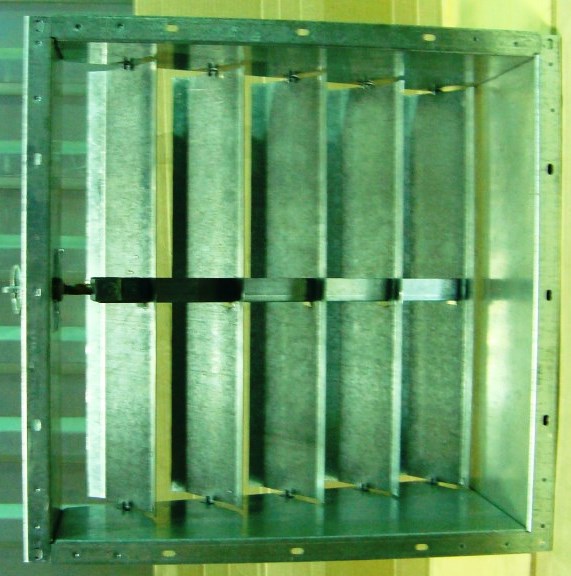

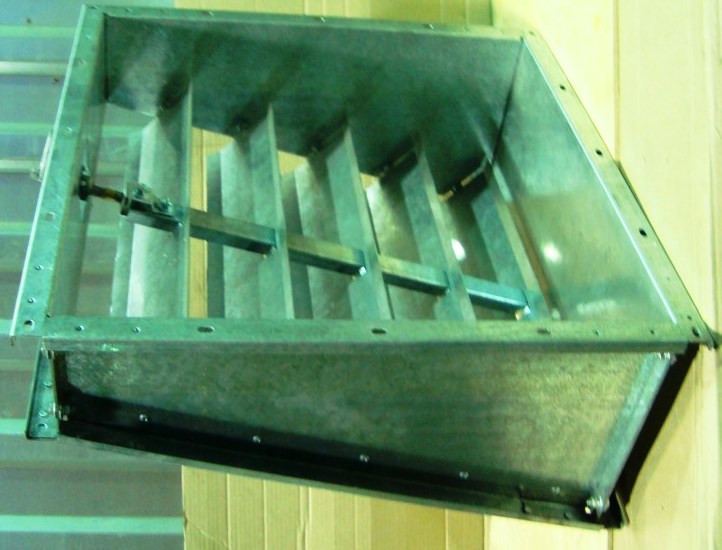

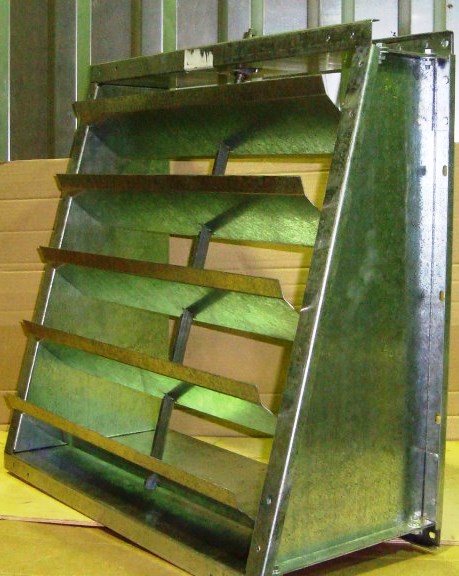

Для небольших помещений с низкой скоростью притока воздуха мы предлагаем изготовить воздухораспределитель по аналогии с моделью ВСП, но из оцинкованной стали толщиной 0,5 мм. На фотографиях ниже вы можете увидеть примеры таких воздухораспределителей. Использование данного устройства позволит значительно сократить расходы на объектах с ограниченной площадью.

Данные цены не оферта, могут быть действительны но для заказов суммой не менее 100 000 руб.
