Клапан КПУ-1М, КПУ-1МА прямоугольный

Общие сведения

По функциональному назначению клапаны могут применяться в качестве: нормально открытых (НО), нормально закрытых (НЗ), дымовых (Д) согласно требованиям ГОСТ Р 53301-2009, а также в полном соответствии техническому регламенту о требованиях пожарной безопасности N 123-Ф.Выпускают клапаны по ТУ 4863-100-40149153-07 Клапаны сертифицированы для использования в системах дымоудаления. Поставка клапанов КПУ-1М предусматривается с использованием знака пожарной безопасности.

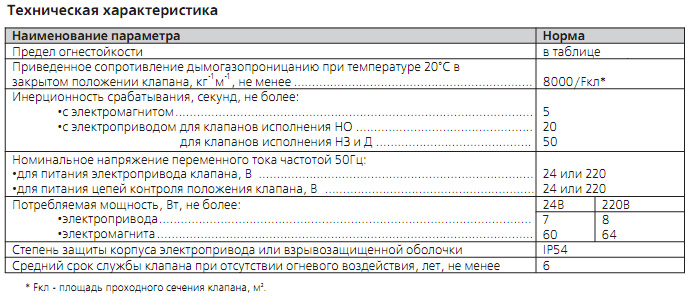

Предел огнестойкости:

• нормально открытый - EI 60
• нормально закрытый - EI 60
• дымовой - E 90

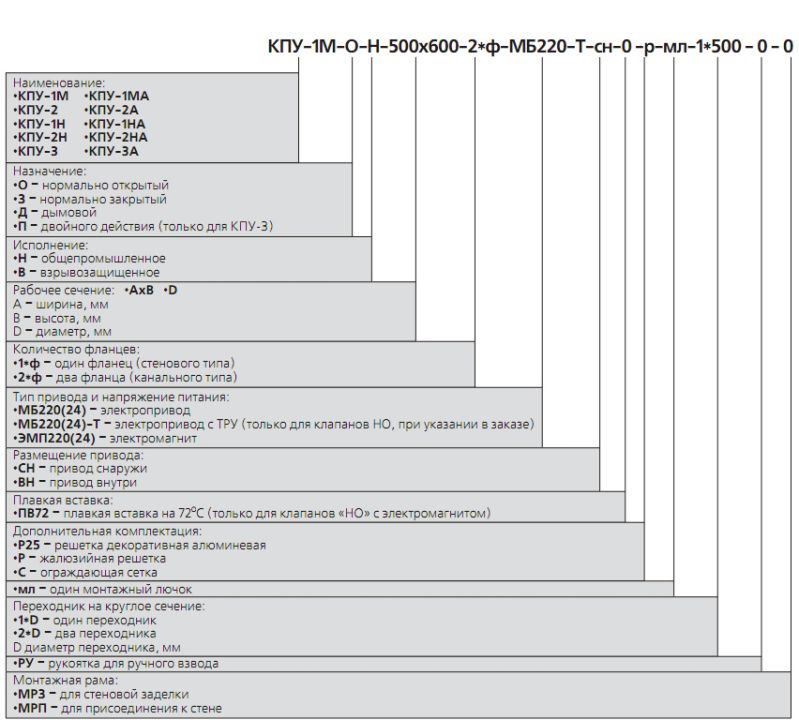

Выпускают клапаны следующих исполнений:

• общепромышленные (Н);

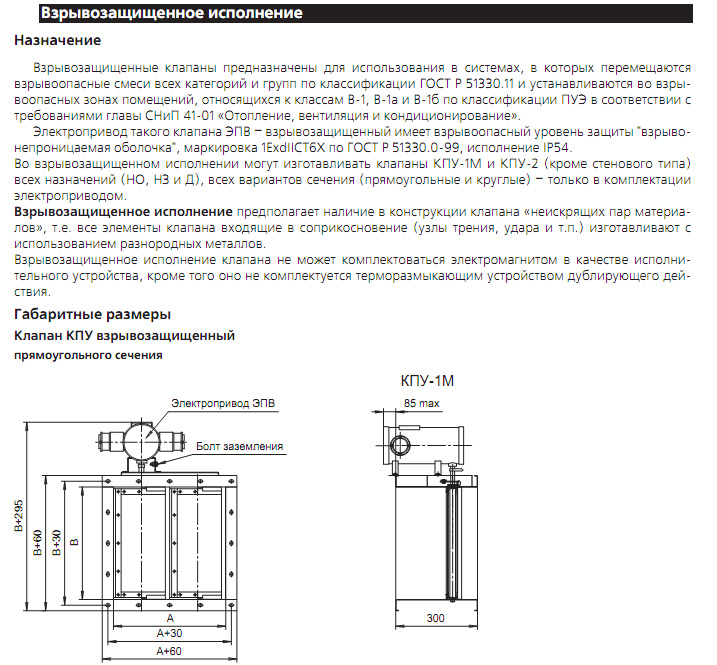

• взрывозащищенные (В)(кроме стенового типа);
• морозостойкие (МС) (кроме стенового типа);

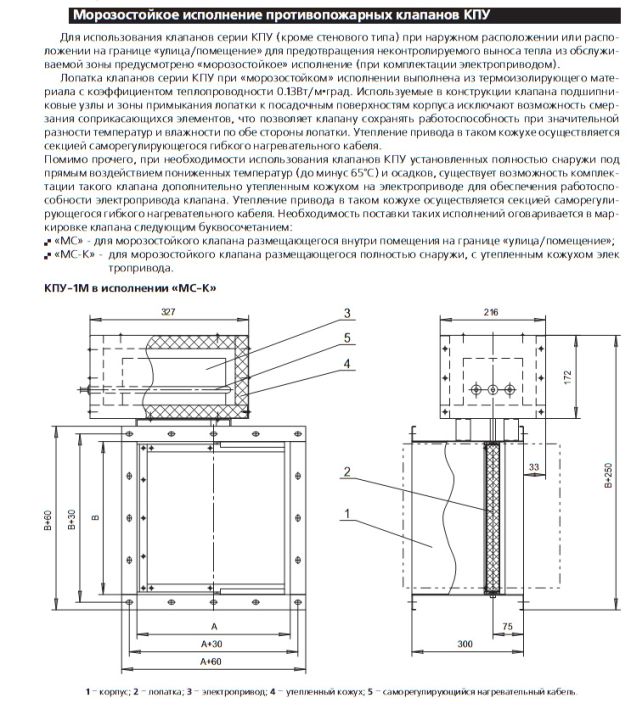

• морозостойкие с утепленным кожухом электропривода (МС-К) (кроме стенового типа);
• взрывозащищенные морозостойкие (ВМС) (кроме стенового типа);
• взрывозащищенные морозостойкие с утепленным кожухом электропривода (ВМС-К) (кроме стенового типа).

Клапаны серии КПУ-А для АЭС предназначены для эксплуатации на АЭС в соответствии с требованиями «Общих положений обеспечения безопасности атомных станций» (ОПБ-8897) ПНАЭГ Г-1-011-97, «Специальных условий поставки оборудования приборов, материалов и изделий для объектов атомной энергетики» и является отдельным специальным исполнением клапанов серии КПУ. Все клапаны серии КПУ-А относятся к оборудованию 1 категории сейсмостойкости по ПНАЭГ-5-066-87 и работоспособны во всем диапазоне сейсмических воздействий вплоть до 9 баллов МР3 по шкале MSK-64, проходящих одновременно с аварийными ситуациями (пожар), а также при падении самолета на здание реактора (протокол аттестации №07-1-99 ВНИИАМ). Конструкция клапана в таком исполнении относится к классу 2Н по классификации ОПБ88/97. Условия применения клапанов в проектах определяются требованиями ГОСТ Р 53301-2009. Поставка таких клапанов предусматривается на основе лицензии ГАН РФ ЦО-11-101-2175, ЦО-12-101-2176 и разрешенияРРС 00-14435. Клапаны для АЭС выпускают в общепромышленном и морозостойких исполнениях.

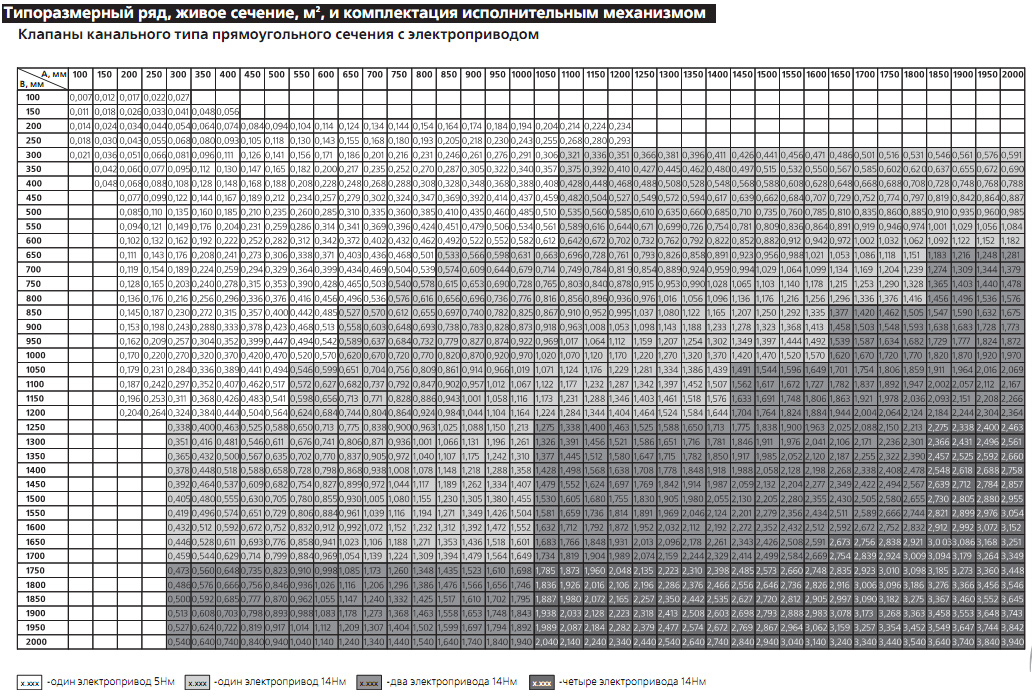

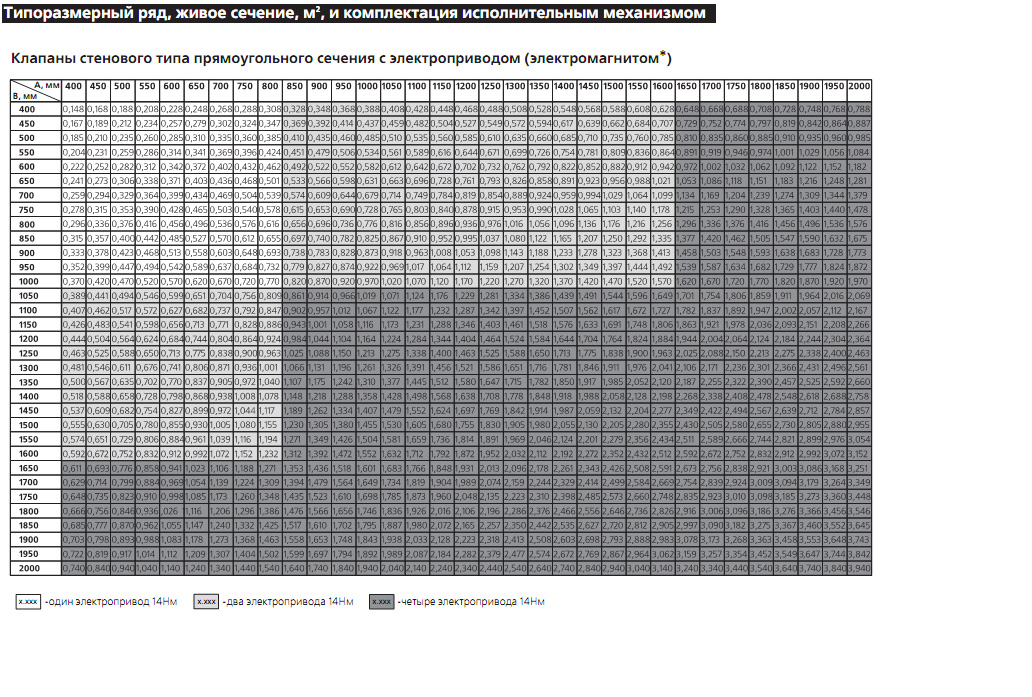

Конструкция

Клапаны изготавливают:

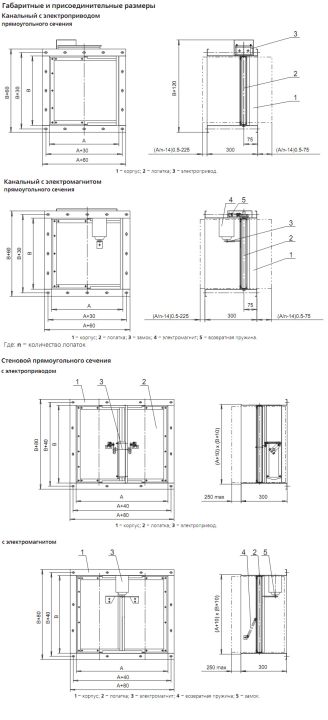

Клапан КПУ-1М состоит:

ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ:

   •назначение НЗ и Д - электропривод типа «открыто/закрыто»; - электромагнит (только для исполнения «Н»);

КОРПУС- один общий корпус прямоугольного сечения, выполненный из стали;

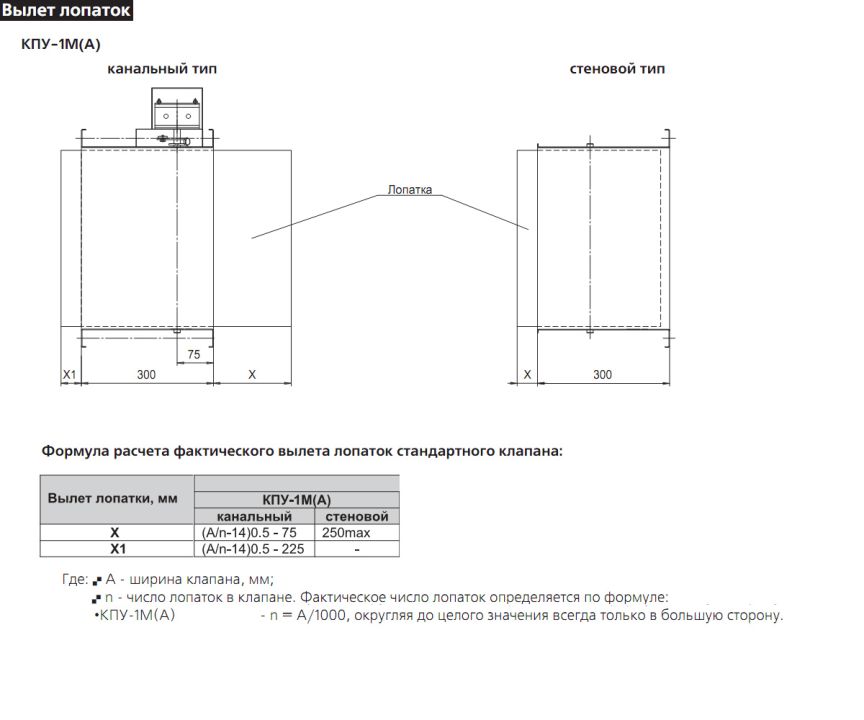

ЛОПАТКА - створчатая поворотного типа. В качестве материала лопатки для назначения НО, НЗ используются огнестойкие плиты. В качестве уплотнения на торцевой поверхности лопатки размещается термовспучивающийся материал. Для клапана назначения Д лопатка имеет полую коробчатую конструкцию, выполненную из стали. Может иметь вылет за габарит корпуса.

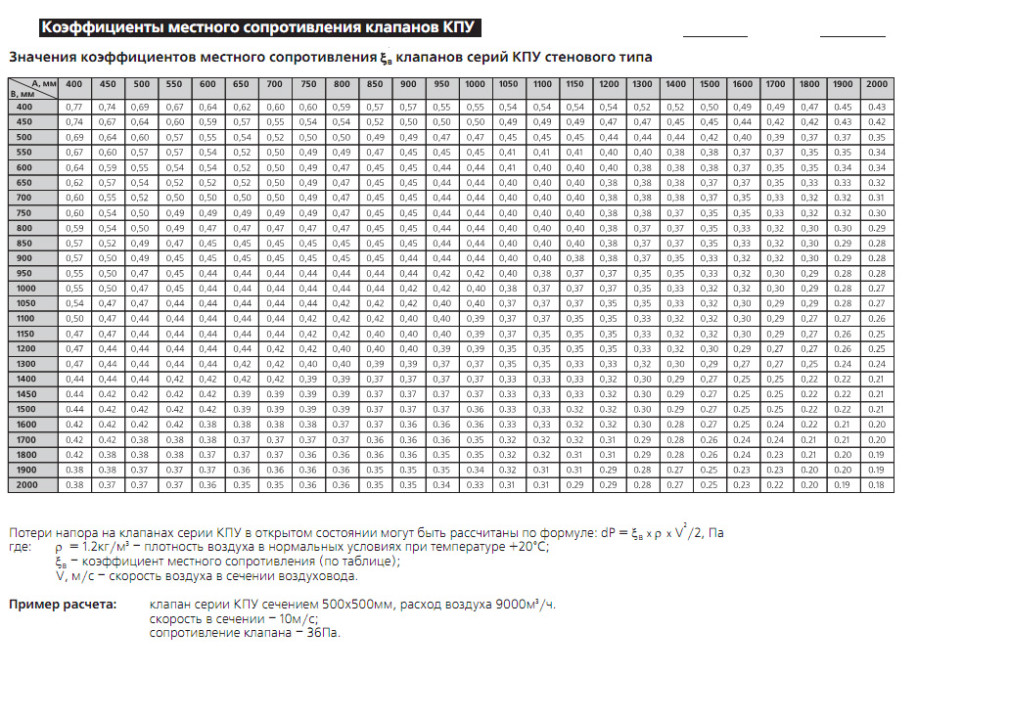

Эксплуатация

Клапаны могут эксплуатироваться в условиях умеренного и холодного (УХЛ) климата 3-й категории размещения по ГОСТ 15150-69. Условия эксплуатации: температура окружающей среды: - от минус 30 до +40°С
