Клапан КВП-120 круглого сечения
Общие сведения
Клапаны КВП-120-НЗ-D предназначены для открытия проемов в ограждающих конструкциях приточно-вытяжных каналов систем аварийной противодымной вентиляции. Клапаны не подлежат установке в помещениях категорий А и Б по взрывопожароопасности.Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.
Вид климатического исполнения – УХЛ4 по ГОСТ 15150-69, в морозостойком исполнении Мс вид климатического исполнения и категория размещения – УХЛ2. Температура в месте установки привода клапана ограничивается рабочей температурой воздуха при эксплуатации привода.
Клапаны могут устанавливаться в вертикальных и горизонтальных проемах приточно-вытяжных каналов противодымной вентиляции, в перекрытиях, подвесных потолках, на ответвлениях воздуховодов и в воздуховодах.
Для клапанов используются следующие приводы:
- пружинный привод с электромагнитной защелкой;
- электромеханические реверсивные приводы без возвратной пружины.
Круглый клапан исполнения КВП-120-НЗ-D состоит из корпуса цилиндрической формы, заслонки и привода. Корпус изготавливается из оцинкованной стали и конструктивно аналогичен отрезку воздуховода длиной 400мм с ниппельным или стандартным фланцевым подсоединением. Заслонка коробчатого типа круглой формы изготавливается из оцинкованной стали и набивается внутри огнестойким теплоизолирующим материалом.
Технические характеристики
Показать
| Наименование | Высота, мм | Длина, мм | Тип привода | Цена, руб. |
|---|---|---|---|---|
| КВП-120-НЗ-ВЕ | 100 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 9 246.00 |
| КВП-120-НЗ-ВЕ | 125 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 9 344.00 |
| КВП-120-НЗ-ВЕ | 140 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 9 449.00 |
| КВП-120-НЗ-ВЕ | 160 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 9 116.00 |
| КВП-120-НЗ-ВЕ | 180 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 9 173.00 |
| КВП-120-НЗ-ВЕ | 200 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 9 222.00 |
| КВП-120-НЗ-ВЕ | 225 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 9 295.00 |
| КВП-120-НЗ-ВЕ | 250 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 9 368.00 |
| КВП-120-НЗ-ВЕ | 280 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 9 449.00 |
| КВП-120-НЗ-ВЕ | 315 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 9 555.00 |
| КВП-120-НЗ-ВЕ | 355 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 9 677.00 |
| КВП-120-НЗ-ВЕ | 400 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 9 815.00 |
| КВП-120-НЗ-ВЕ | 450 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 10 449.00 |
| КВП-120-НЗ-ВЕ | 500 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 10 652.00 |
| КВП-120-НЗ-ВЕ | 560 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 10 904.00 |
| КВП-120-НЗ-ВЕ | 630 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 11 213.00 |
| КВП-120-НЗ-ВЕ | 710 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 11 570.00 |
| КВП-120-НЗ-ВЕ | 800 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 12 334.00 |
| КВП-120-НЗ-ВЕ | 900 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 13 325.00 |
| КВП-120-НЗ-ВЕ | 1000 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 13 853.00 |
| КВП-120-НЗ-ЭМ | 100 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 3 811.00 |
| КВП-120-НЗ-ЭМ | 125 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 3 916.00 |
| КВП-120-НЗ-ЭМ | 140 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 1 609.00 |
| КВП-120-НЗ-ЭМ | 160 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 3 664.00 |
| КВП-120-НЗ-ЭМ | 180 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 3 721.00 |
| КВП-120-НЗ-ЭМ | 200 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 3 786.00 |
| КВП-120-НЗ-ЭМ | 225 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 3 868.00 |
| КВП-120-НЗ-ЭМ | 250 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 3 949.00 |
| КВП-120-НЗ-ЭМ | 280 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 4 046.00 |
| КВП-120-НЗ-ЭМ | 315 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 4 160.00 |
| КВП-120-НЗ-ЭМ | 355 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 4 298.00 |
| КВП-120-НЗ-ЭМ | 400 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 4 453.00 |
| КВП-120-НЗ-ЭМ | 450 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 5 176.00 |
| КВП-120-НЗ-ЭМ | 500 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 5 411.00 |
| КВП-120-НЗ-ЭМ | 560 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 5 704.00 |
| КВП-120-НЗ-ЭМ | 630 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 6 045.00 |
| КВП-120-НЗ-ЭМ | 710 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 6 451.00 |
| КВП-120-НЗ-ЭМ | 800 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 7 321.00 |
| КВП-120-НЗ-ЭМ | 900 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 8 158.00 |
| КВП-120-НЗ-ЭМ | 1000 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 9 051.00 |
| КВП-120-ВЕ-ВЗ | 100 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 3 738.00 |
| КВП-120-ВЕ-ВЗ | 125 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 3 738.00 |
| КВП-120-ВЕ-ВЗ | 140 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 3 738.00 |
| КВП-120-ВЕ-ВЗ | 160 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 3 738.00 |
| КВП-120-ВЕ-ВЗ | 180 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 3 738.00 |
| КВП-120-ВЕ-ВЗ | 200 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 3 738.00 |
| КВП-120-ВЕ-ВЗ | 225 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 3 900.00 |
| КВП-120-ВЕ-ВЗ | 250 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 3 900.00 |
| КВП-120-ВЕ-ВЗ | 280 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 3 900.00 |
| КВП-120-ВЕ-ВЗ | 315 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 4 103.00 |
| КВП-120-ВЕ-ВЗ | 355 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 4 103.00 |
| КВП-120-ВЕ-ВЗ | 400 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 4 818.00 |
| КВП-120-ВЕ-ВЗ | 450 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 4 818.00 |
| КВП-120-ВЕ-ВЗ | 500 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 5 038.00 |
| КВП-120-ВЕ-ВЗ | 560 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 5 257.00 |
| КВП-120-ВЕ-ВЗ | 630 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 5 541.00 |
| КВП-120-ВЕ-ВЗ | 710 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 5 883.00 |
| КВП-120-ВЕ-ВЗ | 800 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 6 273.00 |
| КВП-120-ВЕ-ВЗ | 900 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 7 231.00 |
| КВП-120-ВЕ-ВЗ | 1000 | 400 | Электромеханический привод реверсивный Belimo BE(BLE, BE)(220B, 24B) | 7 954.00 |

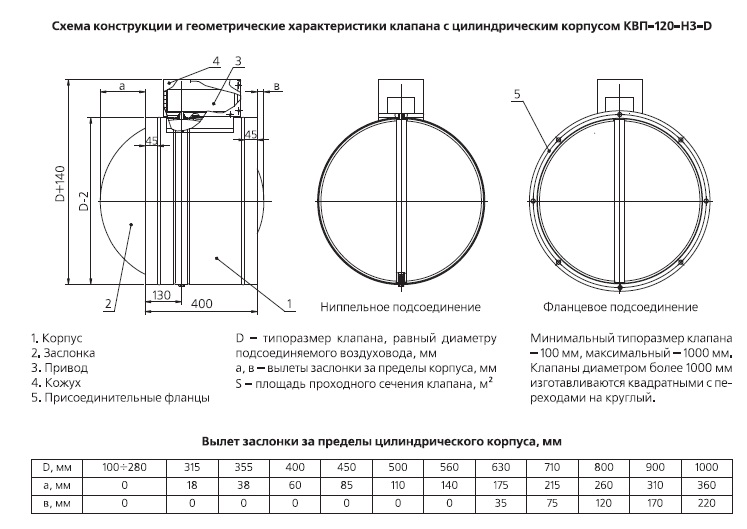

Схема конструкции и геометрические характеристики клапана КВП-120-НЗ-D
Площадь проходного сечения клапана КВП-120-НЗ-D
Страна происхождения: Россия
Цена: от 1 609.00 руб.
