Перфорированные воздухораспределители 1СКП, 1СКПР
Общие сведения
Панельные перфорированные воздухораспределители 1СКП, 1СКПР предназначены для распределения воздушных потоков в системах приточной вентиляции и кондиционирования воздуха.Виды:
- 1СКП - воздухораспределители с боковым подводом
- 1СКП-С - воздухораспределители с торцевым подводом
- 1СКПР - воздухораспределители с боковым подводом и регулятором расхода воздуха
- 1СКПР-С - воздухораспределители с торцевым подводом и регулятором расхода воздуха
Область применения
Производственные, административные и общественные помещения высотой от 2,5 до 5 м. В изделиях 1СКП предусматривается распределение приточного воздуха вертикальными потоками.
Конструкция
Перфорированный воздухораспределитель состоит из стальной перфорированной панели и камеры статического давления (КСД). Камера статического давления предназначена для обеспечения равномерного истечения воздуха из перфорированной панели и удобства монтажа.
КСД изготавливается с боковым или торцевым подводом воздуха.
Для регулирования расхода воздуха 1СКПР оснащены регулирующим устройством, которое устанавливается во входном патрубке КСД.
Для улучшения акустических характеристик камеры статического давления изнутри могут покрываться слоем тепло-звукопоглощающего материала. При этом габаритные размеры камеры статического давления не изменяются, а акустические характеристики улучшаются на 6 дБ.
Крепление 1СКП, 1СКПР к строительным конструкциям производится с помощью резьбовых штанг (шпилек), вворачиваемых в гайки-заклепки, установленные на верхней крышке камеры, или при помощи резьбовых штанг (шпилек) и угловых кронштейнов, установленных на боковой поверхности камеры. Крепежные элементы в комплект поставки не входят. Герметичность соединения входного патрубка КСД с воздуховодом обеспечивается резиновым уплотнением.
Окраска
Окраска производится методом порошкового напыления. Стандартный цвет – белый RAL 9016. В круглых изделиях 1СКП окрашиваются и камера, и панель. При заказе возможен другой цвет по каталогу RAL.

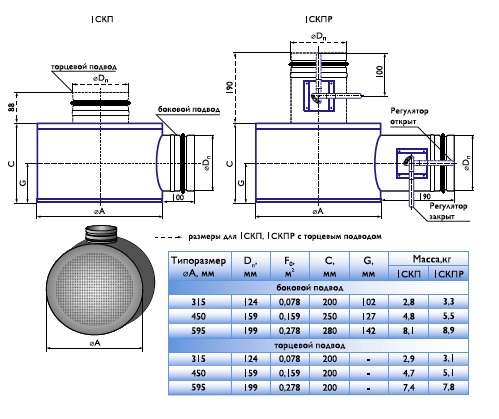

Воздухораспределители 1СКП, 1СКПР имеют перфорированную панель круглой формы и выпускаются трех типоразмеров: Ø315 мм, Ø450 мм, Ø595мм.
| Наименование | Диаметр, мм | Площадь живого сечения, м2 | Подвод | Вес, кг | Цена, руб. |
|---|---|---|---|---|---|
| 1СКП | 315 | 0,078 | боковой | 2,8 | 2 037.00 |
| 1СКПР | 315 | 0,159 | боковой | 3,3 | 2 547.00 |
| 1СКП-С | 315 | 0,078 | торцевой | 2,9 | 2 037.00 |
| 1СКПР-С | 315 | 0,159 | торцевой | 3,1 | 2 547.00 |
| 1СКП | 450 | 0,278 | боковой | 4,8 | 2 827.00 |
| 1СКПР | 450 | 0,078 | боковой | 5,5 | 3 593.00 |
| 1СКП-С | 450 | 0,278 | торцевой | 4,7 | 2 827.00 |
| 1СКПР-С | 450 | 0,078 | торцевой | 5,1 | 3 593.00 |
| 1СКП | 595 | 0,159 | боковой | 8,1 | 3 704.00 |
| 1СКПР | 595 | 0,278 | боковой | 8,9 | 4 607.00 |
| 1СКП-С | 595 | 0,159 | торцевой | 7,4 | 3 699.00 |
| 1СКПР-С | 595 | 0,278 | торцевой | 7,8 | 4 607.00 |
