Клапан КВП-120-НЗ(С)

Общие сведения

Клапаны КВП-120-НЗ(С) предназначены для открытия проемов в ограждающих конструкциях приточно-вытяжных каналов систем аварийной противодымной вентиляции. Клапаны не подлежат установке в помещениях категорий А и Б по взрывопожароопасности.

Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.

Вид климатического исполнения – УХЛ4 по ГОСТ 15150-69, в морозостойком исполнении Мс вид климатического исполнения и категория размещения – УХЛ2. Температура в месте установки привода клапана ограничивается рабочей температурой воздуха при эксплуатации  привода.

Клапаны могут устанавливаться в вертикальных и горизонтальных проемах приточно-вытяжных каналов противодымной вентиляции, в перекрытиях, подвесных потолках, на ответвлениях воздуховодов и в воздуховодах.

Клапаны выпускаются как канального типа для подсоединения к воздуховодам (с двумя присоединительными фланцами, с наружным (по умолчанию) расположением привода), так и стенового типа для установки в проем (с одним фланцем и расположением привода внутри (по умолчанию) корпуса клапана), в т.ч. «лифтового» исполнения.

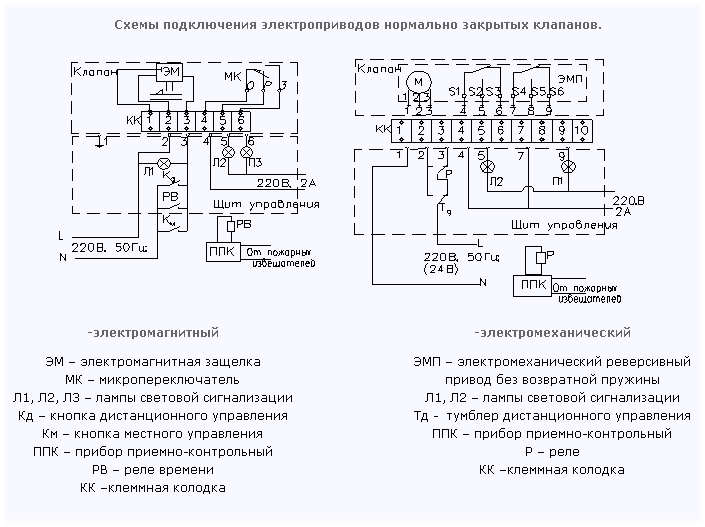

Для клапанов используются следующие приводы:

• пружинный привод с электромагнитной защелкой;
• электромеханические реверсивные приводы без возвратной пружины.

Конструкция

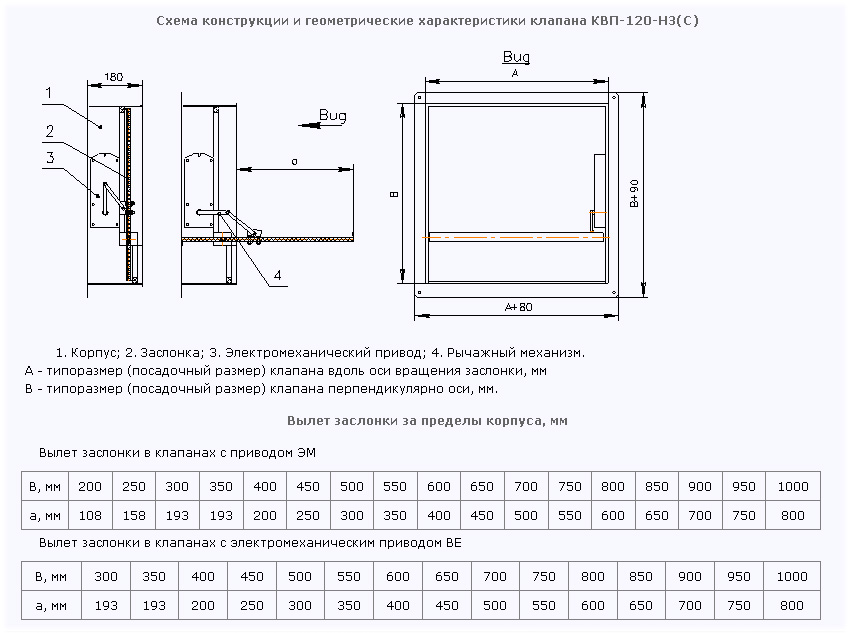

Клапан, предназначенный для установки в проем (стеновое исполнение) КВП-120-НЗ(С) без подсоединяемых воздуховодов, представляет собой прямоугольный корпус с минимальной длиной 180 мм с фланцем с одной стороны, внутри которого располагается заслонка коробчатого типа с огнестойким теплоизолирующим материалом, и привод. Типоразмер «стенового» клапана равен размеру проема.
