Клапан КВП-120-НЗ(К)

Общие сведения

Клапаны КВП-120-НЗ(К) предназначены для открытия проемов в ограждающих конструкциях приточно-вытяжных каналов систем аварийной противодымной вентиляции. Клапаны не подлежат установке в помещениях категорий А и Б по взрывопожароопасности.

Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.

Вид климатического исполнения – УХЛ4 по ГОСТ 15150-69, в морозостойком исполнении Мс вид климатического исполнения и категория размещения – УХЛ2. Температура в месте установки привода клапана ограничивается рабочей температурой воздуха при эксплуатации  привода.

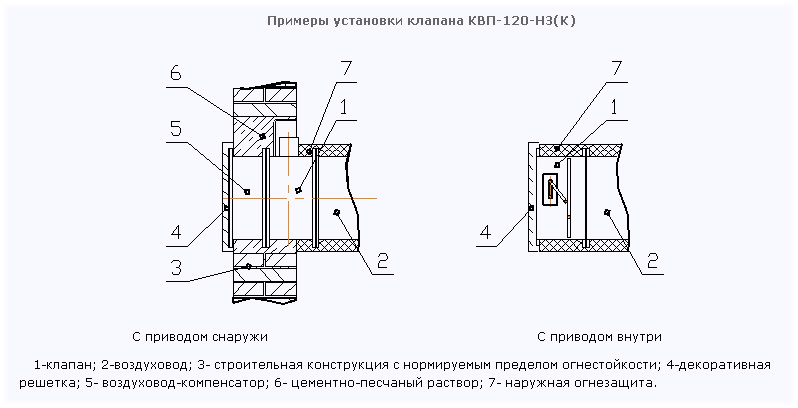

Клапаны могут устанавливаться в вертикальных и горизонтальных проемах приточно-вытяжных каналов противодымной вентиляции, в перекрытиях, подвесных потолках, на ответвлениях воздуховодов и в воздуховодах.

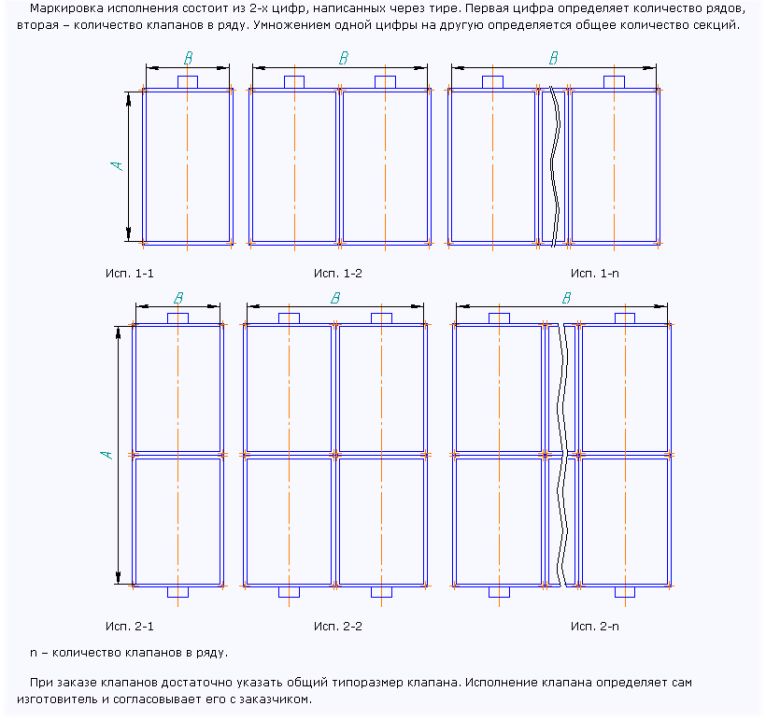

Клапаны выпускаются как канального типа для подсоединения к воздуховодам (с двумя присоединительными фланцами, с наружным (по умолчанию) расположением привода), так и стенового типа для установки в проем (с одним фланцем и расположением привода внутри (по умолчанию) корпуса клапана), в т.ч. «лифтового» исполнения.

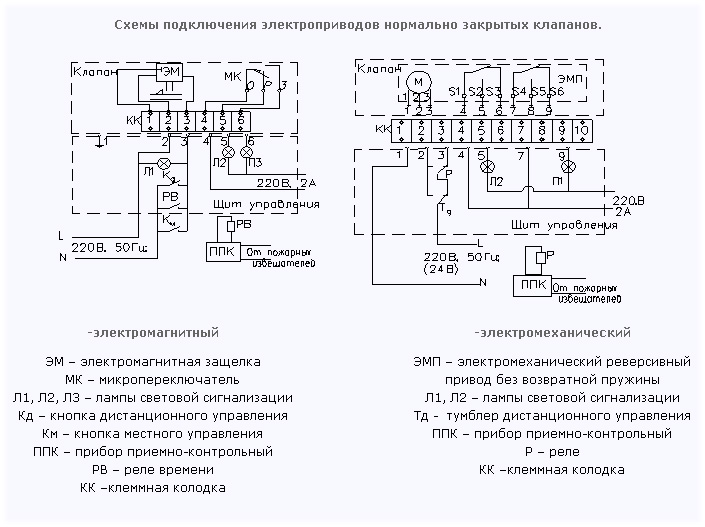

Для клапанов используются следующие приводы:

• пружинный привод с электромагнитной защелкой;
• электромеханические реверсивные приводы без возвратной пружины.

Конструкция

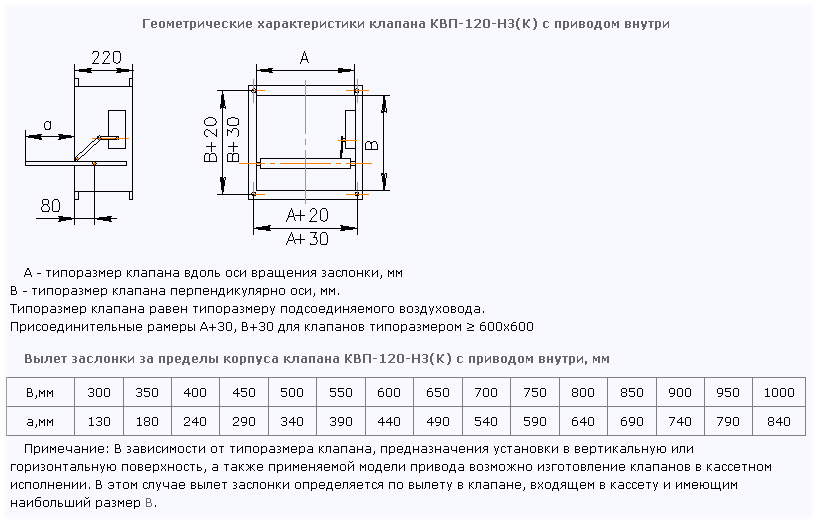

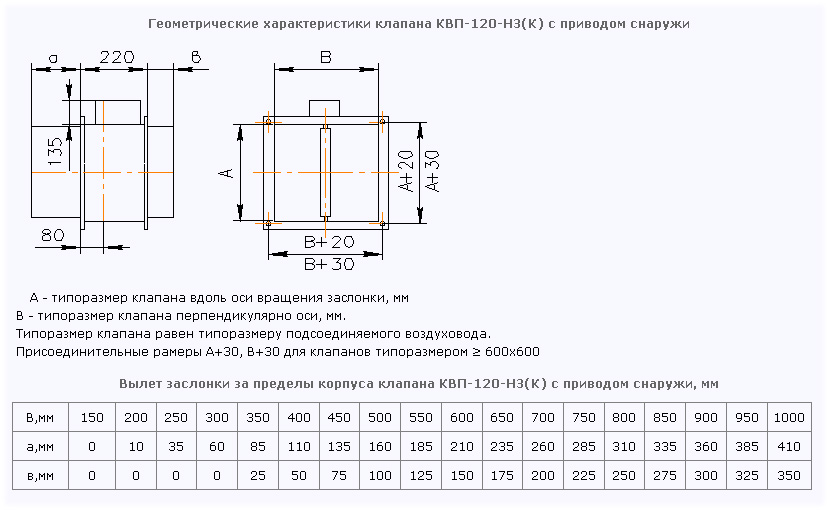

Клапан укороченного (канального) исполнения КВП-120-НЗ(К), являющимся конечным элементом противодымной системы, состоит из корпуса прямоугольной формы, заслонки и привода, расположенного снаружи или внутри корпуса. Корпус изготавливается из оцинкованной стали и конструктивно аналогичен отрезку воздуховода длиной 220 мм, с подсоединяемыми фланцами, изготовленными  из стандартных шин и уголков. Заслонка коробчатого типа изготавливается из оцинкованной стали и набивается внутри огнестойким теплоизолирующим материалом.

Клапан КВП-120-НЗ(К) не имеет смотрового люка, поэтому он может устанавливаться в конце воздуховода с непосредственным допуском к внутренней полости клапана.
