Клапан КВП-60-НО круглого сечения
Общие сведения
Клапан КВП-60-НО-D предназначен для блокирования распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования зданий и сооружений различного типа. Клапан не подлежит установке в помещениях категорий А и Б по взрывопожароопасности.Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.
Вид климатического исполнения – УХЛ4 по ГОСТ 15150-69, в морозостойком исполнении Мс вид климатического исполнения и категория размещения – УХЛ2. Температура в месте установки привода клапана ограничивается рабочей температурой воздуха при эксплуатации привода.
Для клапана используются следующие приводы:
- пружинный привод с электромагнитной защелкой;
- электромеханические приводы с возвратной пружиной;
- электромеханические реверсивные приводы без возвратной пружины.
Конструкция
Круглый клапан состоит из корпуса цилиндрической формы, заслонки и привода. Корпус изготавливается из оцинкованной стали и конструктивно аналогичен отрезку воздуховода длиной 400 мм с ниппельным или стандартным фланцевым подсоединением. Заслонка коробчатого типа круглой формы изготавливается из оцинкованной стали и набивается внутри огнестойким теплоизолирующим материалом.
Технические характеристики
Показать
| Наименование | Диаметр, мм | Длина, мм | Тип привода | Цена, руб. |
|---|---|---|---|---|
| КВП-60-НО-ВМ | 100 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 8 036.00 |
| КВП-60-НО-ВМ | 125 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 8 133.00 |
| КВП-60-НО-ВМ | 140 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 8 239.00 |
| КВП-60-НО-ВМ | 160 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 7 906.00 |
| КВП-60-НО-ВМ | 180 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 7 954.00 |
| КВП-60-НО-ВМ | 200 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 8 011.00 |
| КВП-60-НО-ВМ | 225 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 8 084.00 |
| КВП-60-НО-ВМ | 250 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 8 149.00 |
| КВП-60-НО-ВМ | 280 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 8 239.00 |
| КВП-60-НО-ВМ | 315 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 8 344.00 |
| КВП-60-НО-ВМ | 355 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 8 458.00 |
| КВП-60-НО-ВМ | 400 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 8 596.00 |
| КВП-60-НО-ВМ | 450 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 9 230.00 |
| КВП-60-НО-ВМ | 500 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 9 441.00 |
| КВП-60-НО-ВМ | 560 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 9 693.00 |
| КВП-60-НО-ВМ | 630 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 10 002.00 |
| КВП-60-НО-ВМ | 710 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 10 359.00 |
| КВП-60-НО-ВМ | 800 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 11 123.00 |
| КВП-60-НО-ВМ | 900 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 14 292.00 |
| КВП-60-НО-ВМ | 1000 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 14 820.00 |
| КВП-60-НО-ЭМ | 100 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 3 811.00 |
| КВП-60-НО-ЭМ | 125 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 3 916.00 |
| КВП-60-НО-ЭМ | 140 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | под расчет |
| КВП-60-НО-ЭМ | 160 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 3 664.00 |
| КВП-60-НО-ЭМ | 180 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 3 721.00 |
| КВП-60-НО-ЭМ | 200 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 3 786.00 |
| КВП-60-НО-ЭМ | 225 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 3 868.00 |
| КВП-60-НО-ЭМ | 250 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 3 949.00 |
| КВП-60-НО-ЭМ | 280 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 4 046.00 |
| КВП-60-НО-ЭМ | 315 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 4 160.00 |
| КВП-60-НО-ЭМ | 355 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 4 298.00 |
| КВП-60-НО-ЭМ | 400 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 4 453.00 |
| КВП-60-НО-ЭМ | 450 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 5 176.00 |
| КВП-60-НО-ЭМ | 500 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 5 411.00 |
| КВП-60-НО-ЭМ | 560 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 5 704.00 |
| КВП-60-НО-ЭМ | 630 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 6 045.00 |
| КВП-60-НО-ЭМ | 710 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 6 451.00 |
| КВП-60-НО-ЭМ | 800 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 7 321.00 |
| КВП-60-НО-ЭМ | 900 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 8 158.00 |
| КВП-60-НО-ЭМ | 1000 | 400 | Электромагнитный привод ЭМ(220В, 24В, 12В) | 9 051.00 |
| КВП-60-НО-ВМ-ВЗ | 100 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 22 620.00 |
| КВП-60-НО-ВМ-ВЗ | 125 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 22 750.00 |
| КВП-60-НО-ВМ-ВЗ | 140 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 22 896.00 |
| КВП-60-НО-ВМ-ВЗ | 160 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 22 474.00 |
| КВП-60-НО-ВМ-ВЗ | 180 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 22 555.00 |
| КВП-60-НО-ВМ-ВЗ | 200 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 22 628.00 |
| КВП-60-НО-ВМ-ВЗ | 225 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 22 734.00 |
| КВП-60-НО-ВМ-ВЗ | 250 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 22 831.00 |
| КВП-60-НО-ВМ-ВЗ | 280 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 22 953.00 |
| КВП-60-НО-ВМ-ВЗ | 315 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 23 108.00 |
| КВП-60-НО-ВМ-ВЗ | 355 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 23 286.00 |
| КВП-60-НО-ВМ-ВЗ | 400 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 23 498.00 |
| КВП-60-НО-ВМ-ВЗ | 450 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 24 343.00 |
| КВП-60-НО-ВМ-ВЗ | 500 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 24 643.00 |
| КВП-60-НО-ВМ-ВЗ | 560 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 25 017.00 |
| КВП-60-НО-ВМ-ВЗ | 630 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 25 464.00 |
| КВП-60-НО-ВМ-ВЗ | 710 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 25 992.00 |
| КВП-60-НО-ВМ-ВЗ | 800 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 27 048.00 |
| КВП-60-НО-ВМ-ВЗ | 900 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 30 964.00 |
| КВП-60-НО-ВМ-ВЗ | 1000 | 400 | Электромеханический привод с возвратной пружиной Belimo BM(BLF, BF) | 31 744.00 |

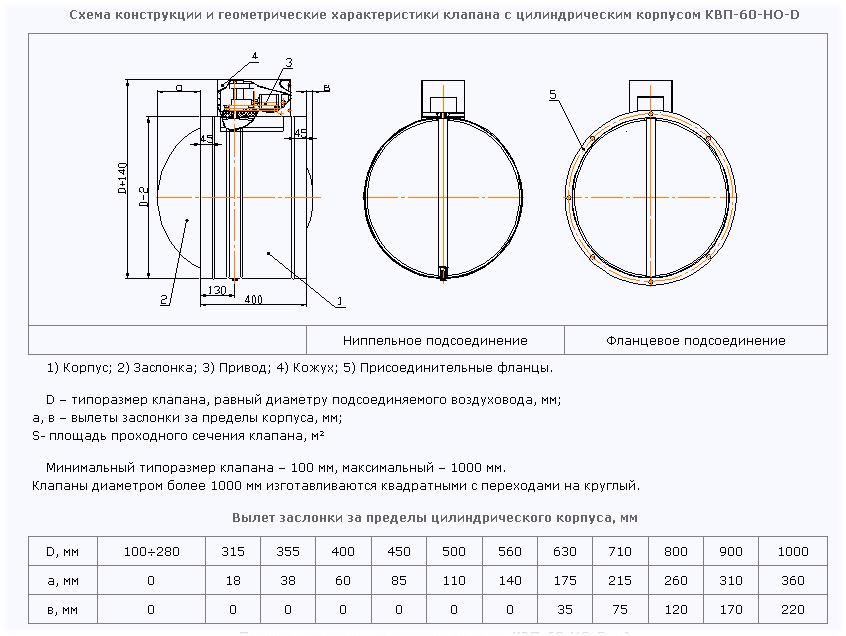

Схема конструкции и геометрические характеристики клапана КВП-60-НО-D
Примеры схем подключения электроприводов клапана КВП-60-НО-D
Площадь проходного сечения клапана КВП-60-НО-D
Схемы исполнения кассет клапана КВП-60-НО-D
Страна происхождения: Россия
Цена: от 3 664.00 руб.
