Клапан КВП-60-НО(С)

Общие сведения

Клапан КВП-60-НО(С) предназначен для блокирования распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования зданий и сооружений различного типа. Клапан не подлежит установке в помещениях категорий А и Б по взрывопожароопасности.

Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.

Вид климатического исполнения – УХЛ4 по ГОСТ 15150-69, в морозостойком исполнении Мс вид климатического исполнения и категория размещения – УХЛ2. Температура в месте установки привода клапана ограничивается рабочей температурой воздуха при эксплуатации  привода.

Для клапана используются следующие приводы:

• пружинный привод с электромагнитной защелкой;
• электромеханические приводы с возвратной пружиной;
• электромеханические реверсивные приводы без возвратной пружины.

Конструкция

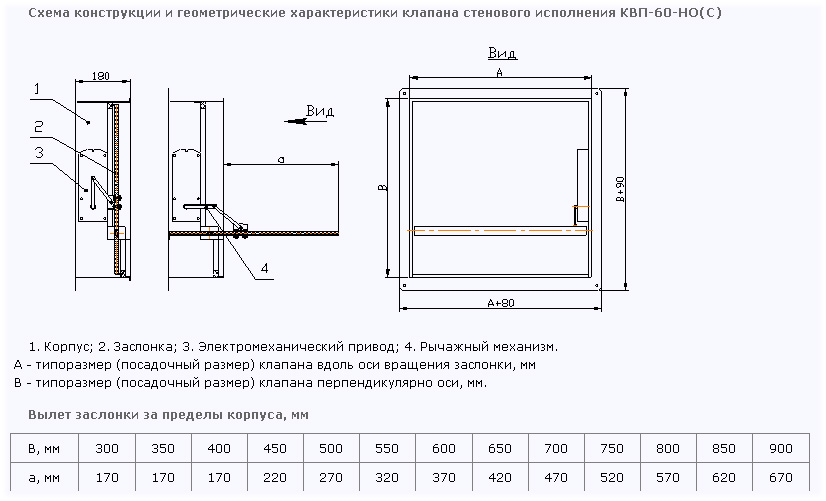

Клапан, предназначенный для установки в стену (стеновое исполнение, т.е. без подсоединения металлических воздуховодов), представляет собой прямоугольный корпус с минимальной длиной 180 мм с фланцем с одной стороны, внутри которого располагается заслонка коробчатого типа с огнестойким теплоизолирующим материалом и привод. Типоразмер «стенового» клапана равен размеру проема.
