Приточные диффузоры Elegant-VE, Elegant-VI, Elegant-VS

Приточный диффузор Elegant для настенного крепления с перфорированной передней пластиной и направляющими патрубками (VI и VS). Модификация VS имеет также съемный демпфер с измерительными наконечниками.

Назначение

Elegant был специально разработан для обеспечения подачи воздуха без сквозняков в офисах, гостиничных номерах и пр. Модели VI и VS с направляющими патрубками рекомендованы для охлажденного воздуха. Направляющие патрубки не позволяют воздушному потоку попадать в рабочие зоны до тех пор, пока воздух не прогреется. Максимально допустимая разница температур составляет ΔТ 10 °С. Elegant также подходит для систем с переменным расходом (VAV), как конечное распределительное устройство, обеспечивающее равномерное распределение воздуха. Может использоваться в вытяжных системах.

Конструкция

Elegant изготовлен из стали и имеет выпуклую переднюю пластину с перфорацией и направляющие сопла. Передняя панель покрашена белой порошковой краской (RAL 9010-80).

Модификации

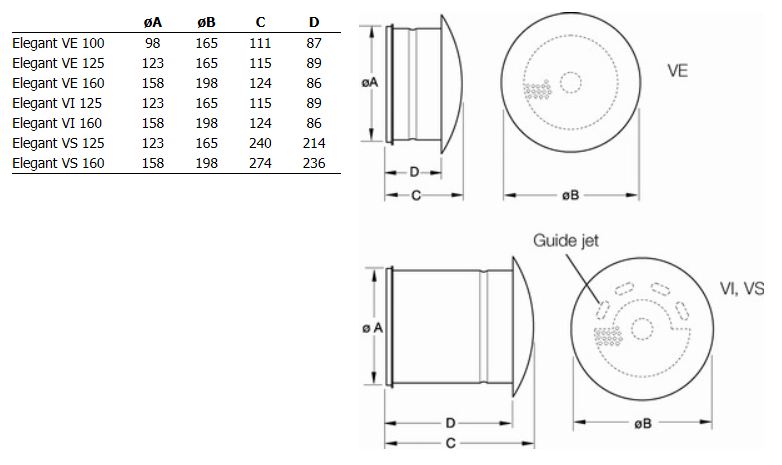

Elegant поставляется в двух размерах: диаметром ø125 и ø160 (модификация VE также диаметром ø100) и в трех различных исполнениях:

• VE - основная модель с перфорированной передней пластиной

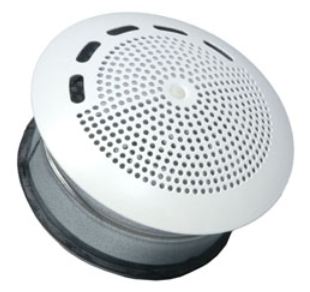

• VI - модель с перфорированной передней пластиной, направляющими соплами, измерительными наконечниками

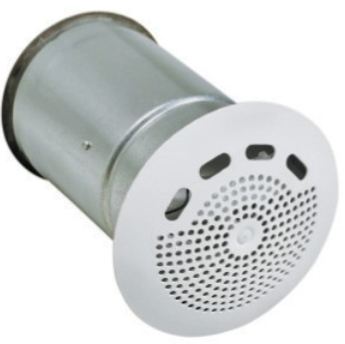

• VS - модель с перфорированной передней пластиной, направляющими соплами, измерительными наконечниками, регулирующим клапаном.

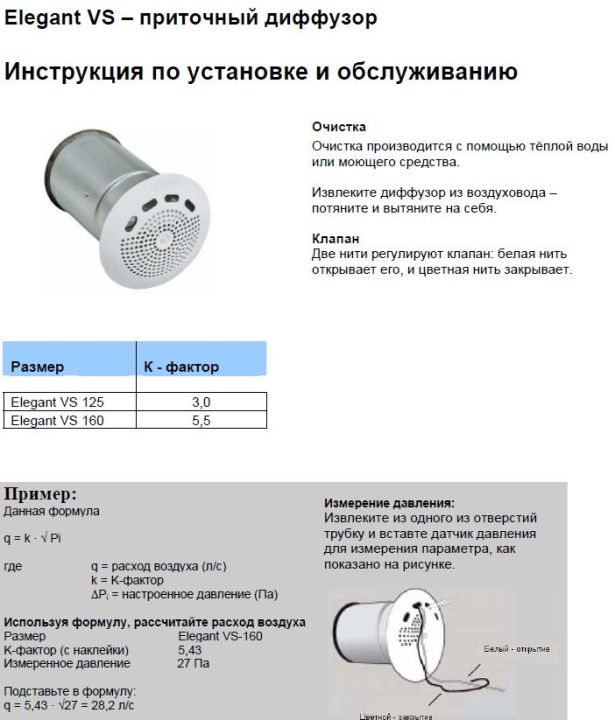

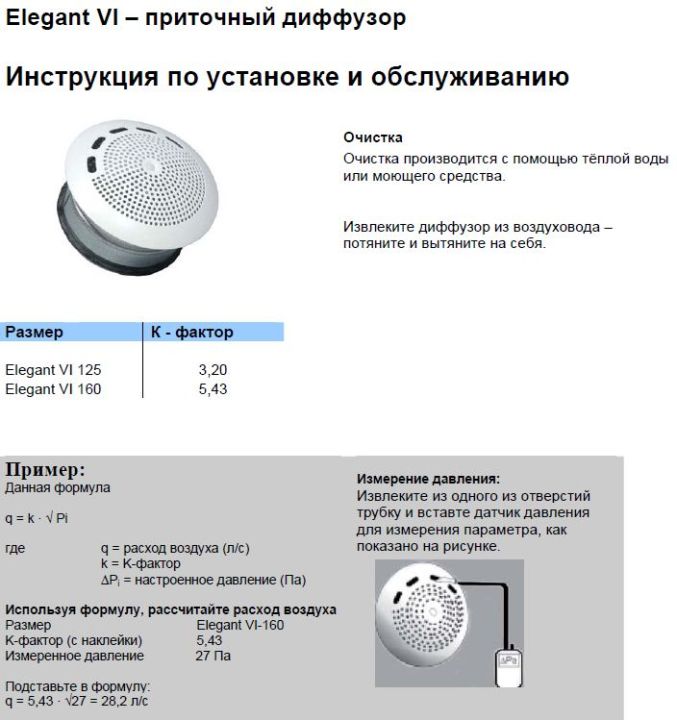

Монтаж

Диффузор устанавливается непосредственно на спиральный воздуховод с аналогичным внутренним диаметром с одновременным нажимом и вращением. Направляющие сопла на Elegant VI должны быть направлены вверх, а перфорация должна располагаться параллельно потолку.

---
