Вентилятор KBR-EC

Общие сведения

• Высокоэффективные ЕС-двигатели
• 100% регулирования скорости
• Встроенная защита двигателя
• Низкий уровень шума
• Максимальная температура перемещаемой среды 120°С

EC-технология - это интеллектуальная технология, использующая интегральную электронную систему управления, позволяющую убедиться что двигатель всегда работает с оптимальной нагрузкой. В сравнении с AC двигателями, эффективность использования энергии в EC-двигателях гораздо выше.

Другой особенностью энергоэффективных двигателей является их потенциал энергосбережения, не только при полной, но особенно и при частичной нагрузке. В таких режимах работы потери эффективности намного меньше, чем у асинхронных двигателей аналогичной мощности. Сниженное энергопотребление гарантирует снижение экплуатационных расходов.

Рекомендации по применению

Вентиляторы KBR предназначены для вытяжной вентиляции с высокими температурами перемещаемой среды (до 120 °C), например, для кухонь ресторанов и др., для удаления газов при сварных работах, для вентиляции промышленных хлебопекарных печей и т.д.

Конструкция

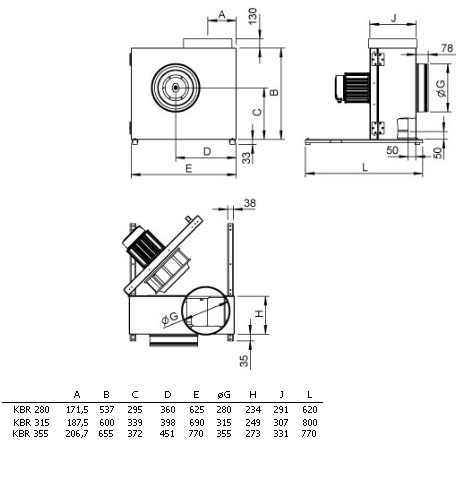

Корпус выполнен из двух листов оцинкованной листовой стали и изолирован слоем минеральной ваты толщиной 50 мм. Вентиляторы KBR-ЕС имеют откидную дверцу для удобства осмотра и обслуживания. Направление открытия дверцы можно менять с левого на правое. Вентилятор изолирован от корпуса с помощью соединителей, виброгасители встроены в несущую раму.

Двигатель

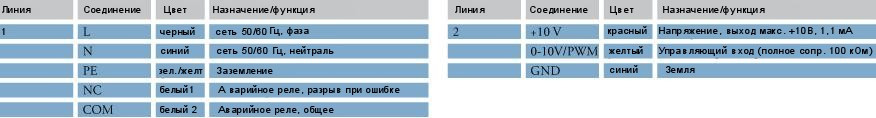

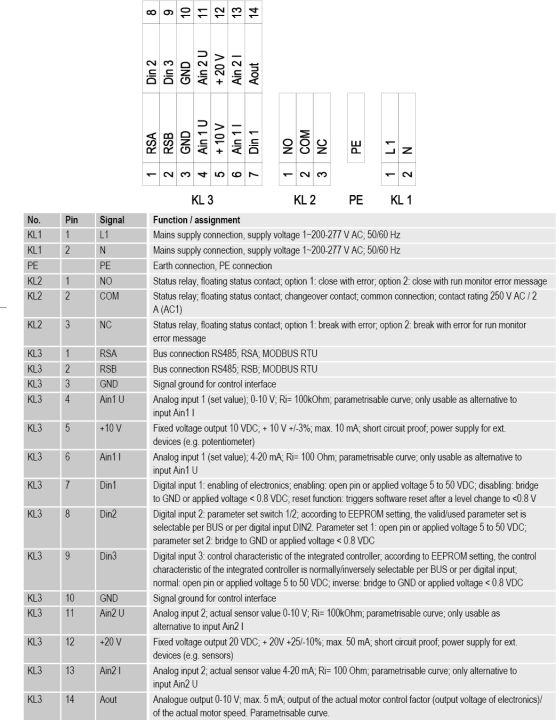

Вентиляторы KBRоборудованы высокоэффективными EC двигателями, с рабочим колесом с загнутыми назад лопатками из оцинкованной стали. Силовая электроника встроена в корпус двигателя. Все модели имеют один безпотенциальный терминал для сервисных сообщений. Все двигатели могут использоваться при частоте 50/60 Гц. Входной сигнал для однофазных двигателей может быть 200-270 В, для трёхфазных двигателей-380 и 480 В. Регулирование скорости осуществляется при помощи сигнала 0-10 В. Каждый двигатель имеет выход 10...20 В для подключения внешнего потенциометра или датчика.

Монтаж

КВR устанавливаются на несущую раму с виброгасителями, настенный монтаж осуществляется при помощи кронштейнов WBK (дополнительная принадлежность), допускается наружный монтаж при установке защитного кожуха WSD (дополнительная принадлежность).

• CO2RT- Датчик СO2
• CXE - Цифровой универсальный регулятор с функцией таймера
• HR1 - Комнатный регулятор влажности

• MTP 10 - Регулятор скорости (потенциометр)
• MTV-1/10 - Регулятор скорости
• IR24-P - Детектор движения
• RT 0-30 - Комнатный термостат

Принадлежности:

• ALS – Коллектор жира
• ASF – Входной фланец
• WBK – Кронштейн для настенного монтажа
• WSD – Кожух для защиты электродвигателя от атмосферных воздействий
