Дымососы ВД звс11

Общие сведения

• Среднего и высокого давления
• Одностороннего всасывания
• Направление вращения – правое и левое
• Вперед загнутые лопатки
• Количество лопаток - 32

Назначение дымососов ВД

Вентиляторы одностороннего всасывания типа ВД предназначены для подачи воздуха в топки паровых котлов. Такими тягодутьевыми машинами комплектуются котлы с уравновешенной тягой паропроизводительностью 1...25 т/ч, а также газомазутные водогрейные котлы теплопроизводительностью 0,5...16 Гкал/ч. Допускается применение вентиляторов в технологических установках различных отраслей народного хозяйства для перемещения чистого воздуха, а также в качестве дымососов на газомазутных котлах с уравновешенной тягой.

Вентиляторы типа ВД предназначены для эксплуатации при температуре окружающего воздуха не ниже -30°С и не выше +40°С; максимально допустимая температура перемещаемой среды на входе в вентиляторы +200°С. Дымососы ВД рассчитаны на на продолжительный режим работы в помещении и на открытом воздухе (вне помещения под навесом) в условиях умеренного климата (климатическое исполнение У, категория размещения 2, ГОСТ 15150-69). Допустимая температура окружающего воздуха не ниже -30°C и не выше +40°C.

Тягодутьевые машины типа ВД выпускаются правого и левого вращения. При правом вращении колесо вращается по часовой стрелке, если смотреть на колесо со стороны электродвигателя, при левом вращении –против часовой стрелки.

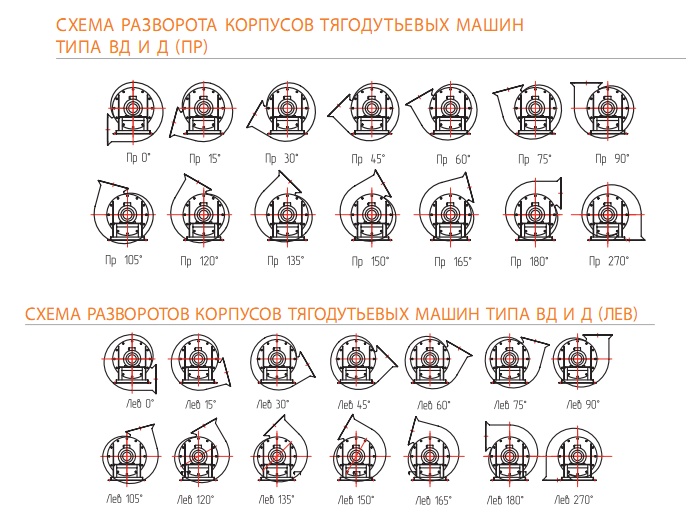

Улитка машин ВД изготавливается с углом разворота от 0°до 270° через каждые 15°, при этом ребра улитки, мешающие установке подрезаются.

* - Масса без электродвигателя.
