Вентилятор центробежный ВЦ 6-20 звс11
Общие сведения
Допустима замена обозначения «В» - взрывозащищенное, на «Р» согласно маркировке взрывозащиты оборудования указанного в Разрешении на применение № РРС 00-043785 и Приложению к Сертификату соответствия № РОСС RU.МН04.В00781.
Условия эксплуатации
- ТУ 4861-001-85589750
- Высокого давления
- Одностороннего всасывания

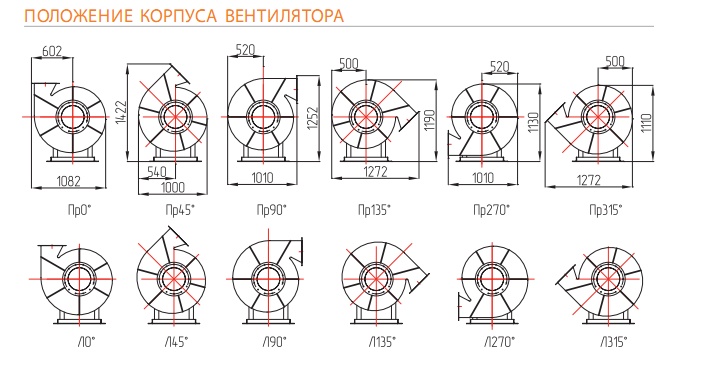

- Корпус – спиральный поворотный
- Лопатки рабочего колеса – загнутые назад
- Количество лопаток рабочего колеса – 16
- Варианты направление вращения – правое, левое
- Системы вентиляции производственных, общественных и жилых зданий
- Системы кондиционирования воздуха
- Технологические установки различного назначения: перемещение воздуха и других газопаровоздушных смесей, с содержанием пыли и других твердых примесей не более 0,1 г/м3, не содержащих липких и волокнистых материалов
индекс
|
Назначение и материалы
|
- | Общепромышленное исполнение, материал - углеродистая сталь |
Ж2 | Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до плюс 200°С), материал – углеродистая сталь |
К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
К1Ж2 | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь |
В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
ВЖ2 | Взрывозащищенное теплостойкое исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
Допустима замена обозначения «В» - взрывозащищенное, на «Р» согласно маркировке взрывозащиты оборудования указанного в Разрешении на применение № РРС 00-043785 и Приложению к Сертификату соответствия № РОСС RU.МН04.В00781.
Условия эксплуатации
- Вентиляторы эксплуатируются в условиях умеренного (У) и тропического (Т) климата, второй (2) и третьей (3) категории размещения, согласно ГОСТ 15150-69.
- При обеспечении защиты электродвигателя от атмосферных воздействий (осадков), допускается эксплуатация вентиляторов в условиях умеренного климата и первой (1) категории размещения, согласно ГОСТ 15150-69.
- Допустимая температура окружающей среды от минус 40°С до плюс 40°С.
Технические характеристики
Показать
Наименование | № | Мощность двигателя, кВт | Скорость вращения, об/мин | Производительность в рабочей зоне м3/час До | Материал | ... | Цена, руб. |
---|---|---|---|---|---|---|---|
ВЦ 6-20 | 8 | 37 | 3000 | 7600 | углеродистая сталь | 85 710.00 | |
ВЦ 6-20 К1 | 8 | 37 | 3000 | 7600 | нержавеющая сталь | под расчет | |
ВЦ 6-20 В | 8 | 37 | 3000 | 7600 | разнородные металлы | под расчет | |
ВЦ 6-20 ВК1 | 8 | 37 | 3000 | 7600 | нержавеющая сталь | под расчет | |
ВЦ 6-20 | 8 | 45 | 3000 | 9500 | углеродистая сталь | 98 115.00 | |
ВЦ 6-20 К1 | 8 | 45 | 3000 | 9500 | нержавеющая сталь | под расчет | |
ВЦ 6-20 В | 8 | 45 | 3000 | 9500 | разнородные металлы | под расчет | |
ВЦ 6-20 ВК1 | 8 | 45 | 3000 | 9500 | нержавеющая сталь | под расчет |
Цена: от 85 710.00 руб.
