Воздушная противодымная завеса ВПЗ-ИННОВЕНТ

Назначение

Воздушные противодымные завесы ВПЗ-HИННОВЕНТ предназначены для применения совместно с противопожарными воротами 1-го типа.
Возможность применения завес для других санитарноHтехнических целей определяет проектная организация заказчика.
Предел огнестойкости, не более – Е1 60 (работа при температуре окружающей среды не более 350 °С, не менее 60 минут).

Обеспечение предела огнестойкости осуществляется за счет нанесения огнезащитного покрытия на элементы противодымной завесы или иным предусмотренным строительным проектом способом. Огнезащитные покрытия или огнезащитные конструкции элементов завесы в комплект поставки не входят, определяются, наносятся и выполняются заказчиком.

Условия эксплуатации

Завесы предназначены для 2-й категории размещения по ГОСТ 15150H90 в условиях умеренного (У) и тропического (Т).
Максимальная расчетная температура среды, окружающей завесу, не более 350 °С.
В забираемом завесой воздухе не допускается наличие включений, агрессивных по отношению к сталям обыкновенного качества, взрывоопасных смесей, липких, волокнистых и абразивных веществ, с запыленностью не более 100 мг/м3 и температурой выше 40 °С (45 °С – для тропического исполнения).
Среднее квадратическое значение виброскорости внешних источников вибрации в местах установки завес не должно превышать 2 мм/с.
Дальнейшее использование завесы работавшей при пожаре – ЗАПРЕЩЕНО.

Устройство и принцип работы

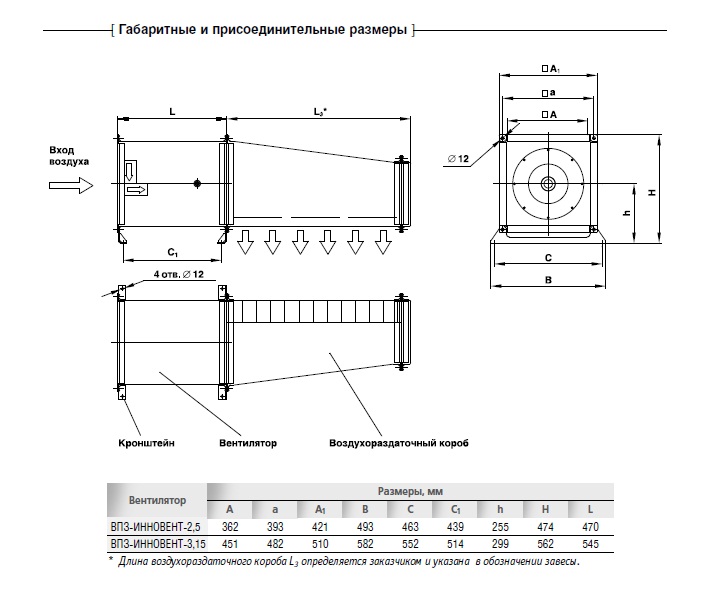

Воздушная противодымная завеса в базовом исполнении состоит из вентилятора и раздаточного короба.

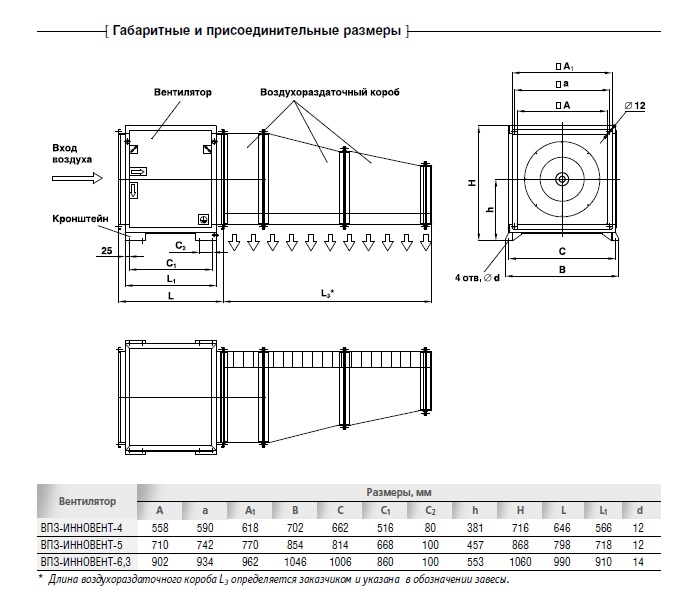

Завесы № 2,5 и 3,15 могут комплектоваться съемными опорными кронштейнами. В завесах № 4, 5, 6.3 опорные кронштейны входят в состав вентилятора.
Воздухораздаточный короб размещается горизонтально над воротами со стороны помещения хранения автомобилей.
Воздухораздаточный короб может быть выполнен из нескольких частей, в зависимости от ширины проема ворот.
Воздух в завесу должен поступать с улицы через систему воздуховодов. Далее воздух подается в зону ворот, препятствуя прохождению дымовых газов.

Производительность завесы указана:
с учетом условных аэродинамических потерь во входном воздуховоде 30#50 Па;
при максимальной длине воздухораздаточного короба;
при нормальных значениях климатических факторов по ГОСТ 15150
