Клапаны КЛАД-2 прямоугольного сечения

Общие сведения

Клапаны сертифицированы ВНИИПО МЧС России, Республиканским центром сертификации МЧС Республики Беларусь.

Назначение

Клапаны КЛАД-2 предназначены для применения в вытяжных и приточных системах противодымной вентиляции зданий и сооружений различного назначения.

Клапаны могут применяться в качестве дымовых и противопожарных нормально закрытых в соответствии с нормативными требованиями. Клапаны не подлежат установке в помещениях категорий А и Б по взрывопожароопасности.

Противопожарные нормально закрытые клапаны КЛАД-2,  предназначены для систем вытяжной и приточной противодымной вентиляции, а также для систем удаления дыма и газов после пожара в помещениях, защищаемых установками газового, аэрозольного или порошкового пожаротушения. В нор­мальных условиях эти клапаны закрыты. При пожаре НЗ клапаны открываются для обеспечения удаления дыма или подачи воздуха в защищаемые объемы, например, тамбур-шлюзы, незадымляемые лестничные клетки типа Н2, шахты лифтов, а также для удаления дыма и газов после тушения пожара газовыми, аэро­зольными или порошковыми установками. Конструкция НЗ клапанов и способы управления заслонкой ана­логичны дымовым клапанам, отличие заключается в области применения и режимах сертификационных испытаний этих клапанов.

Дымовые клапаны КЛАД-2 предназначены для систем вытяжной противодымной вентиляции. Дымовые клапаны в нормальных условиях закрыты. При пожаре эти клапаны должны открыться для удаления дыма из зоны задымления, а в остальных зонах, например, на других этажах здания, должны оставаться закрытыми для обеспечения нормативных требований по подсосу воздуха в канал дымоудаления. Для управления заслонкой дымовых клапанов используются электроприводы без термоэлемента.

Предел огнестойкости клапана:

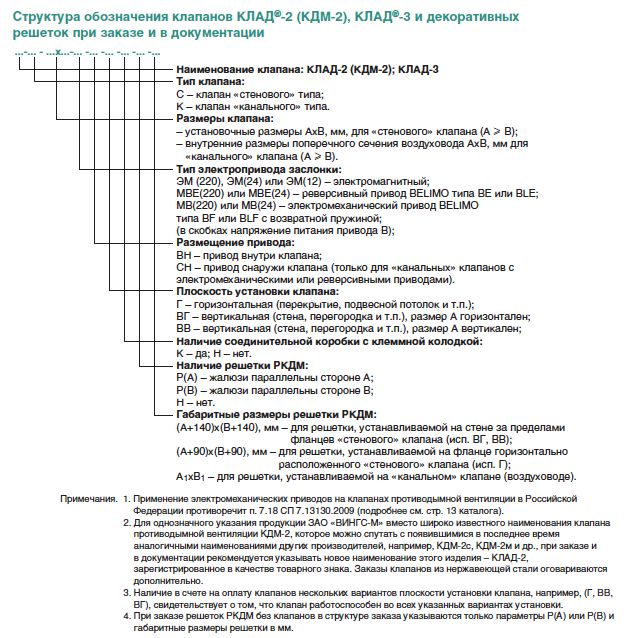

Типы клапанов

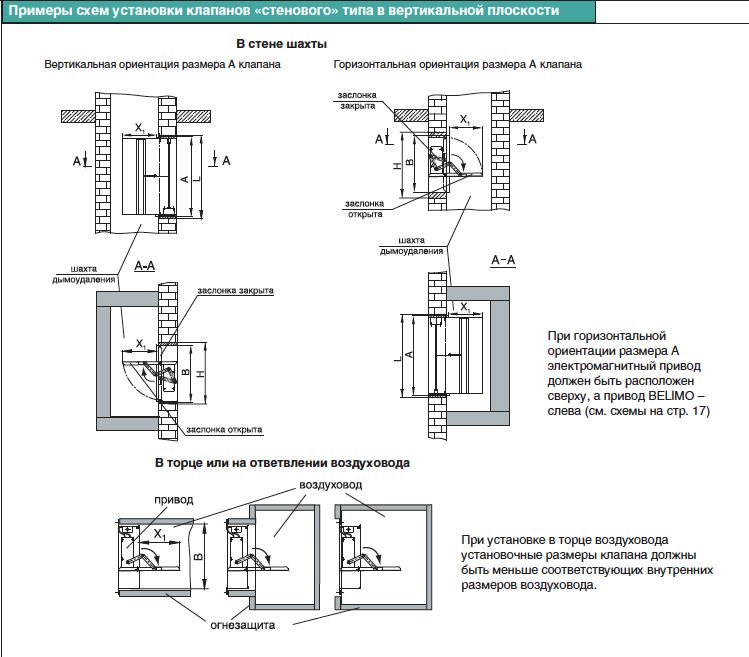

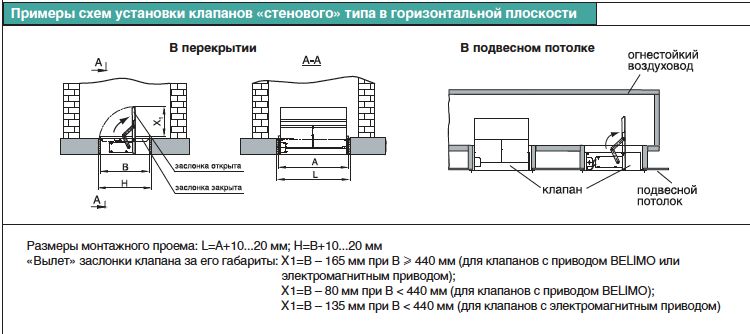

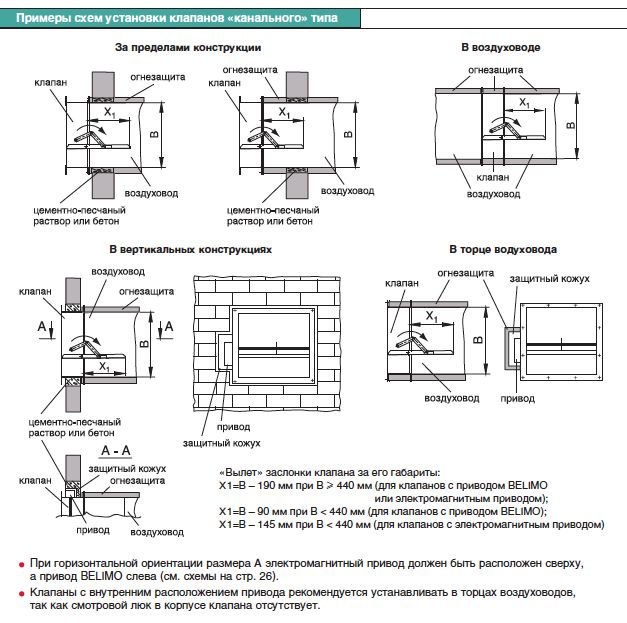

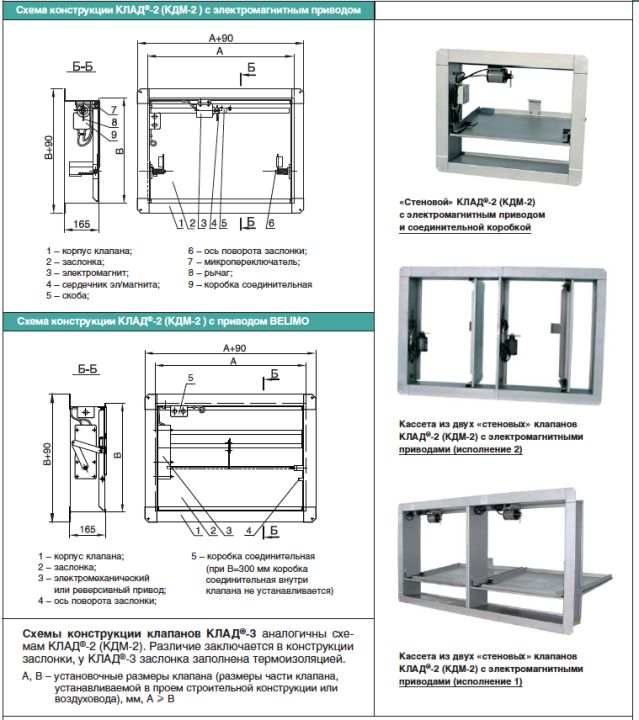

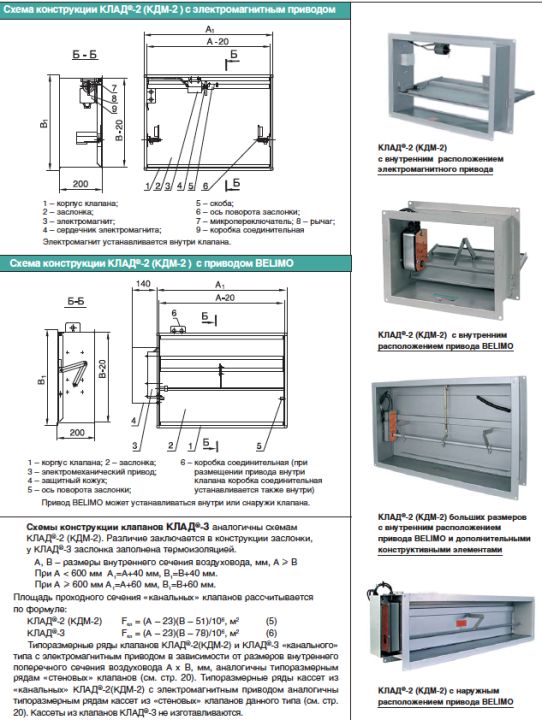

Клапаны выпускаются «стенового» типа с одним присоединительным фланцем и внутренним размещением привода, их удобно устанавливать в проемах стен, перегородок, воздуховодов, подвесных потолков, ограждающих конст­рукций шахт и т.п. Также клапаны выпускаются  «канального» типа с двумя присоединительными фланцами с наружным или внутренним размещением привода.

На клапанах могут устанавливаться следующие типы приводов:

• электромагнитный привод;
• электромеханический привод BELIMO с возвратной пружиной;
• реверсивный привод BELIMO.

Исполнение

Вид климатического исполнения клапанов – У3 по ГОСТ 15150-69. Клапаны могут устанавливаться внутри помещений с температурой среды от -30 °С до +40 °С при отсутствии прямого воздействия атмосферных осадков и конденсации влаги на заслонке.

Характеристики приводов
К числу преимуществ приводов BELIMO относятся:

• постоянный контроль цепи питания привода при незначительной потреблямой мощности;
• возможность дистанционного возврата заслонки в исходное положение;
• компактность конструкции;
• экономичность;
• совместимость с системами автоматики ведущих мировых производителей;
• длительный срок службы;
• надежность и прочность;
• удобство эксплуатации.

Приводы фирмы BELIMO применяются всеми ведущими производителями противопожарных клапанов в Европе и США.

При выборе типа привода и дополнительных устройств (например, тепловых замков), обеспечивающих срабатывание клапана, учитываются следующие факторы: назначение клапана (нормально открытый, нормально закрытый и дымовой); нормативные требования к способам управления срабатыванием клапана при пожаре; место установки клапана с точки зрения удобства проведения периодических испытаний и возможности управления им при пожаре; затраты на эксплуатацию клапанов.

Электромагнитные, электромеханические и реверсивные приводы позволяют обеспечить автоматическое, дистанционное и местное управление клапанами в соответствии с нормативными требованиями при надлежащем исполнении системы управления.

Подачу сигнала на открывание противопожарных нормально закрытых клапанов в системах подпора воздуха рекомендуется производить на 15-20 секунд раньше пуска вентиляторов.

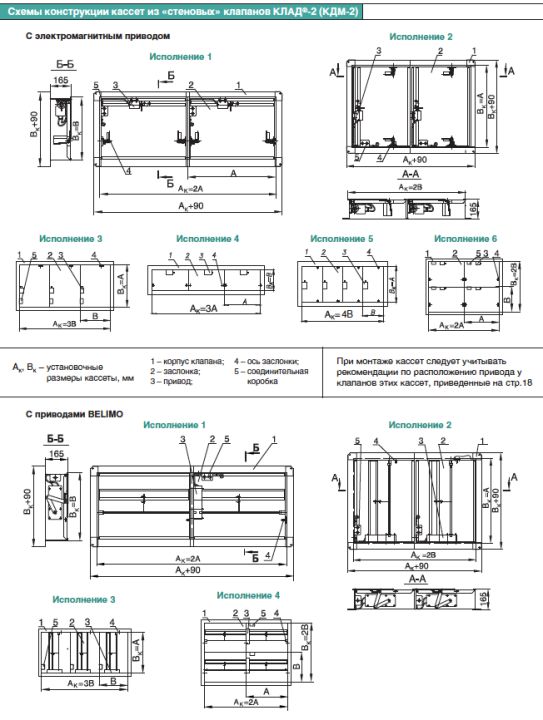

Проектирование системы автоматики управления кассетой из клапанов с электромагнитным приводом или приводом BELIMO осуществляется с учетом количества приводов в кассете.

При наличии нескольких приводов в кассете должно быть обеспечено одновременное срабатывание всех клапанов кассеты.

Условия использования клапанов

Окружающая среда должна быть взрывобезопасной, не содержащей агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию. Рекомендуемое значение скорости газа через проходное сечение клапана – не более 20 м·с-1.

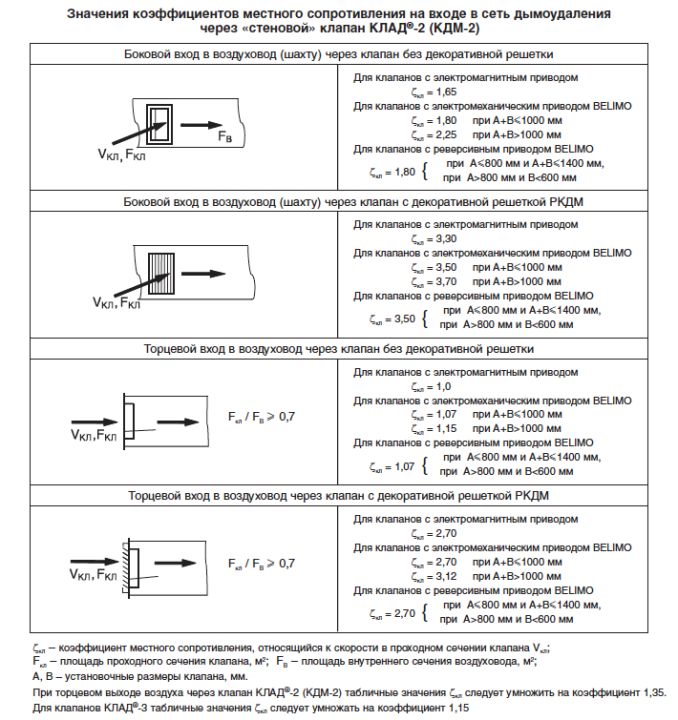

Указанные в таблицах значения коэффициента  ζкл учитывают все местные сопротивления начального участка сети дымоудаления, обусловленные следующими факторами:

Представленные значения коэффициентов местного сопротивления получены на специально созданном для этой цели аэродинамическом стенде с использованием методов математического моделирования исследуемого процесса.

Численное значение коэффициента определялось путем испытаний клапанов КЛАД-2 на специально созданной установке. Испытания проводились с клапанами разных размеров при различных перепадах давления на закрытой заслонке.

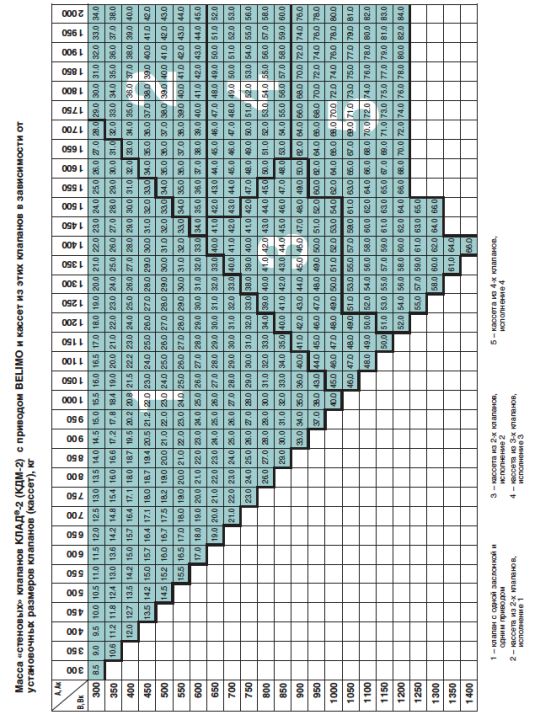

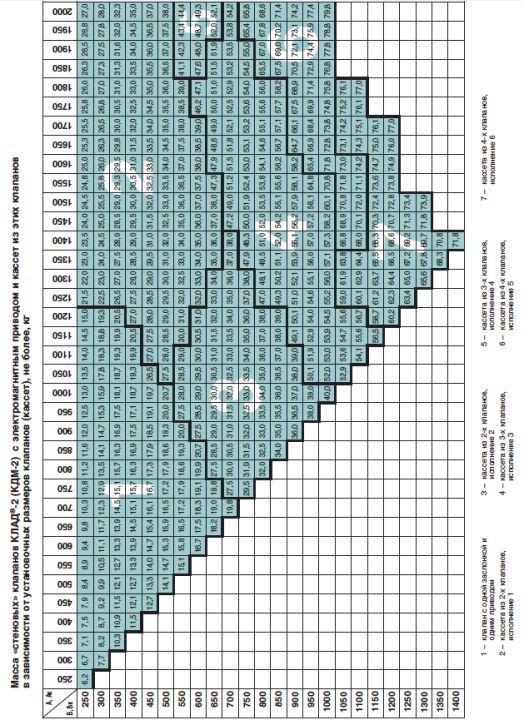

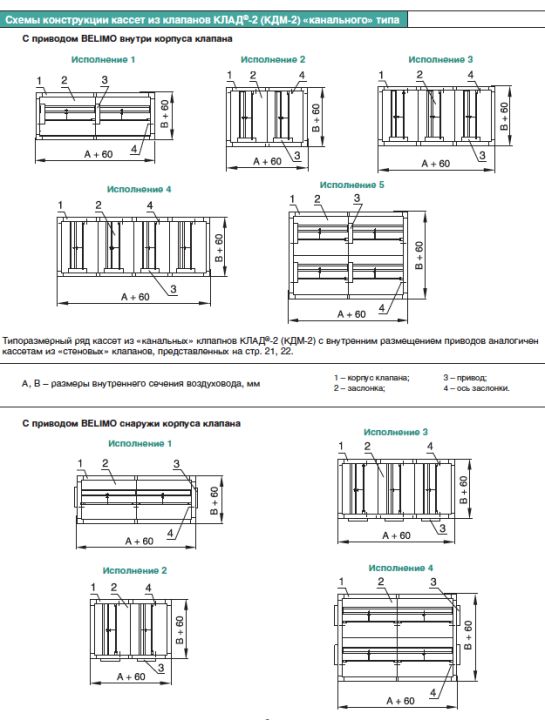

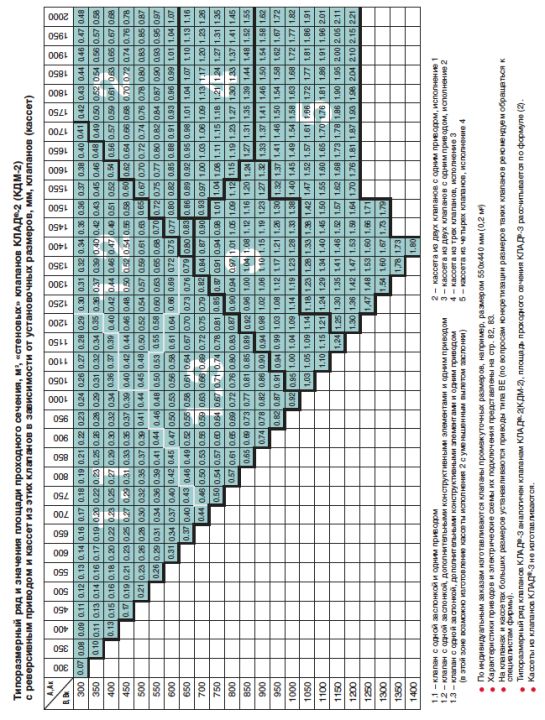

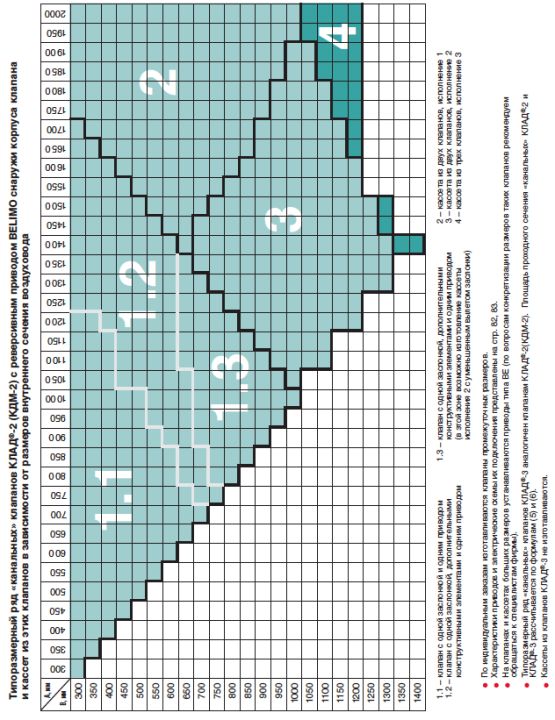

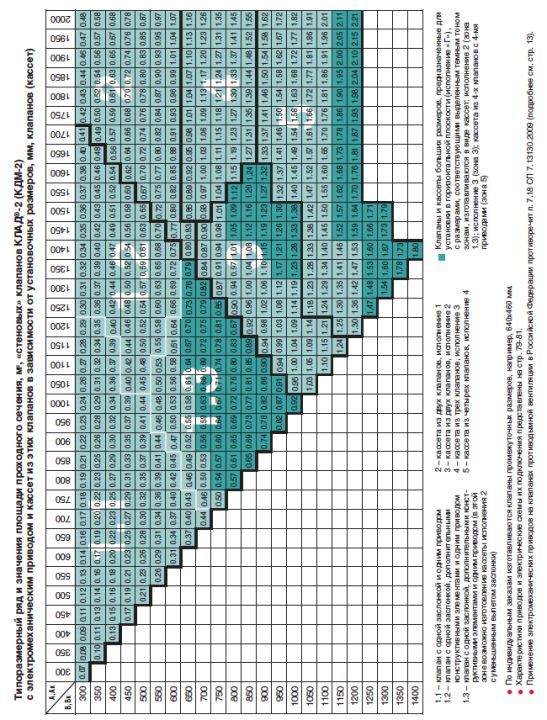

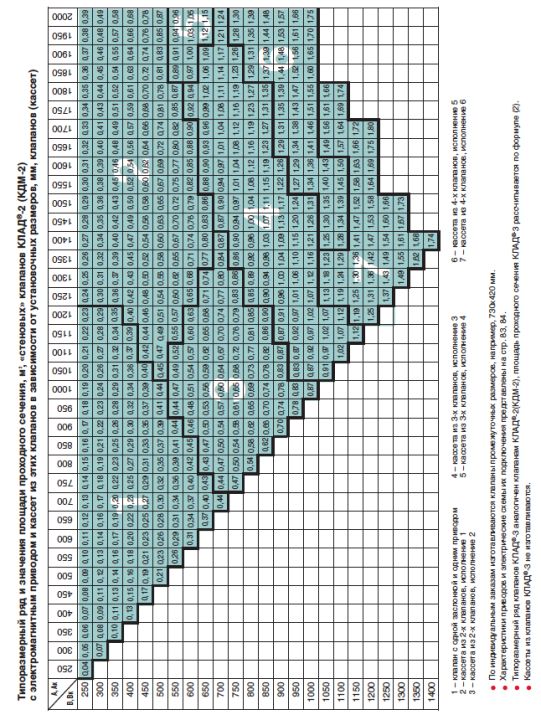

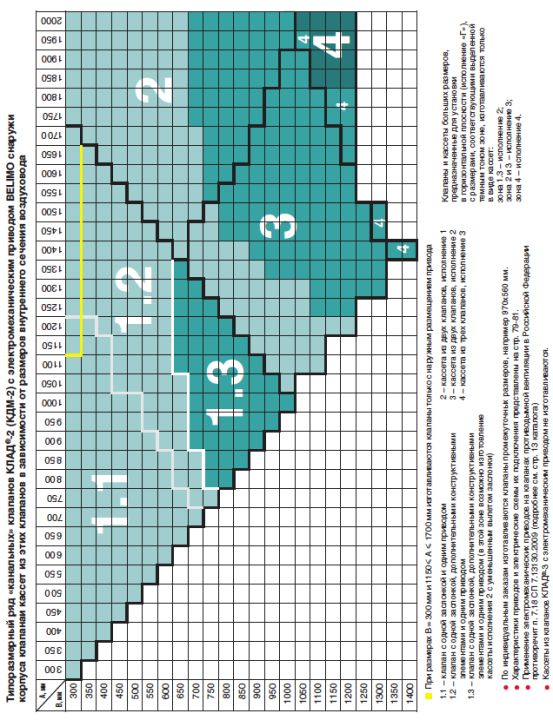

Типоразмерные  ряды клапанов КЛАД-2 «канального» типа с электромагнитным приводом и кассет их этих клапанов в зависимости от размеров внутреннего поперечного сечения воздуховода А х В, мм,аналогичны типоразмерным рядам «стеновых» клапанов.

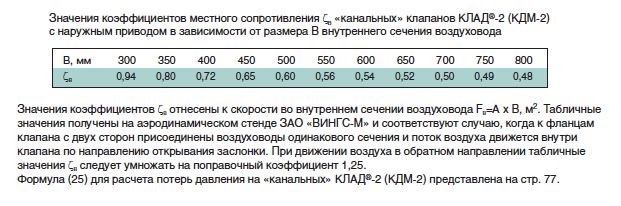

Значения коэффициентов ζВ отнесены к скорости во внутреннем сечении воздуховода FВ=А х В, м2.

Табличные значения получены на аэродинамическом стенде и соответствуют случаю, когда к фланцам клапана с двух сторон присоединены воздуховоды одинакового сечения и поток воздуха движется
внутри клапана по направлению открывания заслонки. При движении воздуха в обратном направлении табличные значения ζВ следует умножать на поправочный коэффициент 1,25.

Решетка

Отличительной особенностью функционирования системпротиводымной вентиляции является высокая скорость движения газа в клапанах этих систем, которая часто достигает 15-17 м/с. Использование общевентиляционных решеток в этих условиях приводит к большим потерям давления на начальном участке сети вытяжной противодымной вентиляции. Применение декоративных откидных панелей на дымовых клапанах, устанавливаемых на стенах коридоров в соответствии с нормативными требованиями, представляет опасность для людей независимо от способа открывания «вниз» или «вверх» и является недопустимым в соответствии с п.п. 6.16 и 6.26 СНиП 21-01-97.

Для решения указанных проблем специалистами разработана декоративная решетка РКДМ с пониженным аэродинамическим сопротивлением для «стеновых» клапанов КЛАД-2 (КДМ-2) и КЛОП-3.

Снижение аэродинамического сопротивления  решетки РКДМ достигнуто за счет специальной формы профиля и угла наклона жалюзи.

Решетка РКДМ может устанавливаться также на «канальных» клапанах КЛАД-2 и на торцах воздуховодов. При этом габаритные размеры
решетки должны соответствовать размерам фланцев воздуховода, что должно оговариваться в заказе.

Решетка крепится непосредственно к фланцу «канального» клапана.

Особенности маркировки
При покупке клапанов выдаются технические паспорта со штемпельной печатью синего цвета в правом верхнем углу лицевой стороны обложки. Обложки паспортов сделаны из плотной цветной бумаги, для каждого вида клапана своего цвета. Каждый технический паспорт имеет свой номер, который размещается в центре паспорта. Номер технического паспорта совпадает с номером счета, согласно которому отпускается данная партия продукции. Например: 15/6. Если на партию клапанов необходимо несколько технических паспортов согласно одному счету, то они нумеруются порядковыми цифрами через дефис от номера счета. Например: 15/6-1, 15/6-2 и т. д.

На размещенной в техническом паспорте копии сертификата пожарной безопасности ставится штемпельная печать синего цвета и подпись уполномоченного лица.

Этикетки с серийными номерами клапанов наклеены на корпуса клапанов. Каждая из них имеет свой цвет: КДМ-2 – зеленый, КЛАД^®-2 – золотисто-желтый. Этикетки, так же как и защитная марка, изготовлены из металлизированной фольги. Надписи на основном фоне золотистого цвета, на горизонтальной красной полосе внизу этикетки – черного.

Дополнительно на корпус клапана наклеиваются этикетки с указанием функционального назначения клапана (НО, НЗ, Д) и предела огнестойкости. Кроме того, на клапаны с электромагнитным приводом наклеиваются этикетки со схемой подключения электромагнита и микропереключателей, а также этикетки с указанием положения заслонки («открыто», «закрыто»).

---
