Клапаны КЛАД-3

Типы клапанов

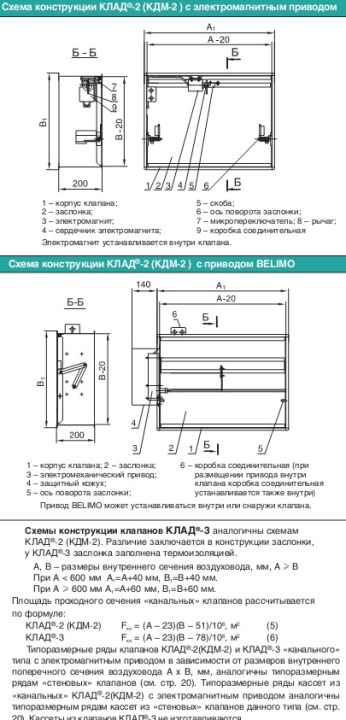

Клапаны выпускаются «стенового» типа с одним присоединительным фланцем и внутренним размещением привода, их удобно устанавливать в проемах стен, перегородок, воздуховодов, подвесных потолков, ограждающих конст­рукций шахт и т.п. Также клапаны выпускаются  «канального» типа с двумя присоединительными фланцами с наружным или внутренним размещением привода.

 Корпус клапанов КЛАД^®-3 и заслонка коробчатого типа, заполненная термоизоляцией, изготавливаются из оцинкованной стали.

На клапанах могут устанавливаться следующие типы приводов:

• электромагнитный привод;
• электромеханический привод BELIMO с возвратной пружиной;
• реверсивный привод BELIMO.

Исполнение

Вид климатического исполнения клапанов – У3 по ГОСТ 15150-69. Клапаны могут устанавливаться внутри помещений с температурой среды от -30 °С до +40 °С при отсутствии прямого воздействия атмосферных осадков и конденсации влаги на заслонке.

Характеристики приводов
К числу преимуществ приводов BELIMO относятся:

• постоянный контроль цепи питания привода при незначительной потреблямой мощности;
• возможность дистанционного возврата заслонки в исходное положение;
• компактность конструкции;
• экономичность;
• совместимость с системами автоматики ведущих мировых производителей;
• длительный срок службы;
• надежность и прочность;
• удобство эксплуатации.

Приводы фирмы BELIMO применяются всеми ведущими производителями противопожарных клапанов в Европе и США.

При выборе типа привода и дополнительных устройств (например, тепловых замков), обеспечивающих срабатывание клапана, учитываются следующие факторы: назначение клапана (нормально открытый, нормально закрытый и дымовой); нормативные требования к способам управления срабатыванием клапана при пожаре; место установки клапана с точки зрения удобства проведения периодических испытаний и возможности управления им при пожаре; затраты на эксплуатацию клапанов.

Электромагнитные, электромеханические и реверсивные приводы позволяют обеспечить автоматическое, дистанционное и местное управление клапанами в соответствии с нормативными требованиями при надлежащем исполнении системы управления.

Подачу сигнала на открывание противопожарных нормально закрытых клапанов в системах подпора воздуха рекомендуется производить на 15-20 секунд раньше пуска вентиляторов.

Проектирование системы автоматики управления кассетой из клапанов с электромагнитным приводом или приводом BELIMO осуществляется с учетом количества приводов в кассете.

Условия использования клапанов

Окружающая среда должна быть взрывобезопасной, не содержащей агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию. Рекомендуемое значение скорости газа через проходное сечение клапана – не более 20 м·с^-1.м и особенностями потока внутри клапана;

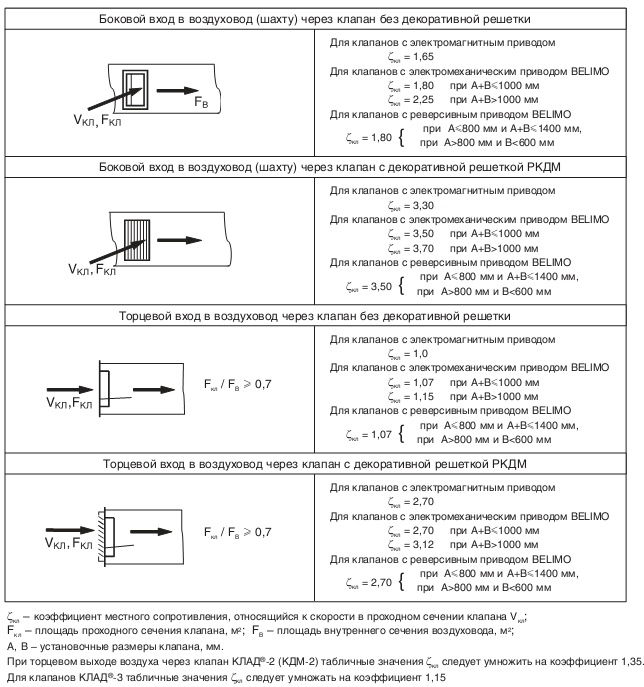

Отличительной особенностью функционирования систем противодымной вентиляции является высокая скорость движения газа в клапанах этих систем, которая часто достигает 15-17 м/с. Использование общевентиляционных решеток в этих условиях приводит к большим потерям давления на начальном участке сети вытяжной противодымной вентиляции.
Применение декоративных откидных панелей на дымовых клапанах, устанавливаемых на стенах коридоров в соответствии с нормативными требованиями, представляет опасность для людей независимо от способа открывания «вниз» или «вверх» и является недопустимым в соответствии с требованиями «Технического регламента о требованиях пожарной безопасности» (см.  ч. 1 и ч. 2 ст. 53; ч. 1 ст. 89) и СП 1.13130.2009 «Системы противопожарной защиты. Эвакуационные пути и выходы» (см. п. 4.3.3).
Для решения указанных проблем специалистами была разработана декоративная решетка РКДМ с пониженным аэродинамическим сопротивлением.

Декоративная решётка
Снижение аэродинамического сопротивления  решетки РКДМ достигнуто за счет специальной формы профиля и угла наклона жалюзи.

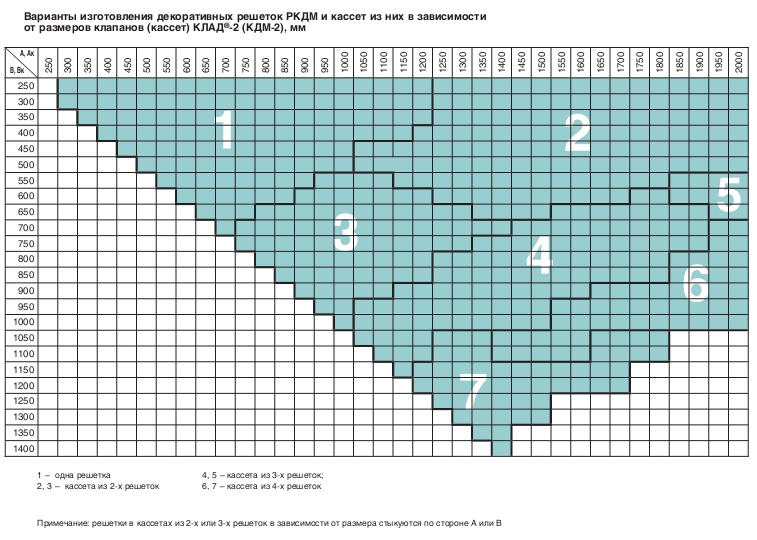

Решетка РКДМ может устанавливаться также на «канальных» клапанах и на торцах воздуховодов. При этом габаритные размеры решетки должны соответствовать размерам фланцев воздуховода, что должно оговариваться в заказе.
Решетка крепится непосредственно к фланцу «канального» клапана или воздуховода.

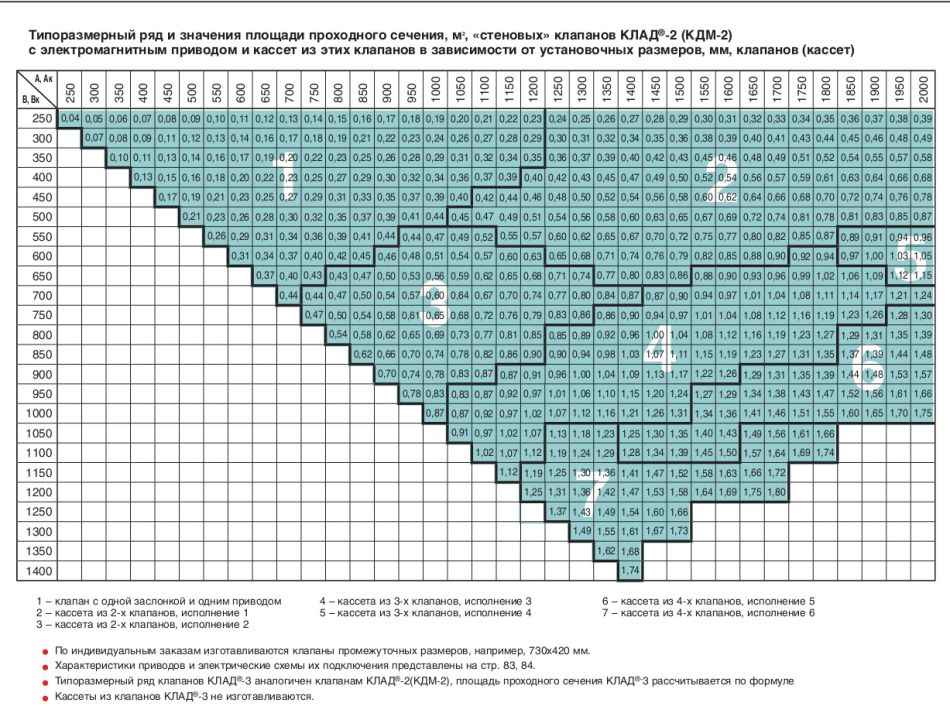

Площадь проходного сечения «стеновых» клапанов КЛАД^®-3 рассчитывается по формуле: F_кл=(A – 30)(B – 77)/10⁶, м²

Особенности маркировки
При покупке клапанов выдаются технические паспорта со штемпельной печатью синего цвета в правом верхнем углу лицевой стороны обложки. Обложки паспортов сделаны из плотной цветной бумаги, для каждого вида клапана своего цвета. Каждый технический паспорт имеет свой номер, который размещается в центре паспорта. Номер технического паспорта совпадает с номером счета, согласно которому отпускается данная партия продукции. Например: 15/6. Если на партию клапанов необходимо несколько технических паспортов согласно одному счету, то они нумеруются порядковыми цифрами через дефис от номера счета. Например: 15/6-1, 15/6-2 и т. д.

На размещенной в технинеском паспорте копии сертификата пожарной безопасности ставится штемпельная печать синего цвета и подпись уполномоченного лица.

Этикетки с серийными номерами клапанов наклеены на корпуса клапанов. Каждая из них имеет свой цвет. Этикетки, так же как и защитная марка, изготовлены из металлизированной фольги. Надписи на основном фоне золотистого цвета, на горизонтальной красной полосе внизу этикетки – черного.

Дополнительно на корпус клапана наклеиваются этикетки с указанием функционального назначения клапана (НО, НЗ, Д) и предела огнестойкости. Кроме того, на клапаны с электромагнитным приводом наклеиваются этикетки со схемой подключения электромагнита и микропереключателей, а также этикетки с указанием положения заслонки («открыто», «закрыто»).

---
