Вентилятор ВР 80-75 ДУ звс11 (дымоудаление 400 и 600гр.С)
Общие сведения
Вентиляторы типа ВР 80-75 ДУ применяются в стационарных аварийных системах вытяжной вентиляции для удаления возникающих при пожаре газов и одновременного отвода тепла за пределы помещения. Вентиляторы могут перемещать газовоздушные смеси с температурой до 400°С в течение 120 минут и до 600°С в течение 60 минут.
Перемещаемая среда не должна содержать взрывчатых веществ и волокнистых материалов.
Варианты изготовления:
Вентиляторы изготавливаются по 1-ой конструктивной схеме исполнения по условиям применения:
Допустима замена обозначения «В» - взрывозащищенное, на «Р» согласно маркировке взрывозащиты оборудования указанного в Разрешении на применение № РРС 00-043785 и Приложению к Сертификату соответствия № РОСС RU.МН04.В00781.
Условия эксплуатации
- ТУ 4861-001-85589750
- Низкого давления
- Одностороннего всасывания
- Корпус – спиральный поворотный
- Лопатки рабочего колеса – загнутые назад
- Количество лопаток рабочего колеса – 12
- Варианты направления вращения – правое, левое
Вентиляторы типа ВР 80-75 ДУ применяются в стационарных аварийных системах вытяжной вентиляции для удаления возникающих при пожаре газов и одновременного отвода тепла за пределы помещения. Вентиляторы могут перемещать газовоздушные смеси с температурой до 400°С в течение 120 минут и до 600°С в течение 60 минут.
Перемещаемая среда не должна содержать взрывчатых веществ и волокнистых материалов.
Варианты изготовления:
Вентиляторы изготавливаются по 1-ой конструктивной схеме исполнения по условиям применения:
| индекс
|
Назначение и материалы
|
| 01 | Рабочее колесо - из жаростойкой нержавеющей стали, корпус из оцинкованной стали для эксплуатации в течение 60 минут при температуре перемещаемой среды 600°С. |
| 02 | Рабочее колесо изготавливается из жаростойкой углеродистой стали со специальным покрытием, корпус из оцинкованной стали для эксплуатации в течение 120 минут при температуре перемещаемой среды 400°С. |
Допустима замена обозначения «В» - взрывозащищенное, на «Р» согласно маркировке взрывозащиты оборудования указанного в Разрешении на применение № РРС 00-043785 и Приложению к Сертификату соответствия № РОСС RU.МН04.В00781.
Условия эксплуатации
- Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределами зоны постоянного пребывания людей.
- Вентиляторы эксплуатируются в условиях умеренного (У) и тропического (Т) климата, второй (2) и третьей (3) категории размещения, согласно ГОСТ 15150-69.
- При обеспечении защиты электродвигателя от атмосферных воздействий (осадков), допускается эксплуатация вентиляторов в условиях умеренного климата и первой (1) категории размещения, согласно ГОСТ 15150-69.
- Температура среды, перемещаемой вентиляторами: ВР80-75-3,15ДУ-01…12,5ДУ-01 - 600ºС; ВР80-75-3,15ДУ-02…12,5ДУ-02 - 400ºС
- Допустимая температура окружающей среды от минус 40°С до плюс 40°С.
- Вентиляторы используются для перемещения невзрывоопасных дымовоздушных смесей, не содержащих взрывчатых веществ, волокнистых и липких материалов, токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию, с запыленностью не более 10 мг/м3 .
Не забудьте приобрести термостойкие гибкие вставки круглого и квадратного сечения
Технические характеристики
Показать
| Наименование | № | Мощность двигателя, кВт | Скорость вращения, об/мин | Относительный диаметр колеса | Производительность в рабочей зоне м3/час До | ... | Цена, руб. |
|---|---|---|---|---|---|---|---|
| ВР 80-75 ДУ 02 | 5 | 0,55 | 1000 | 1 | 5050 | 23 413.00 | |
| ВР 80-75 ДУ 02 | 5 | 0,55 | 1000 | 0,9 | 4860 | 24 322.00 | |
| ВР 80-75 ДУ 02 | 5 | 0,75 | 1000 | 1,05 | 5400 | 24 682.00 | |
| ВР 80-75 ДУ 01 | 5 | 0,75 | 1000 | 1,05 | 5400 | 25 591.00 | |
| ВР 80-75 ДУ 02 | 5 | 1,1 | 1000 | 1,1 | 5900 | 24 302.00 | |
| ВР 80-75 ДУ 01 | 5 | 1,1 | 1000 | 1,1 | 5900 | 25 211.00 | |
| ВР 80-75 ДУ 02 | 5 | 1,5 | 1500 | 0,9 | 7240 | 25 276.00 | |
| ВР 80-75 ДУ 02 | 5 | 1,5 | 1500 | 0,95 | 7500 | 26 185.00 | |
| ВР 80-75 ДУ 02 | 5 | 2,2 | 1500 | 1 | 7550 | 27 049.00 | |
| ВР 80-75 ДУ 01 | 5 | 2,2 | 1500 | 1 | 7550 | 27 958.00 | |
| ВР 80-75 ДУ 02 | 5 | 3 | 1500 | 1,05 | 8200 | 29 264.00 | |
| ВР 80-75 ДУ 01 | 5 | 3 | 1500 | 1,05 | 8200 | 30 173.00 | |
| ВР 80-75 ДУ 02 | 6,3 | 1,1 | 1000 | 0,9 | 9000 | 26 120.00 | |
| ВР 80-75 ДУ 02 | 6,3 | 1,1 | 1000 | 0,95 | 9800 | 27 938.00 | |
| ВР 80-75 ДУ 02 | 6,3 | 1,5 | 1000 | 0,9 | 9000 | 29 322.00 | |
| ВР 80-75 ДУ 02 | 6,3 | 1,5 | 1000 | 0,95 | 9800 | 31 140.00 | |
| ВР 80-75 ДУ 02 | 6,3 | 2,2 | 1000 | 1 | 11300 | 31 704.00 | |
| ВР 80-75 ДУ 02 | 6,3 | 2,2 | 1000 | 1,05 | 11000 | 33 522.00 | |
| ВР 80-75 ДУ 02 | 6,3 | 3 | 1000 | 1,1 | 12000 | 35 044.00 | |
| ВР 80-75 ДУ 01 | 6,3 | 3 | 1000 | 1,1 | 12000 | 36 862.00 | |
| ВР 80-75 ДУ 02 | 6,3 | 5,5 | 1500 | 1 | 12000 | 36 262.00 | |
| ВР 80-75 ДУ 02 | 6,3 | 5,5 | 1500 | 0,9 | 13000 | 38 080.00 | |
| ВР 80-75 ДУ 02 | 6,3 | 7,5 | 1500 | 1 | 17500 | 40 015.00 | |
| ВР 80-75 ДУ 02 | 6,3 | 7,5 | 1500 | 1,05 | 17000 | 41 833.00 | |
| ВР 80-75 ДУ 02 | 6,3 | 11 | 1500 | 1,1 | 18250 | 44 936.00 | |
| ВР 80-75 ДУ 01 | 6,3 | 11 | 1500 | 1,1 | 18250 | 46 755.00 | |
| ВР 80-75 ДУ 02 | 8 | 3 | 750 | 1,05 | 17100 | 46 544.00 | |
| ВР 80-75 ДУ 01 | 8 | 3 | 750 | 1,05 | 17100 | 46 544.00 | |
| ВР 80-75 ДУ 02 | 8 | 4 | 750 | 1,1 | 17500 | 52 978.00 | |
| ВР 80-75 ДУ 01 | 8 | 4 | 750 | 1,1 | 17500 | 52 978.00 | |
| ВР 80-75 ДУ 02 | 8 | 4 | 1000 | 45 353.00 | |||
| ВР 80-75 ДУ 01 | 8 | 4 | 1000 | 45 353.00 | |||
| ВР 80-75 ДУ 02 | 8 | 5,5 | 1000 | 1 | 20000 | 49 289.00 | |
| ВР 80-75 ДУ 02 | 8 | 5,5 | 1000 | 0,95 | 21250 | 49 289.00 | |
| ВР 80-75 ДУ 02 | 8 | 7,5 | 1000 | 1,05 | 24000 | 54 209.00 | |
| ВР 80-75 ДУ 01 | 8 | 7,5 | 1000 | 1,05 | 24000 | 54 209.00 | |
| ВР 80-75 ДУ 02 | 8 | 11 | 1000 | 1,1 | 24800 | 64 113.00 | |
| ВР 80-75 ДУ 01 | 8 | 11 | 1000 | 1,1 | 24800 | 64 113.00 | |
| ВР 80-75 ДУ 02 | 10 | 7,5 | 750 | 1 | 32500 | 97 287.00 | |
| ВР 80-75 ДУ 02 | 10 | 7,5 | 750 | 0,95 | 30050 | 100 924.00 | |
| ВР 80-75 ДУ 02 | 10 | 11 | 750 | 0,95 | 30050 | 99 707.00 | |
| ВР 80-75 ДУ 02 | 10 | 11 | 750 | 1,05 | 35000 | 103 344.00 | |
| ВР 80-75 ДУ 02 | 10 | 15 | 1000 | 1 | 40100 | 100 367.00 | |
| ВР 80-75 ДУ 02 | 10 | 15 | 1000 | 0,95 | 42000 | 104 004.00 | |
| ВР 80-75 ДУ 02 | 10 | 18,5 | 1000 | 1 | 40100 | 114 055.00 | |
| ВР 80-75 ДУ 02 | 10 | 18,5 | 1000 | 0,95 | 42000 | 117 691.00 | |
| ВР 80-75 ДУ 02 | 10 | 22 | 1000 | 1 | 40100 | 126 135.00 | |
| ВР 80-75 ДУ 02 | 10 | 22 | 1000 | 1,05 | 47500 | 129 771.00 | |
| ВР 80-75 ДУ 02 | 12,5 | 18,5 | 750 | 1 | 59900 | 142 889.00 | |
| ВР 80-75 ДУ 02 | 12,5 | 18,5 | 750 | 0,95 | 59000 | 142 889.00 | |
| ВР 80-75 ДУ 01 | 12,5 | 22 | 750 | 1 | 59900 | 144 495.00 | |
| ВР 80-75 ДУ 01 | 12,5 | 22 | 750 | 0,95 | 59900 | 144 495.00 | |
| ВР 80-75 ДУ 02 | 12,5 | 30 | 750 | 1,05 | 64950 | 168 276.00 | |
| ВР 80-75 ДУ 01 | 12,5 | 30 | 750 | 1,05 | 64950 | 168 276.00 |

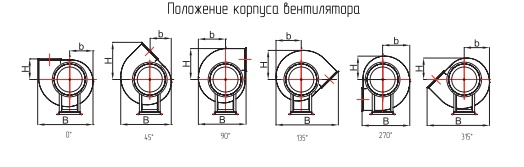

Положение корпуса вентилятора ВР 80-75 ДУ
Габаритные и присоединительные размеры ВР 80-75 ДУ №№2,5..6,3 (сх. 1)

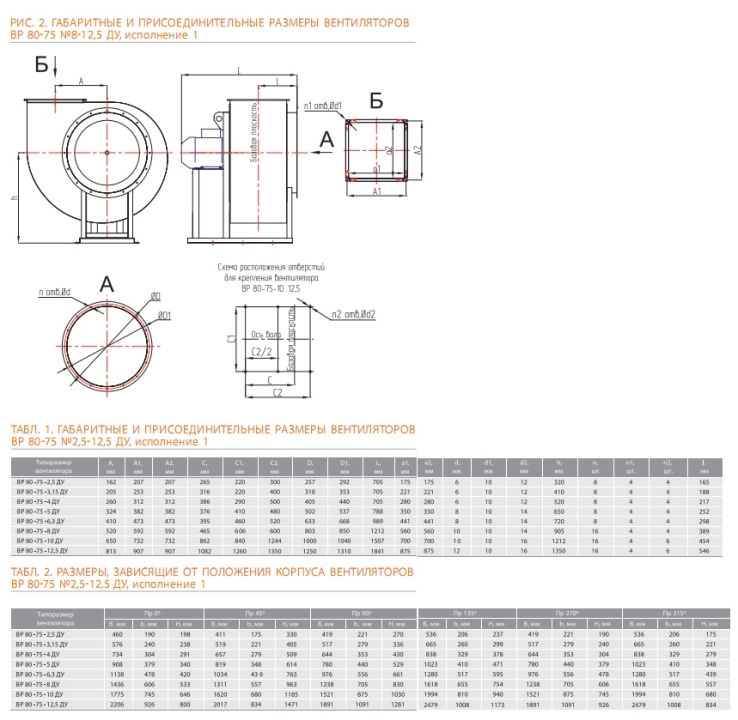

Габаритные и присоединительные размеры ВР 80-75 ДУ №№8..12,5 (сх. 1)

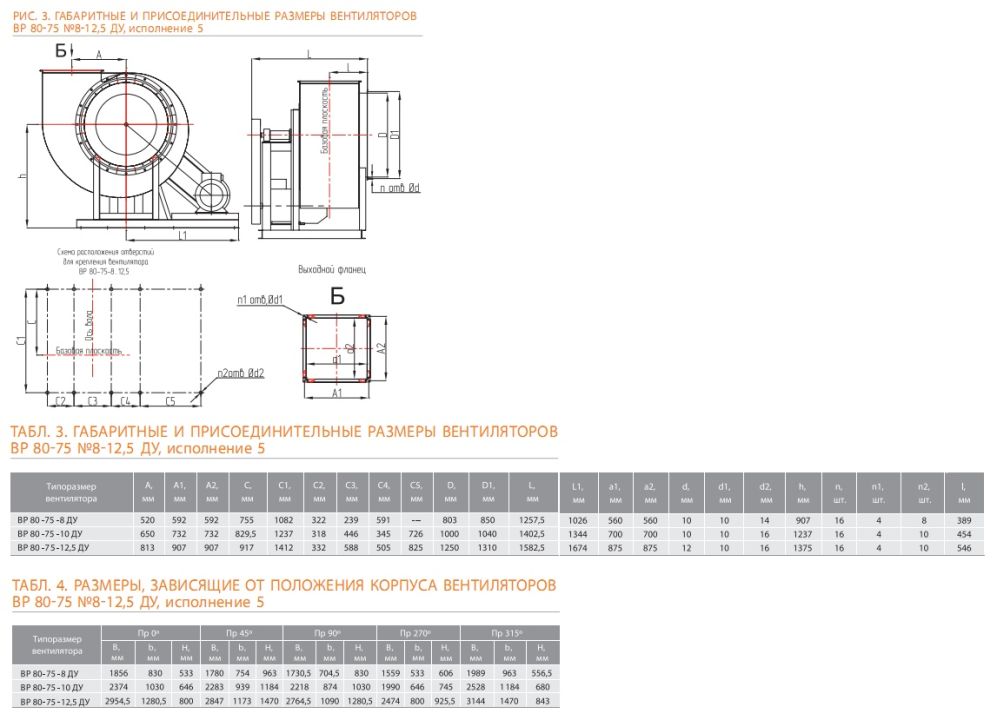

Габаритные и присоединительные размеры ВР 80-75 ДУ №№8..12,5 (сх. 5)
Аэродинамические характеристики ВР 80-75 ДУ №№2,5..6,3
Аэродинамические характеристики ВР 80-75 ДУ №№6,3..12,5
Акустические характеристики вентиляторов ВР 80-75 ДУ

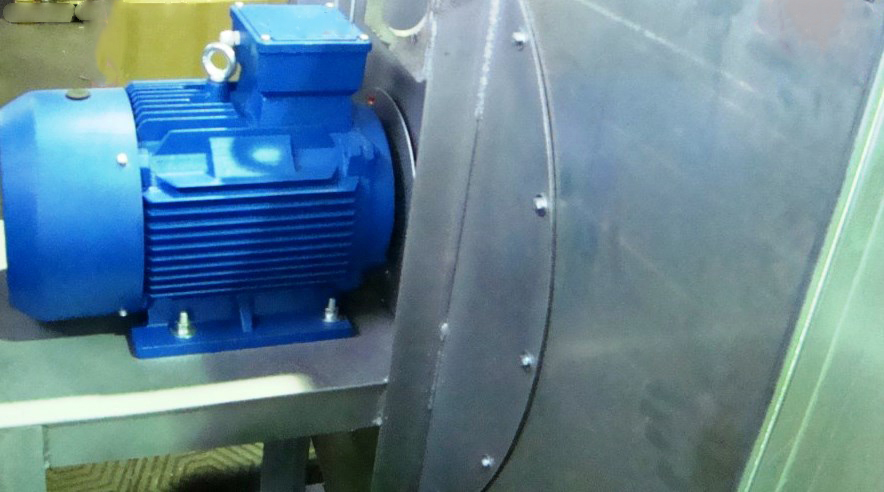

Вентилятор ВР 80-75 ДУ звс11

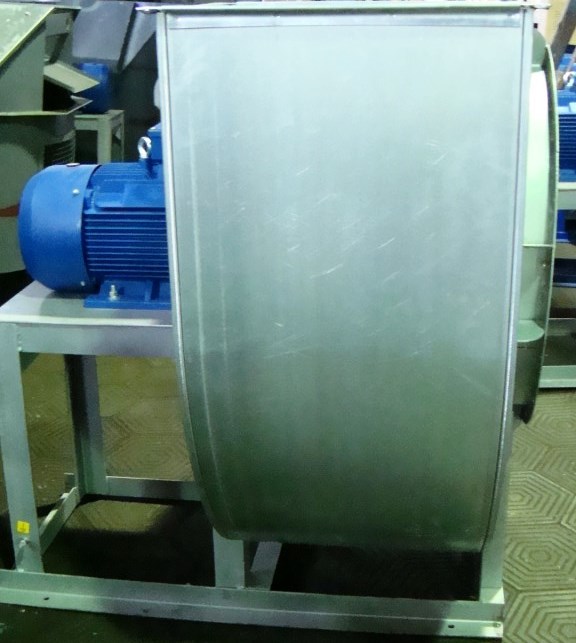

Вентилятор ВР 80-75 ДУ звс11

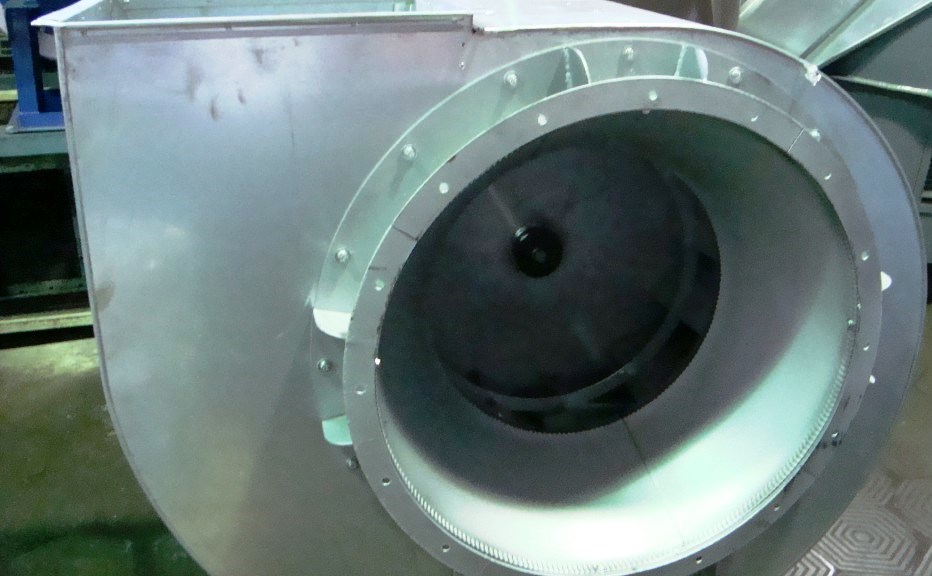

Вентилятор ВР 80-75 ДУ звс11

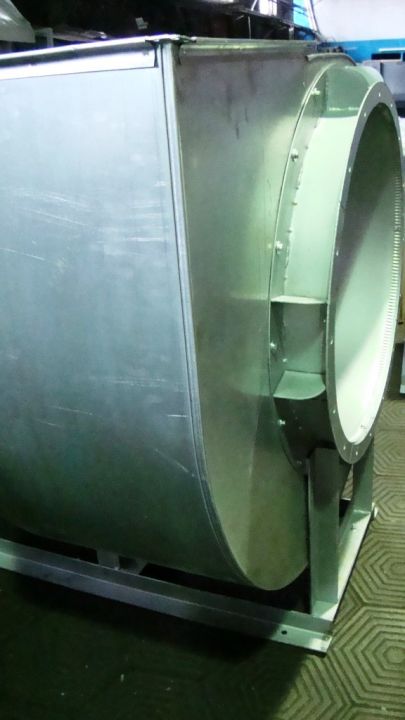

Вентилятор ВР 80-75 ДУ звс11
Вентилятор ВР 80-75 ДУ звс11
Страна происхождения: Россия
Цена: от 23 413.00 руб.
