Фреоновые охладители для прямоугольных каналов PBED

Общие сведения

Канальные охладители PBED предназначены для охлаждения воздуха в воздуховодах прямоугольного сечения. Корпус охладителя собран из листовой оцинкованной стали, в котором установлены теплообменник, изготовленный из пакета медных трубок с алюминиевым оребрением, дренажный поддон и каплеотделитель. Шаг оребрения теплообменника составляет 2,1 мм. С двух сторон корпуса закреплены фланцы для присоединения к охладителю элементов систем канальной вентиляции. Для слива конденсата предусмотрен патрубок из оцинкованной трубы с наружной резьбой 1/2". Теплообменники рассчитаны для работы на фреоне R22, R407C, R410A. Максимальное рабочее давление охладителя составляет 3,0 МПа. Все теплообменники проверяются на герметичность опрессовкой под давлением 3,3 МПа.

Установка

Канальные охладители могут устанавливаться в положении, позволяющем беспрепятственный слив конденсата. Рекомендуемое расстояние до изгиба воздуховода, заслонки, и т. п. должно быть не менее диагонального размера охладители. При подключении дренажного поддона охладителя к канализации для предотвращения распространения запахов рекомендуется использовать гидравлический затвор (сифон). При подключении охладителя для управления его работой необходимо установить ТРВ. Кроме того, при необходимости можно установить соленодный вентель, смотровое стекло и другие комплектующие.

Примечание к техническим характеристикам

Приведенные параметры рассчитаны для температуры входящего воздуха T=30°C с влажностью 50%, температура испарения фреона Tи =5°С. Для выбора модели и определения технических параметров теплообменника (охладителя, испарителя) рекомендуем использовать программу подбора или обратиться к специалистам компании.

Цены рассчитаны исходя из курса евро 42,6 на 22.07.2013

Цены с НДС
Цены без НДС

Технические характеристики

Показать

Наименование	Расход воздуха, м3/ч	Мощность при фреоне R407A, кВт	Мощность при фреоне R410A, кВт	Внутренний объем, дм3	Ширина, мм	Цена, руб.
PBED 400х200–2–2,1	600	2,9	2,9	0,53	400	8 658.00
PBED 400х200–2–2,1	900	3,6	3,4	0,53	400	8 658.00
PBED 400х200–3–2,1	600	4,3	3,8	0,76	400	10 767.00
PBED 400х200–3–2,1	900	5,2	4,9	0,76	400	10 767.00
PBED 400х200–4–2,1	600	5,1	4,8	1,01	400	14 825.00
PBED 400х200–4–2,1	900	6,6	6	1,01	400	14 825.00
PBED 500х250–2–2,1	900	4,2	3,9	0,88	500	10 096.00
PBED 500х250–2–2,1	1350	5,3	4,9	0,88	500	10 096.00
PBED 500х250–3–2,1	900	6,2	5,7	1,24	500	12 365.00
PBED 500х250–3–2,1	1350	7,8	7,2	1,24	500	12 365.00
PBED 500х250–4–2,1	900	7,8	7,1	1,6	500	16 934.00
PBED 500х250–4–2,1	1350	9,9	9,2	1,6	500	16 934.00
PBED 500х300–2–2,1	1100	5,5	5,1	0,95	500	9 905.00
PBED 500х300–2–2,1	1600	6,7	6,2	0,95	500	9 905.00
PBED 500х300–3–2,1	1100	7,5	6,9	1,48	500	13 930.00
PBED 500х300–3–2,1	1600	9,3	8,6	1,48	500	13 930.00
PBED 500х300–4–2,1	1100	9,4	8,6	1,92	500	18 851.00
PBED 500х300–4–2,1	1600	11,8	10,9	1,92	500	18 851.00
PBED 600х300–2–2,1	1300	6,8	6,1	1,11	600	11 438.00
PBED 600х300–2–2,1	2000	8,8	7,7	1,11	600	11 438.00
PBED 600х300–3–2,1	1300	9,1	8,3	1,73	600	15 048.00
PBED 600х300–3–2,1	2000	11,6	10,7	1,73	600	15 048.00
PBED 600х300–4–2,1	1300	11,3	10,3	2,24	600	21 694.00
PBED 600х300–4–2,1	2000	15,4	13,6	2,24	600	21 694.00
PBED 600х350–2–2,1	1500	7,3	6,7	1,4	600	13 291.00
PBED 600х350–2–2,1	2300	9,1	8,4	1,4	600	13 291.00
PBED 600х350–3–2,1	1500	10,5	9,7	2,01	600	16 518.00
PBED 600х350–3–2,1	2300	13,4	12,5	2,01	600	16 518.00
PBED 600х350–4–2,1	1500	13,1	11,9	2,61	600	22 716.00
PBED 600х350–4–2,1	2300	17,8	15,7	2,61	600	22 716.00
PBED 700х400–2–2,1	2000	9,8	9,1	1,93	700	15 112.00
PBED 700х400–2–2,1	3000	11,6	10,8	1,93	700	15 112.00
PBED 700х400–3–2,1	2000	13,8	12,6	2,76	700	19 969.00
PBED 700х400–3–2,1	3000	17,4	16	2,76	700	19 969.00
PBED 700х400–4–2,1	2000	17,2	15,7	3,56	700	30 512.00
PBED 700х400–4–2,1	3000	22,1	20,3	3,56	700	30 512.00
PBED 800х500–2–2,1	2900	14,3	13,3	2,67	800	18 148.00
PBED 800х500–2–2,1	4300	17	15,7	2,67	800	18 148.00
PBED 800х500–3–2,1	2900	20,7	18,4	4,07	800	24 793.00
PBED 800х500–3–2,1	4300	25,1	23,2	4,07	800	24 793.00
PBED 800х500–4–2,1	2900	25	22,9	5,21	800	37 605.00
PBED 800х500–4–2,1	4300	32	29,4	5,21	800	37 605.00
PBED 1000х500–2–2,1	3600	18,1	16,8	3,22	1000	20 927.00
PBED 1000х500–2–2,1	5400	22,5	21	3,22	1000	20 927.00
PBED 1000х500–3–2,1	3600	27,8	23,9	4,62	1000	28 499.00
PBED 1000х500–3–2,1	5400	32	29,6	4,62	1000	28 499.00
PBED 1000х500–4–2,1	3600	32,7	28,7	6,3	1000	42 462.00
PBED 1000х500–4–2,1	5400	43,3	37,2	6,3	1000	42 462.00

Посмотреть полный список технических характеристик

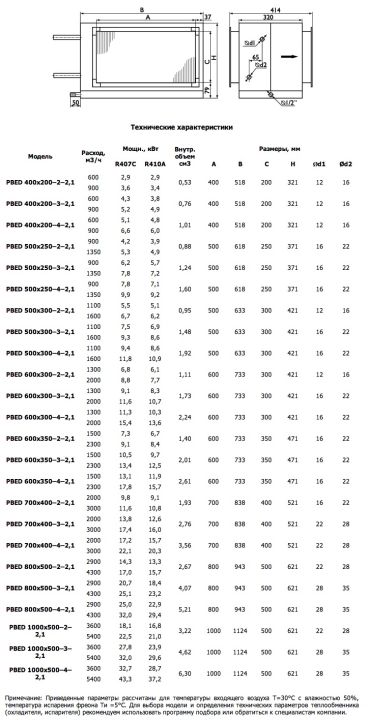

Габаритные размеры. Охладители PBED

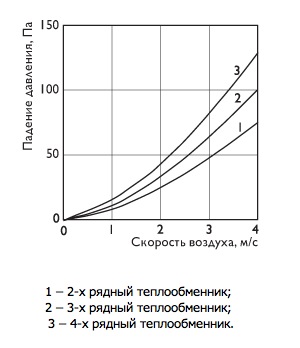

График. Охладители PBED

Страна происхождения: Швеция

Цена: от 8 658.00 руб.
