Центробежные вентиляторы CAI

Общие сведения

Центробежные вентиляторы типа CAI предназначены для перемещения паров химических реагентов. Они оборудованы вынесенным асинхронным двигателем с короткозамкнутым ротором и уплотненными подшипниками, что увеличивает срок их службы. Корпус и рабочее колесо вентилятора CAI изготовлены из нержавеющей стали. Рабочее колесо вентиляторов проходит статическую и динамическую балансировку. Вентиляторы выпускаются с односторонним всасыванием. У вентилятора CAI стандартное положение корпуса CCW 270, другие исполнения поставляются по дополнительному запросу. Степень защиты вентилятора IP 55.

Регулирование скорости

Регулирование скорости вентиляторов осуществляется с помощью частотного преобразователя или пятиступенчатого регулятора скорости.

Защита двигателя

Для обеспечения бесперебойной работы вентиляторы необходимо подключать к сети питания с использованием термозащитного автомата.

Аксессуары

Частотные преобразователи, пятиступенчатые регуляторы скорости, гибкие вставки и другие вентиляционные принадлежности.

Монтаж

Все вентиляторы поставляются в полностью собранном виде, готовые к подключению.
Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
Электрические параметры должны соответствовать спецификации на табличке вентилятора.
Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
Вентиляторы должны быть заземлены.
При необходимости внешнего регулирования другим потенциометром или аналоговым сигналом (0–10 В) встроенный потенциометр необходимо отключить.
Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы

Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Обслуживание

Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что

Прекращена подача напряжения.
Рабочее колесо вентилятора полностью остановилось.
Двигатель и рабочее колесо полностью остыли.

При очистке вентилятора

Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
Подшипники, в случае повреждения, подлежат замене.

B случае неисправности

Проверить, поступает ли напряжение на вентилятор.
Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработала встроенная защита двигателя.
Проверить подключение цепей управления. Если после проверки вентилятор не включается свяжитесь с вашим поставщиком.
В случае возврата вентилятора – очистить лопасти; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности - заявления.

Примечание у техническим характеристикам

* Уровень звукового давления на расстоянии 2 м от вентилятора.

Цены рассчитаны исходя из курса евро 42,6 на 22.07.2013

Цены с НДС
Цены без НДС

Технические характеристики

Показать

Наименование	Мощность двигателя, кВт	Скорость вращения, об/мин	Производительность м3/ч	Напряжение, В/Гц	Ток, А	Цена, руб.
CAI 510 2M	0,07	3000	210	230/50	0,29	10 000.00
CAI 510 2T	0,07	3000	210	400/50	0,15	9 393.00
CAI 520 2M	0,12	2500	350	230/50	0,49	12 652.00
CAI 520 2T	0,11	2500	350	400/50	0,21	11 726.00
CAI 530 2M	0,59	2500	1000	230/50	2,83	19 617.00
CAI 530 2T	0,40	2500	1000	400/50	0,8	18 755.00
CAI 540 2M	0,85	2500	1450	230/50	4,3	23 579.00
CAI 540 2T	0,80	2500	1450	400/50	1,57	22 525.00

Посмотреть полный список технических характеристик

Габаритные размеры. Центробежные вентиляторы CAI

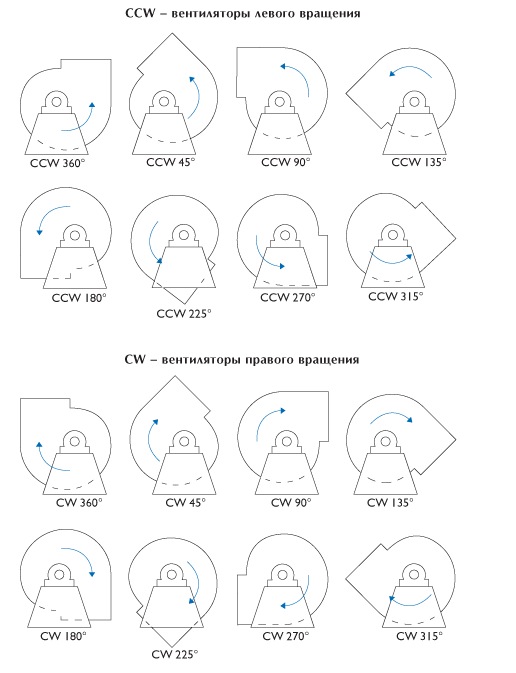

Положение корпуса вентилятора CAI

Схема подключения № 14. Вентилятор CAI

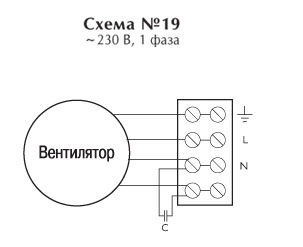

Схема подключения № 19. Вентилятор CAI

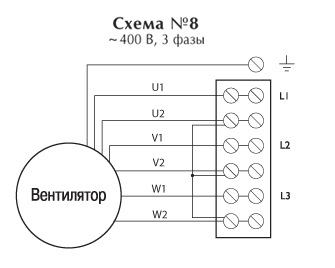

Схема подключения № 8. Вентилятор CAI

Страна происхождения: Италия

Цена: от 9 393.00 руб.
