Осевой вентилятор FTDE

Общие сведения:

Осевой вентилятор FTDE нс предназначен для перемещения воздушных масс, а также других газовых сред, агрессивность которых будет не больше агрессивности воздуха, где содержание пыли не превышает 10 мг/м3 (относительно углеродистой стали стандартного качества). Монтироваться этот агрегат может прямо в воздуховоде, как на вертикальных, так и на горизонтальных участках.

Эти вентиляторы оснащаются асинхронными двигателями электрического типа, высота вращения которых составляет 56-200 мм.

Осевые вентиляторы FTDE нс имеют несколько характерных особенностей:

• содержат аэродинамические характеристики графики, а также характеристики динамического давления вентиляторов, которые имеют свободный выход с диффузором, как на входе, так и на выходе.
• лопатки их рабочих колес обычно изготовлены из литейных алюминиевых сплавов, проходящих последующую механическую обработку. Тот же материал применяют и для ступиц вентилятора.
• если габариты двигателя составляют 132 мм и больше, если вентилятор будет работать при температуре более 900С, то ступицы будут изготовлены из серого литьевого чугуна с такой же механической обработкой.
• если вентилятор будет работать при температуре выше 400С, то следует учитывать, что каждый следующие 100С будут «забирать» у двигателя 10% его мощности.
• вентиляционный электродвигатель с нагревостойкой изоляцией должен иметь класс не ниже класса «F».

Описание

Осевой вентилятор "Аксипал" взрывозащищенного исполнения FTDE является современным оригинальным промышленным вентилятором. Основными достоинствами вентилятора являются высокие значения производительности и напора (особенно это характерно для вентиляторов больших размеров), низкий по сравнению с аналогами уровень шума, возможность точного подбора вентилятора по заданным параметрам, что приводит к экономии электроэнергии.

Серия вентиляторов "Аксипал" включает в себя десять размеров (035, 040, 050, 056, 063, 071, 080, 100, 112, 125) с диаметром рабочих колес от 355 до 1250 мм. Производительность в диапазоне 0,5...145 тыс. куб.м/ч при развиваемом давлении 5...1500 Па.

Вентиляторы осевые взрывозащищенного исполнения FTDE предназначены для перемещения взрывоопасных газопаровоздушных смесей IIА и IIВ категорий, групп Т1, Т2 и Т3 по классификации ГОСТ 12.1.011-78, не вызывающих ускоренной коррозии материалов и покрытий проточной части вентиляторов, не содержащих взрывчатых веществ, добавочного кислорода, взрывоопасной пыли, липких и волокнистых материалов, а также окислов железа. Вентиляторы предназначены для обслуживания взрывоопасных зон помещений классов 1 и 2 ГОСТ Р 51330.13-99 и классов В-1а, В-1б, В-1г по классификации "Правил устройства электроустановок" (ПУЭ). Температура перемещаемой среды от -40ºС до +40ºС.

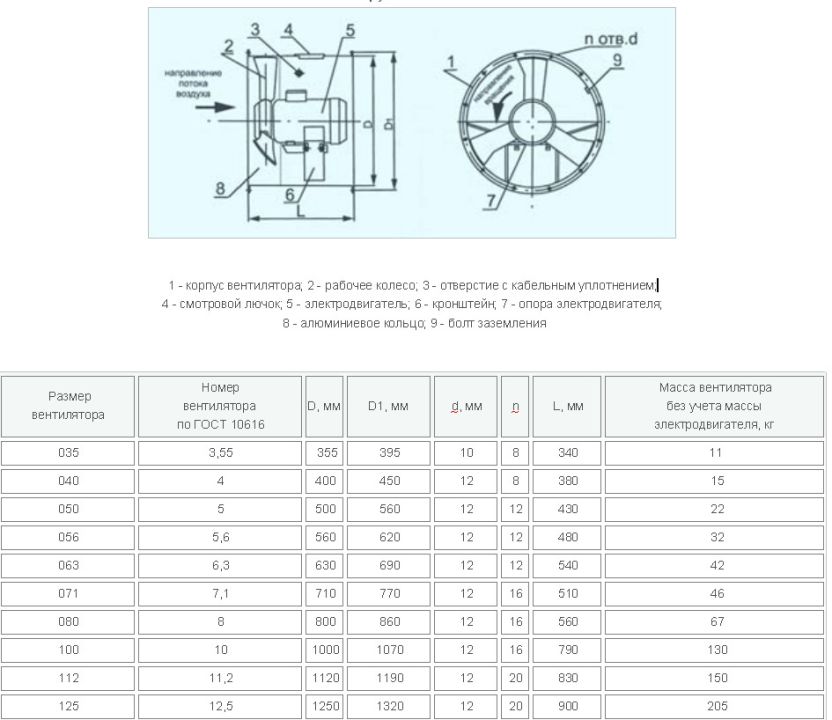

Корпус, моторама, кронштейны вентилятора и полуобоймы рабочего колеса изготовлены из листовой стали. Оригинальность корпуса заключается в том, что его фланцы отгибаются непосредственно с обоих торцов самого цилиндра на специальном станке. При этом происходит калибровка внутреннего диаметра корпуса и значительное увеличение его жесткости. Калиброванный внутренний диаметр корпуса позволяет уменьшить до минимума зазор между наружным диаметром рабочего колеса и корпусом и, следовательно, снизить потери давления в вентиляторе. Кроме этого, повышенная жесткость корпуса приводит к значительному уменьшению вибрации и общего уровня шума вентилятора.

Для исключения искрообразования в случае непредвиденного возможного касания внешними краями лопаток внутренней поверхности корпуса вентилятора, в зоне вращения рабочего колеса устанавливается алюминиевое кольцо.

Объемные лопатки уникальной аэродинамической формы отлиты из алюминиевого сплава.

Вентиляторы FTDE укомплектовываются взрывозащищенными электродвигателями, соответствующими уровню и виду взрывозащиты 1 Exde IIBT4/2Exde IICT4 по ГОСТ 12.2.020-76.

Наибольшее распространение получили вентиляторы с тремя лопатками, хотя для обеспечения заданных параметров рабочее колесо может также иметь 2, 4 и 6 лопаток.

Конструкция рабочего колеса предусматривает в процессе сборки вентилятора установку лопаток на любой угол в диапазоне от 7º до 37º, что позволяет получить оптимальную производительность вентилятора для конкретных условий эксплуатации. Лопатки устанавливаются на необходимый угол и балансируются на специальном оборудовании завода-изготовителя.

В процессе эксплуатации запрещается самостоятельно производить разборку вентилятора и изменять установленный угол лопаток рабочего колеса, так как эти действия нарушают балансировку рабочего колеса и могут привести к перегрузу электродвигателя и, как следствие, выходу вентилятора из строя. В случае нарушения данных требований гарантийные обязательства завода-изготовителя прекращаются.

По требованию заказчика вентиляторы комплектуются следующими аксессуарами:

• конус входной с сеткой FTDZ-31,
• обратный фланец FTDZ-44,
• плоский фланец с сеткой FTDZ-45,
• опора вентилятора FTDZ-36,
• защитная сетка,
• выключатель безопасности FTDZ-77,
• вставка гибкая FTDZ-11
• лопатками

Также возможна поставка ящика управления с любым алгоритмом работы вентилятора. Ящик собирается из комплектующих компаний ABB, Siemens или Telemecaniqua.

Основные преимущества вентиляторов взрывозащищенного исполнения FTDE:

• Жесткий калиброванный корпус;
• Лопатки уникальной аэродинамической формы из алюминиевого сплава;
• Изменяемое количество лопаток рабочего колеса с возможностью их установки под углом от 7° до 37°;
• Точная балансировка каждого колеса на устанавливаемом электродвигателе;
• Низкий уровень шума и вибрации;
• Малые потери давления в вентиляторе;
• Высокие производительность и напор;
• Возможность изготовления в крышном и реверсивном исполнениях;
• Точный подбор вентилятора под заданные параметры производительности и напора;
• Экономия электроэнергии и долговечность.

Руководство по подбору осевых вентиляторов

Примечание:

Цена трёхлопаточного вентилятора. При установке дополнительных лопаток цена вентилятора увеличивается.
