Консольно-поворотный механизм «NEC»

На сайте есть аналог - Воздуховытяжное устройство "Лиана с консолью"

Назначение

Консольно-поворотный механизм предназначен для увеличения рабочего пространства, обслуживаемого вытяжным устройством «FLEX-3/4» / «ULTRAFLEX-3/4», и позволяет последнему удалять загрязнения выделяющиеся на стационарных и нестационарных рабочих местах, работать внутри замкнутого объема, под изделием и с изделием большой высоты. Консольная балка позволяет подвешивать к себе дополнительный груз до 50 кг, для чего необходимо дополнительно заказать монтажный комплект «RS-2».

Конструкция

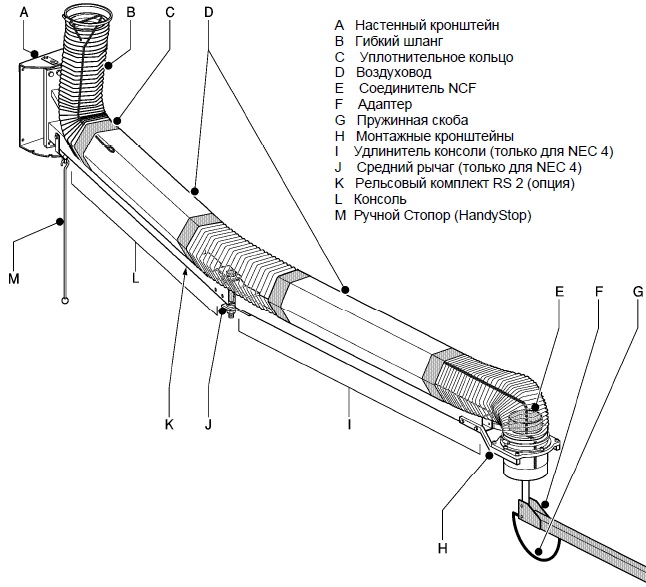

Поворотная консоль состоит из консольной балки с монтажной площадкой. На балке закреплен воздухопровод, состоящий их гибких и жестких воздуховодов. На свободном конце балки монтируется вытяжное устройство. Безинерционный тормоз консоли обеспечивает легкое перемещение и фиксацию вытяжного устройства. Консоль может поворачиваться на угол до 90 град от своей оси в горизонтальной плоскости. Жесткие воздуховоды выполнены из ударопрочного пластика. Гибкие соединения выполнены из ПВХ. Консоль крепится к стене.

Эффективность

Законы аэродинамики, описывающие спектры всасывания вытяжных устройств, определяют зависимость убывания скоростей движения воздуха обратно пропорционально квадрату расстояния от всасывающего устройства до точки в пространстве, где требуется обеспечение подтекания воздуха к всасывающему отверстию. Таким образом, наиболее действенной мерой, определяющей эффективность всасывающего устройства, является возможность его расположения максимально приближенно к источнику выделения загрязнения. Рекомендуется устанавливать воздухоприемную воронку вытяжного устройства - местного отсоса на расстоянии 30-50 см от источника загрязнения в пределах площади диаметром 0,5-1,0 м, что обеспечивает удаление до 80% загрязнений.

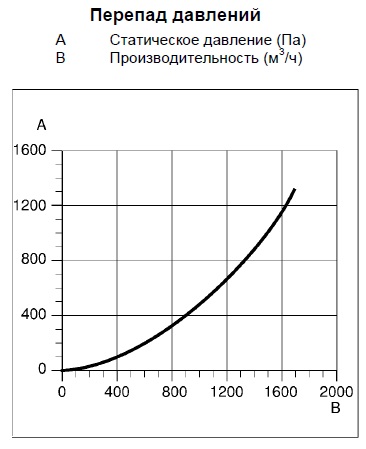

Подбор устройства
При выборе местного отсоса необходимо учесть:
