Вентиляционные решетки VKR(D)

Общие сведения

Особенностью декоративной решетки является низкое аэродинамическое сопротивление, улучшенный дизайн, простота конструкции.

Стандартный цвет покраски - белый (RAL9016). По желанию заказчика возможна окраска в любой цвет RAL.

Минимальный размер решетки 100х100мм.

Максимально возможные размеры решетки 1200х750мм. Решетки больших размеров изготавливаются в виде кассет из нескольких решеток.

Шаг изменения размера - 5мм.

Угол наклона жалюзи - 30^о.

Решетки RAL9016 оклеена защитной пленкой, которую необходимо удалить после монтажа.

Цены с НДС
Цены без НДС

Технические характеристики

Показать

Наименование	Высота, мм	Ширина, мм	Площадь живого сечения, м2	Цена, руб.
VKR(D)	100	100	0,0036	под расчет
VKR(D)	200	100	0,0066	под расчет
VKR(D)	300	100	0,0096	под расчет
VKR(D)	400	100	0,0126	под расчет
VKR(D)	500	100	0,0156	под расчет
VKR(D)	600	100	0,0186	под расчет
VKR(D)	700	100	0,0216	под расчет
VKR(D)	800	100	0,0246	под расчет
VKR(D)	900	100	0,0276	под расчет
VKR(D)	1000	100	0,0306	под расчет
VKR(D)	1100	100	0,0336	под расчет
VKR(D)	1200	100	0,0366	под расчет
VKR(D)	100	150	0,0096	под расчет
VKR(D)	200	150	0,0176	под расчет
VKR(D)	300	150	0,0256	под расчет
VKR(D)	400	150	0,0336	под расчет
VKR(D)	500	150	0,0416	под расчет
VKR(D)	600	150	0,0496	под расчет
VKR(D)	700	150	0,0476	под расчет
VKR(D)	800	150	0,0656	под расчет
VKR(D)	900	150	0,0736	под расчет
VKR(D)	1000	150	0,0816	под расчет
VKR(D)	1100	150	0,0896	под расчет
VKR(D)	1200	150	0,0976	под расчет
VKR(D)	100	200	0,0156	под расчет
VKR(D)	200	200	0,0286	под расчет
VKR(D)	300	200	0,0416	под расчет
VKR(D)	400	200	0,0546	под расчет
VKR(D)	500	200	0,0676	под расчет
VKR(D)	600	200	0,0806	под расчет
VKR(D)	700	200	0,0936	под расчет
VKR(D)	800	200	0,1066	под расчет
VKR(D)	900	200	0,1196	под расчет
VKR(D)	1000	200	0,1326	под расчет
VKR(D)	1100	200	0,1456	под расчет
VKR(D)	1200	200	0,1586	под расчет
VKR(D)	100	250	0,0216	под расчет
VKR(D)	200	250	0,0396	под расчет
VKR(D)	300	250	0,0576	под расчет
VKR(D)	400	250	0,0756	под расчет
VKR(D)	500	250	0,0936	под расчет
VKR(D)	600	250	0,1116	под расчет
VKR(D)	700	250	0,1296	под расчет
VKR(D)	800	250	0,1476	под расчет
VKR(D)	900	250	0,1656	под расчет
VKR(D)	1000	250	0,1836	под расчет
VKR(D)	1100	250	0,2016	под расчет
VKR(D)	1200	250	0,2196	под расчет
VKR(D)	100	300	0,0276	под расчет
VKR(D)	200	300	0,0506	под расчет
VKR(D)	300	300	0,0736	под расчет
VKR(D)	400	300	0,0966	под расчет
VKR(D)	500	300	0,1196	под расчет
VKR(D)	600	300	0,1426	под расчет
VKR(D)	700	300	0,1656	под расчет
VKR(D)	800	300	0,1886	под расчет
VKR(D)	900	300	0,2116	под расчет
VKR(D)	1000	300	0,2346	под расчет
VKR(D)	1100	300	0,2576	под расчет
VKR(D)	1200	300	0,2806	под расчет
VKR(D)	100	350	0,0336	под расчет
VKR(D)	200	350	0,0616	под расчет
VKR(D)	300	350	0,0896	под расчет
VKR(D)	400	350	0,1176	под расчет
VKR(D)	500	350	0,1456	под расчет
VKR(D)	600	350	0,1736	под расчет
VKR(D)	700	350	0,2016	под расчет
VKR(D)	800	350	0,2296	под расчет
VKR(D)	900	350	0,2576	под расчет
VKR(D)	1000	350	0,2856	под расчет
VKR(D)	1100	350	0,3136	под расчет
VKR(D)	1200	350	0,3416	под расчет
VKR(D)	100	400	0,0396	под расчет
VKR(D)	200	400	0,0726	под расчет
VKR(D)	300	400	0,1056	под расчет
VKR(D)	400	400	0,1386	под расчет
VKR(D)	500	400	0,1716	под расчет
VKR(D)	600	400	0,2046	под расчет
VKR(D)	700	400	0,2376	под расчет
VKR(D)	800	400	0,2706	под расчет
VKR(D)	900	400	0,3036	под расчет
VKR(D)	1000	400	0,3366	под расчет
VKR(D)	1100	400	0,3696	под расчет
VKR(D)	1200	400	0,4026	под расчет
VKR(D)	100	450	0,0456	под расчет
VKR(D)	200	450	0,0836	под расчет
VKR(D)	300	450	0,1216	под расчет
VKR(D)	400	450	0,1596	под расчет
VKR(D)	500	450	0,1976	под расчет
VKR(D)	600	450	0,2356	под расчет
VKR(D)	700	450	0,2736	под расчет
VKR(D)	800	450	0,3116	под расчет
VKR(D)	900	450	0,3496	под расчет
VKR(D)	1000	450	0,3876	под расчет
VKR(D)	1100	450	0,4256	под расчет
VKR(D)	1200	450	0,4636	под расчет
VKR(D)	100	500	0,0516	под расчет
VKR(D)	200	500	0,0946	под расчет
VKR(D)	300	500	0,1376	под расчет
VKR(D)	400	500	0,1806	под расчет
VKR(D)	500	500	0,2236	под расчет
VKR(D)	600	500	0,2666	под расчет
VKR(D)	700	500	0,3096	под расчет
VKR(D)	800	500	0,3526	под расчет
VKR(D)	900	500	0,3956	под расчет
VKR(D)	1000	500	0,4386	под расчет
VKR(D)	1100	500	0,4816	под расчет
VKR(D)	1200	500	0,5246	под расчет
VKR(D)	100	550	0,0576	под расчет
VKR(D)	200	550	0,1056	под расчет
VKR(D)	300	550	0,1536	под расчет
VKR(D)	400	550	0,2016	под расчет
VKR(D)	500	550	0,2496	под расчет
VKR(D)	600	550	0,2976	под расчет
VKR(D)	700	550	0,3456	под расчет
VKR(D)	800	550	0,3936	под расчет
VKR(D)	900	550	0,4416	под расчет
VKR(D)	1000	550	0,4896	под расчет
VKR(D)	1100	550	0,5376	под расчет
VKR(D)	1200	550	0,5856	под расчет
VKR(D)	100	600	0,0636	под расчет
VKR(D)	200	600	0,1166	под расчет
VKR(D)	300	600	0,1696	под расчет
VKR(D)	400	600	0,2226	под расчет
VKR(D)	500	600	0,2756	под расчет
VKR(D)	600	600	0,3286	под расчет
VKR(D)	700	600	0,3816	под расчет
VKR(D)	800	600	0,4346	под расчет
VKR(D)	900	600	0,4876	под расчет
VKR(D)	1000	600	0,5406	под расчет
VKR(D)	1100	600	0,5936	под расчет
VKR(D)	1200	600	0,6466	под расчет
VKR(D)	100	650	0,0696	под расчет
VKR(D)	200	650	0,1276	под расчет
VKR(D)	300	650	0,1856	под расчет
VKR(D)	400	650	0,2436	под расчет
VKR(D)	500	650	0,3016	под расчет
VKR(D)	600	650	0,3596	под расчет
VKR(D)	700	650	0,4176	под расчет
VKR(D)	800	650	0,4756	под расчет
VKR(D)	900	650	0,5336	под расчет
VKR(D)	1000	650	0,5916	под расчет
VKR(D)	1100	650	0,6496	под расчет
VKR(D)	1200	650	0,7076	под расчет
VKR(D)	100	700	0,0396	под расчет
VKR(D)	200	700	0,1056	под расчет
VKR(D)	300	700	0,1716	под расчет
VKR(D)	400	700	0,2376	под расчет
VKR(D)	500	700	0,3036	под расчет
VKR(D)	600	700	0,3696	под расчет
VKR(D)	700	700	0,4356	под расчет
VKR(D)	800	700	0,5016	под расчет
VKR(D)	900	700	0,5676	под расчет
VKR(D)	1000	700	0,6336	под расчет
VKR(D)	1100	700	0,6996	под расчет
VKR(D)	1200	700	0,7656	под расчет
VKR(D)	100	750	0,0426	под расчет
VKR(D)	200	750	0,1136	под расчет
VKR(D)	300	750	0,1846	под расчет
VKR(D)	400	750	0,2556	под расчет
VKR(D)	500	750	0,3266	под расчет
VKR(D)	600	750	0,3976	под расчет
VKR(D)	700	750	0,4686	под расчет
VKR(D)	800	750	0,5396	под расчет
VKR(D)	900	750	0,6106	под расчет
VKR(D)	1000	750	0,6816	под расчет
VKR(D)	1100	750	0,7526	под расчет
VKR(D)	1200	750	0,8236	под расчет

Посмотреть полный список технических характеристик

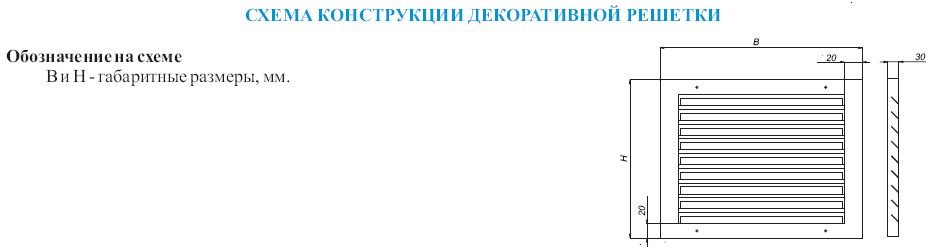

Схема конструкции решетки VTR(A)

Структура обозначения при заказе решетки VTR(A)

Цена: под расчет
