Вентиляционные решетки VKR(A)
Общие сведения
Решетка вентиляционная наружная с неподвижными жалюзи предназначена для подачи и удаления воздуха в системах вентиляции, кондиционирования воздуха и воздушного отопления.
Решетка вентиляционная наружная с неподвижными жалюзи предназначена для подачи и удаления воздуха в системах вентиляции, кондиционирования воздуха и воздушного отопления.
Внешний вид профиля позволяет применять решетки без покраски. По желанию Заказчика возможна окраска в любой цвет по каталогу RAL.
Решетка VKR(A) с покраской при габаритных размерах больше чем 1500х1200 состоит из 2-х частей (поставляется как две отдельные решетки), которые стыкуются с помощью соединительного швеллера.
Максимальный размер решетки без покраски 2000х2000, решетки более чем 2000х2000 изготавливаются в виде кассет из нескольких решеток.
Решетка VKR(A) изготавливается из профиля 50, если В и Н < 1000мм.
Решетка VKR(A) изготавливается из профиля 100, если В и Н >или= 1000мм.
Высота решетки H должна быть кратна 50 мм, если В и Н < 1000мм.
Высота решетки H должна быть кратна 100 мм, если В и Н >или= 1000мм.
Шаг изменения размера В-5мм
Технические характеристики
Показать
| Наименование | Высота, мм | Ширина, мм | Площадь живого сечения, м2 | Цена, руб. |
|---|---|---|---|---|
| VKR(A) | 200 | 200 | 0,0146 | под расчет |
| VKR(A) | 300 | 200 | 0,0244 | под расчет |
| VKR(A) | 400 | 200 | 0,0341 | под расчет |
| VKR(A) | 500 | 200 | 0,0439 | под расчет |
| VKR(A) | 600 | 200 | 0,0536 | под расчет |
| VKR(A) | 700 | 200 | 0,0634 | под расчет |
| VKR(A) | 800 | 200 | 0,0731 | под расчет |
| VKR(A) | 900 | 200 | 0,0829 | под расчет |
| VKR(A) | 1000 | 200 | 0,0926 | под расчет |
| VKR(A) | 200 | 300 | 0,0244 | под расчет |
| VKR(A) | 300 | 300 | 0,0406 | под расчет |
| VKR(A) | 400 | 300 | 0,0569 | под расчет |
| VKR(A) | 500 | 300 | 0,0731 | под расчет |
| VKR(A) | 600 | 300 | 0,0894 | под расчет |
| VKR(A) | 700 | 300 | 0,1056 | под расчет |
| VKR(A) | 800 | 300 | 0,1219 | под расчет |
| VKR(A) | 900 | 300 | 0,1381 | под расчет |
| VKR(A) | 1000 | 300 | 0,1544 | под расчет |
| VKR(A) | 200 | 400 | 0,0341 | под расчет |
| VKR(A) | 300 | 400 | 0,0569 | под расчет |
| VKR(A) | 400 | 400 | 0,0796 | под расчет |
| VKR(A) | 500 | 400 | 0,1024 | под расчет |
| VKR(A) | 600 | 400 | 0,1251 | под расчет |
| VKR(A) | 700 | 400 | 0,1479 | под расчет |
| VKR(A) | 800 | 400 | 0,1706 | под расчет |
| VKR(A) | 900 | 400 | 0,1934 | под расчет |
| VKR(A) | 1000 | 400 | 0,2162 | под расчет |
| VKR(A) | 200 | 500 | 0,0439 | под расчет |
| VKR(A) | 300 | 500 | 0,0731 | под расчет |
| VKR(A) | 400 | 500 | 0,1024 | под расчет |
| VKR(A) | 500 | 500 | 0,1406 | под расчет |
| VKR(A) | 600 | 500 | 0,1609 | под расчет |
| VKR(A) | 700 | 500 | 0,1901 | под расчет |
| VKR(A) | 800 | 500 | 0,2194 | под расчет |
| VKR(A) | 900 | 500 | 0,2486 | под расчет |
| VKR(A) | 1000 | 500 | 0,2779 | под расчет |
| VKR(A) | 200 | 600 | 0,0536 | под расчет |
| VKR(A) | 300 | 600 | 0,0894 | под расчет |
| VKR(A) | 400 | 600 | 0,1251 | под расчет |
| VKR(A) | 500 | 600 | 0,1609 | под расчет |
| VKR(A) | 600 | 600 | 0,1966 | под расчет |
| VKR(A) | 700 | 600 | 0,2324 | под расчет |
| VKR(A) | 800 | 600 | 0,2681 | под расчет |
| VKR(A) | 900 | 600 | 0,3039 | под расчет |
| VKR(A) | 1000 | 600 | 0,3396 | под расчет |
| VKR(A) | 200 | 700 | 0,634 | под расчет |
| VKR(A) | 300 | 700 | 0,1056 | под расчет |
| VKR(A) | 400 | 700 | 0,1479 | под расчет |
| VKR(A) | 500 | 700 | 0,1901 | под расчет |
| VKR(A) | 600 | 700 | 0,2324 | под расчет |
| VKR(A) | 700 | 700 | 0,2746 | под расчет |
| VKR(A) | 800 | 700 | 0,3169 | под расчет |
| VKR(A) | 900 | 700 | 0,3591 | под расчет |
| VKR(A) | 1000 | 700 | 0,4014 | под расчет |
| VKR(A) | 200 | 800 | 0,0731 | под расчет |
| VKR(A) | 300 | 800 | 0,1219 | под расчет |
| VKR(A) | 400 | 800 | 0,1706 | под расчет |
| VKR(A) | 500 | 800 | 0,2194 | под расчет |
| VKR(A) | 600 | 800 | 0,2681 | под расчет |
| VKR(A) | 700 | 800 | 0,3169 | под расчет |
| VKR(A) | 800 | 800 | 0,3656 | под расчет |
| VKR(A) | 900 | 800 | 0,4144 | под расчет |
| VKR(A) | 1000 | 800 | 0,4631 | под расчет |
| VKR(A) | 200 | 900 | 0,0829 | под расчет |
| VKR(A) | 300 | 900 | 0,1381 | под расчет |
| VKR(A) | 400 | 900 | 0,1934 | под расчет |
| VKR(A) | 500 | 900 | 0,2486 | под расчет |
| VKR(A) | 600 | 900 | 0,3039 | под расчет |
| VKR(A) | 700 | 900 | 0,3591 | под расчет |
| VKR(A) | 800 | 900 | 0,4144 | под расчет |
| VKR(A) | 900 | 900 | 0,4696 | под расчет |
| VKR(A) | 1000 | 900 | 0,5249 | под расчет |
| VKR(A) | 200 | 1000 | 0,0926 | под расчет |
| VKR(A) | 300 | 1000 | 0,1544 | под расчет |
| VKR(A) | 400 | 1000 | 0,2162 | под расчет |
| VKR(A) | 500 | 1000 | 0,2779 | под расчет |
| VKR(A) | 600 | 1000 | 0,3396 | под расчет |
| VKR(A) | 700 | 1000 | 0,4014 | под расчет |
| VKR(A) | 800 | 1000 | 0,4631 | под расчет |
| VKR(A) | 900 | 1000 | 0,5249 | под расчет |
| VKR(A) | 1000 | 1000 | 0,5866 | под расчет |

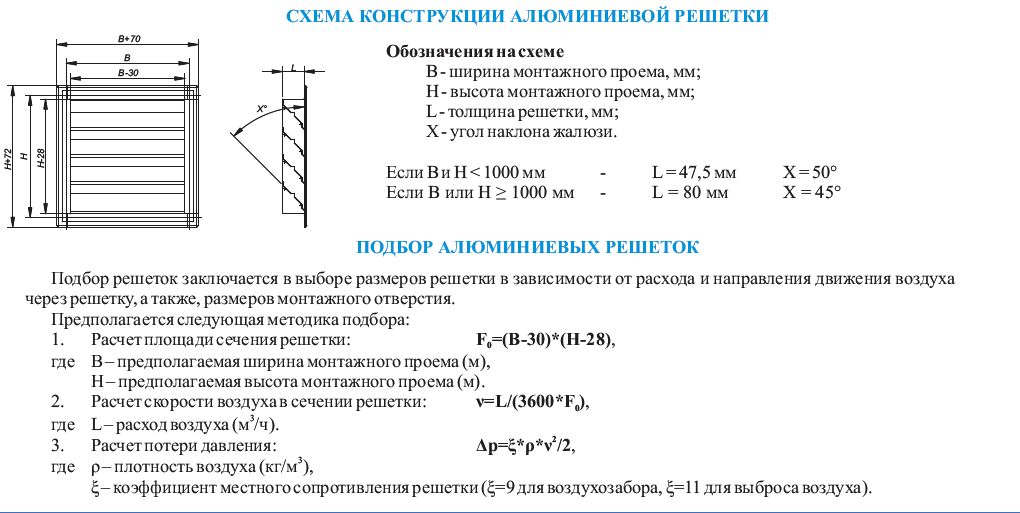

Схема конструкции алюминевой решетки VTR(A)

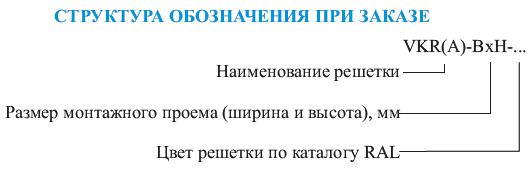

Структура обозначения при заказе алюминейвой решетки VTR(A)
Цена: под расчет
