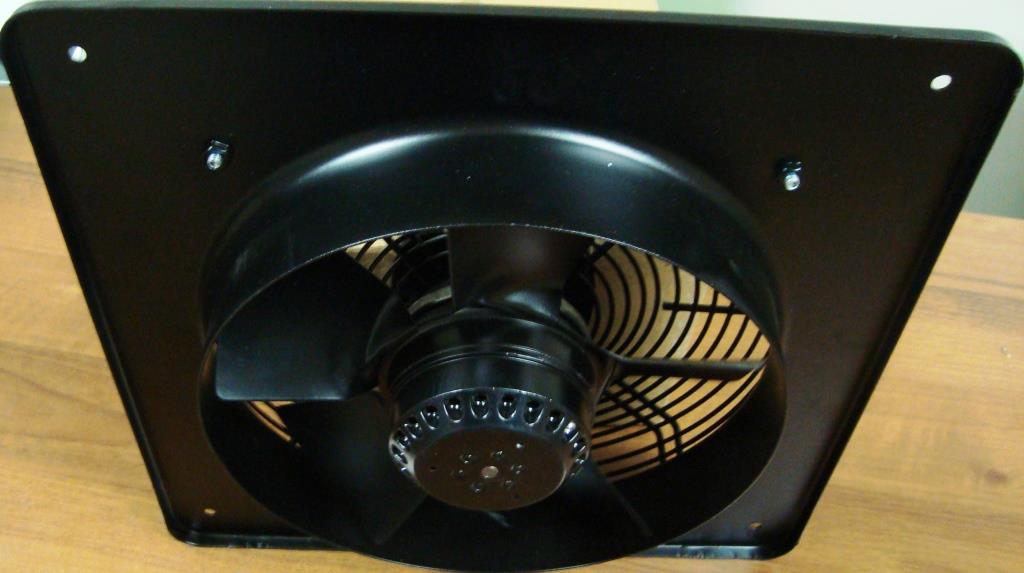

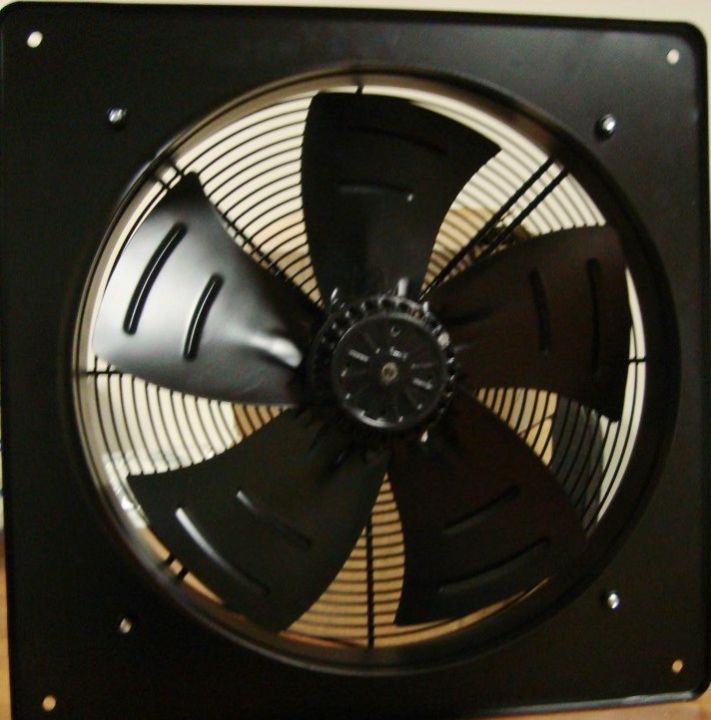

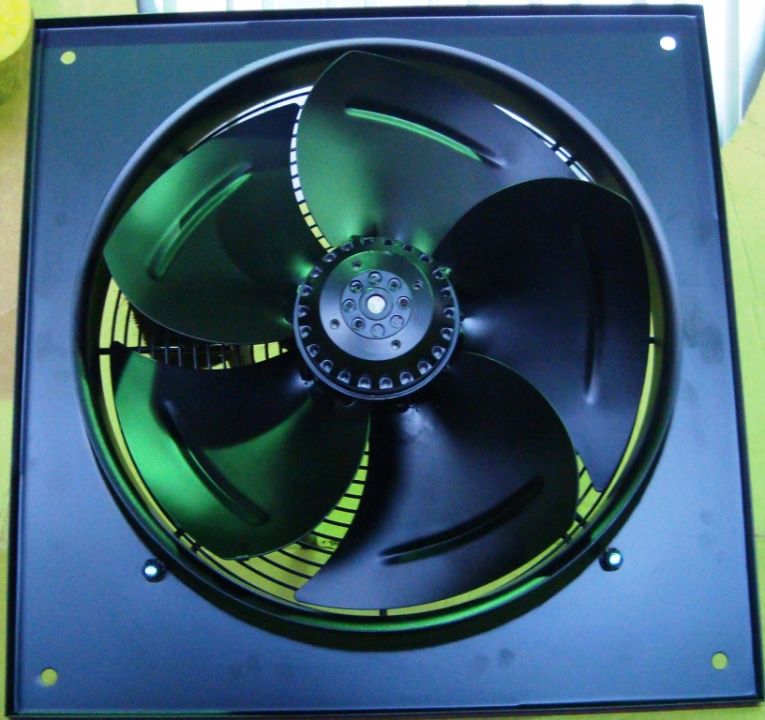

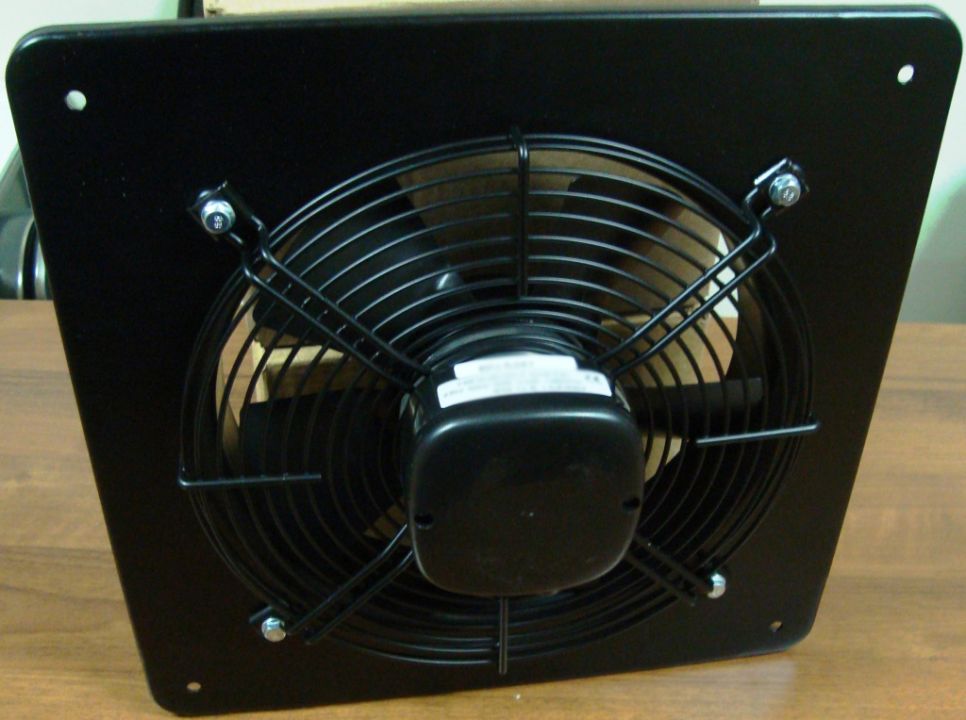

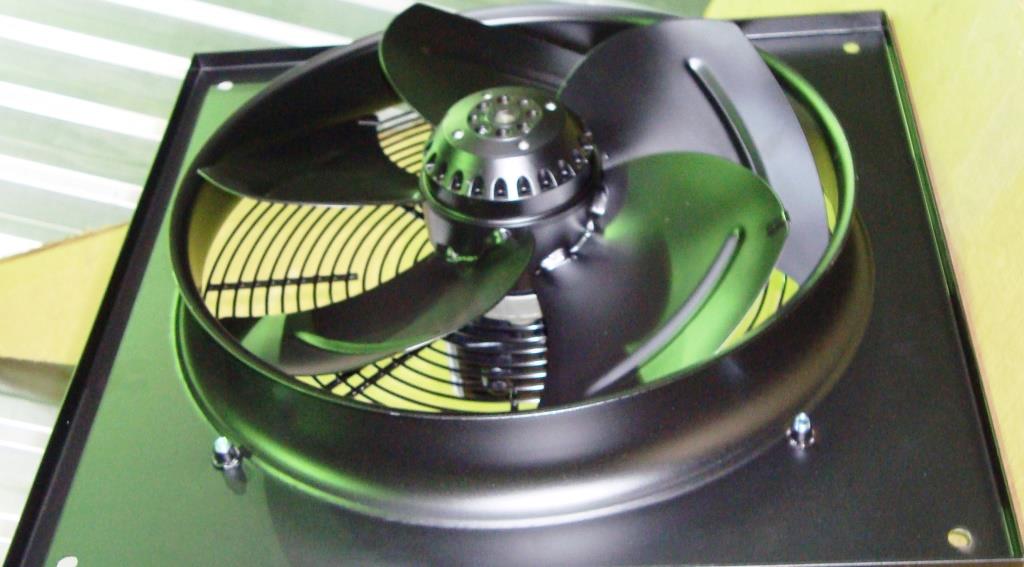

Вентилятор осевой ВО, с настенной панелью

Преимущества:

Удобный монтаж в любом положении
Удобное подключение к электросети
Встроенные термоконтакты
Не требуют обслуживания и надежны в работе

Конструкция:

Компактные, малошумные осевые вентиляторы с настенной панелью используются для установки в системах вентиляции производственных и общественных помещений, а также холодильной техники и кондиционирования. Корпус вентилятора круглого сечения, с расположенными с двух сторон монтажными фланцами, изготавливается из оцинкованной стали с полимерным покрытием. Лопасти вентиляторов имеют серповидную форму и изготовлены из оцинкованной стали, покрыты эмалью. Вентиляторы данной серии имеют электродвигатели с внешним ротором. Расчетный срок службы не менее 40 000 часов.

Применение:

Осевые вентиляторы предназначены для перемещения воздуха и используются в системах вентиляции зданий. Они легко монтируются в стеновые проемы, или другие несущие конструкции. Могут использоваться для отвода тепла, или обдува различных технологических установок и оборудования. Вентиляторы оснащены крыльчаткой с серповидными лопастями, которая имеет динамическую балансировку в двух плоскостях для достижения минимального уровня шума. Для защиты электродвигателя от перегрева вентиляторы оборудованы встроенными термоконтактами.Изготавливаются с направлением движения воздуха «S» и «В».

Конструктивное исполнение:

Вентиляторы ВО изготавливаются по ТУ 4861-024-15185548-04; ГОСТ 11442-90.

Условия эксплуатации:

Вентиляторы осевые предназначены для перемещения невзрывоопасных газовых сред с температурой не выше 45°С, содержащих твердые примеси не более 100 мг/м3, не содержащих липких веществ и волокнистых материалов, в условиях умеренного климата 2й категории размещения по ГОСТ 15150-90, с температурой окружающей среды до плюс 40 °С.

Условные обозначения:

ВО- вентилятор осевой
250/300/350/400/450/500/550/630 - Типоразмер (по диаметру рабочего колеса).
4 - Число полюсов
E - Однофазное питание (без индекса – трехфазный).
03 - Серия с настенной панелью.
S/B - направление потока воздуха S - всасывание; B - нагнетание

Сопутствующие товары

В настоящее время вентиляторы выпускаются только в исполнении направление потока воздуха «В» с 4-х полюсными двигателями

Данные цены действительны для заказа, общей суммой не менее 100 000 руб с НДС

Цены с НДС
Цены без НДС

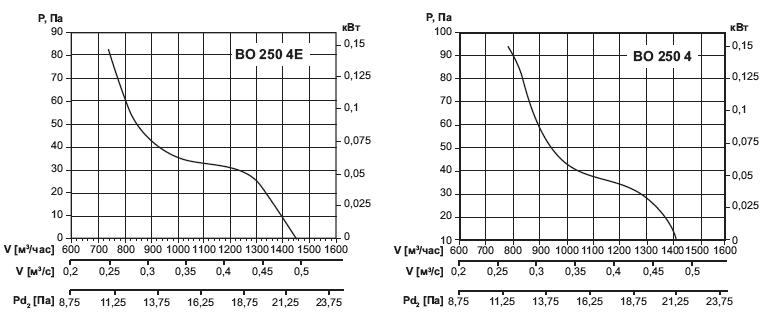

Технические характеристики

Показать

Наименование	Мощность двигателя, кВт	Скорость вращения, об/мин	Производительность, м3/ч	Напряжение, В/50Гц	Полное давление, Па, до	Цена, руб.
ВО 200-4Е-03	0,05	1500	520	220	65	2 996.00
ВО 250-4Е-03	0,06	1500	1100	220	75	3 436.00
ВО 300-4Е-03	0,13	1500	1840	220	70	4 000.00
ВО 350-4Е-03	0,14	1500	3250	220	90	5 019.00
ВО 400-4Е-03	0,25	1500	4200	220	150	5 389.00
ВО 450-4Е-03	0,25	1500	5500	220	110	5 899.00
ВО 500-4Е-03	0,42	1500	7000	220	180	6 362.00
ВО 500-4-03	0,39	1500	7200	380	200	6 362.00
ВО 560-4Е-03	0,23	1500	8600	220	180	7 335.00
ВО 560-4-03	0,63	1500	9800	380	320	7 335.00
ВО 630-4Е-03	0,81	1500	12500	220	270	9 204.00
ВО 630-4-03	0,86	1500	13000	380	270	9 204.00
