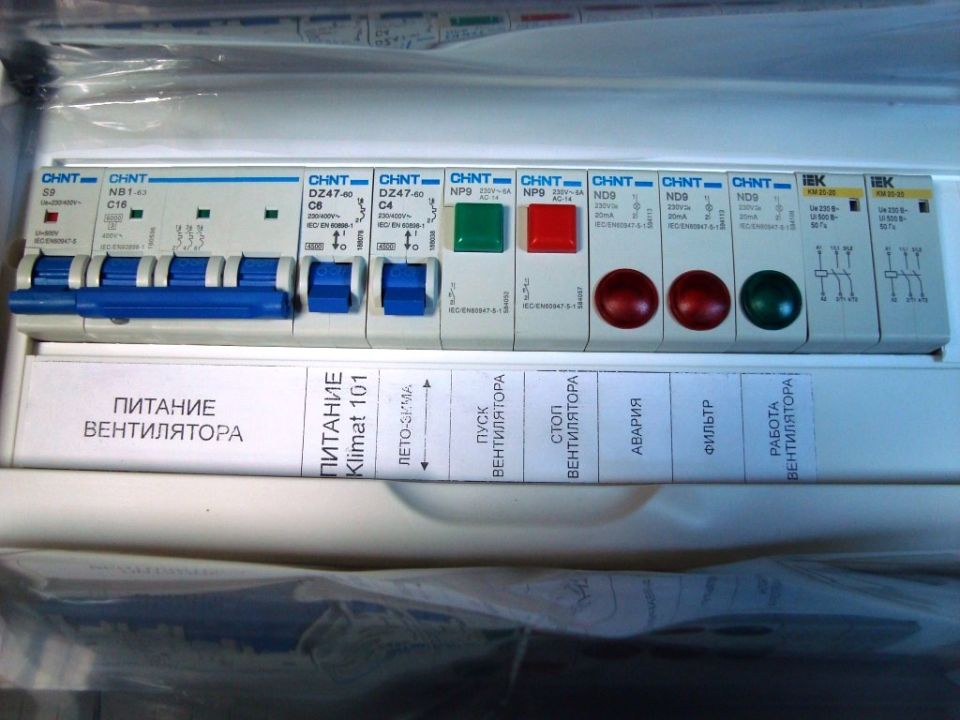

Щит управления для систем вентиляции с водяным калорифером ЩУТ1-5,5 (380)

Общие сведения:

• Пластмассовый корпус, минимальные размеры.
• Активная защита от замерзания теплоносителя.
• Возможность подключения регулятора скорости.

Стандартный щит управления приточной вентиляционной системы с водяным калорифером. Индикация текущей температуры в канале вентиляции. Канальный вентилятор на 380 В, мощностью до 5,5 кВт. Двигатель должен быть оснащен термоконтактами.  Возможно дистанционное управление щитом частотным регулятором оборотов РМТ или ATV21.

Стандартные функции:

• ручной пуск и остановка вентилятора (питание 380 В);

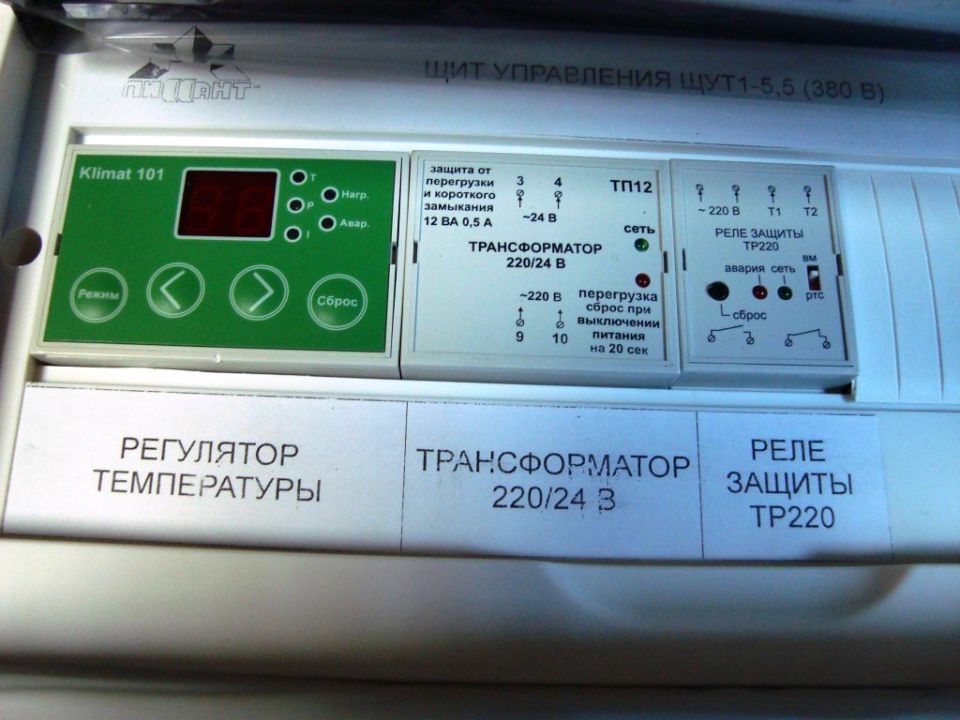

• универсальная защита двигателя вентилятора от перегрева при помощи реле ТР220;
• регулирование температуры приточного воздуха;

• управление электроприводом воздушной заслонки (питание 220 В, возвратная пружина);
• подключение датчика загрязнения фильтра;

• управление работой циркуляционного насоса;

• подключение капиллярного термостата защиты от замерзания (NTF-5P);

• отключение вентилятора при замыкании контакта пожарной сигнализации;
• при выключении вентилятора переход терморегулятора в экономичный дежурный режим с поддержанием температуры обратной воды;

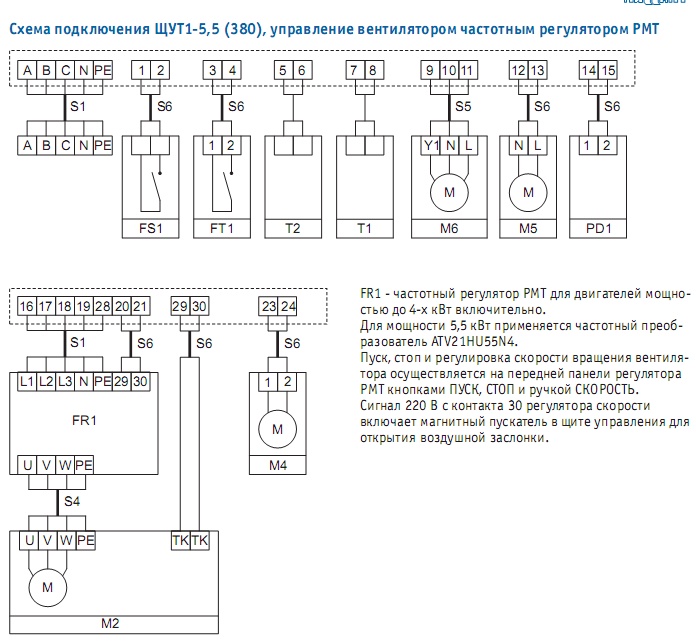

• подключение частотного регулятора скорости вращения вентилятора.

• Управление вентиляционной установкой непосредственно с регулятора оборотов.

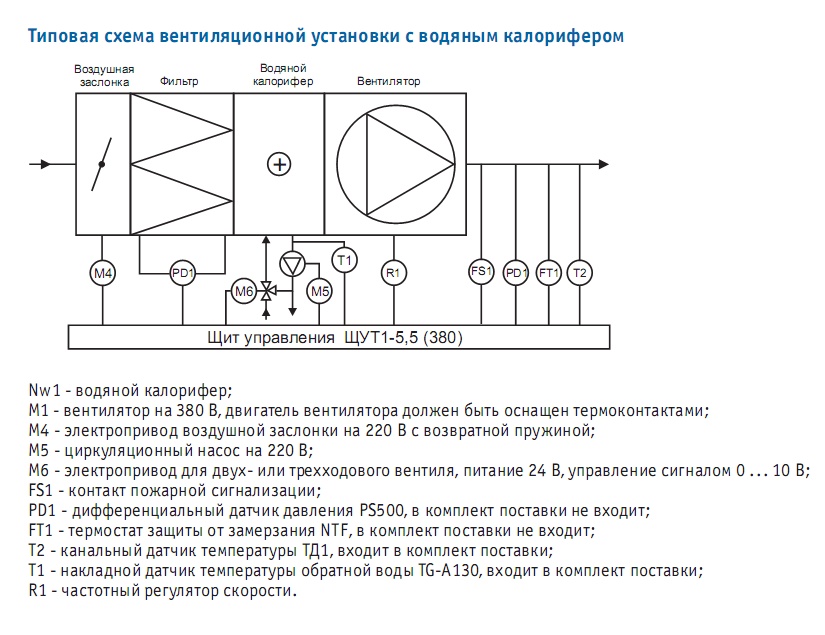

Минимально возможный состав приточной вентиляционной системы с водяным калорифером:

• приточный вентилятор  на 380 В, мощность не более 5,5 кВт. Возможно подключение вытяжного  вентилятора;

• водяной калорифер мощностью до 150 кВт;

• смесительный узел  СУ2 или СУ3. Тип смесительного узла подбирается под параметры водяного калорифера;

• воздушный клапан с электроприводом (рекомендуется). Привод с возвратной пружиной, питание 220 В.  Например LF230 Belimo;
• воздушный фильтр (рекомендуется). Загрязнение фильтра определяется при помощи реле давления.  Например PS500;
• щит управления ЩУТ1-5,5;

• термостат защиты от замерзания (рекомендуется). Например NTF-5P;

• частотный регулятор РМТ или ATV21. Тип регулятора зависит от мощности вентилятора. (При необходимости).


Комплектность щита управления:

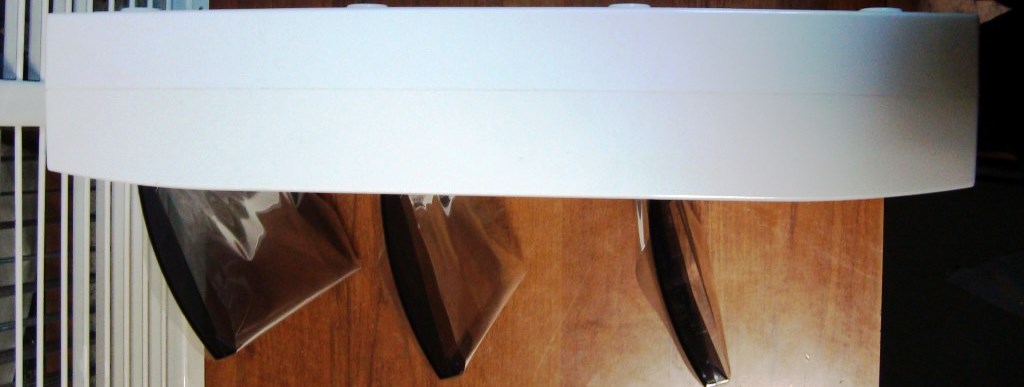

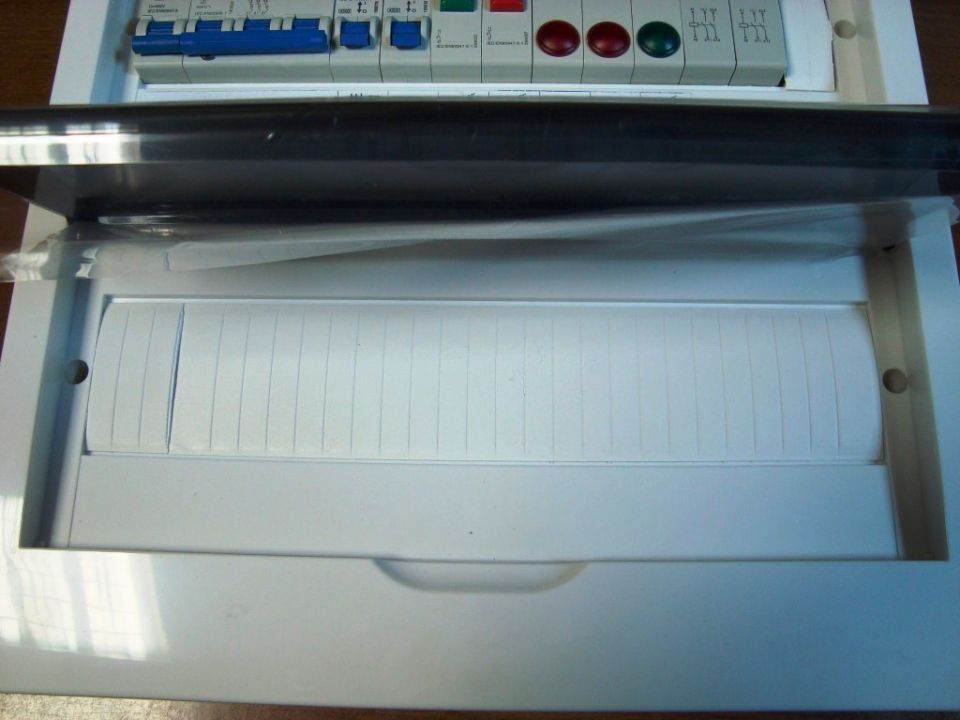

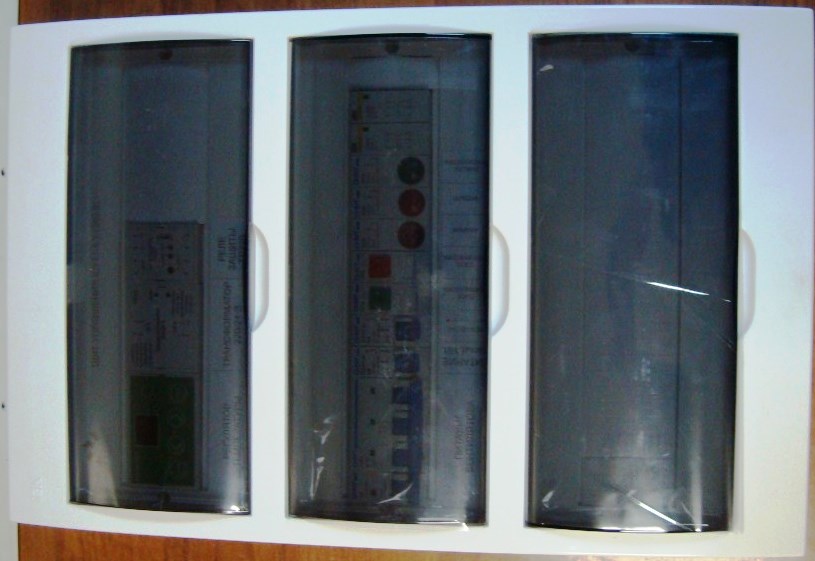

• щит управления в пластиковом корпусе 455х255х100 мм;

• канальный датчик температуры ТД1;

• накладной датчик температуры обратной воды TG-A130;

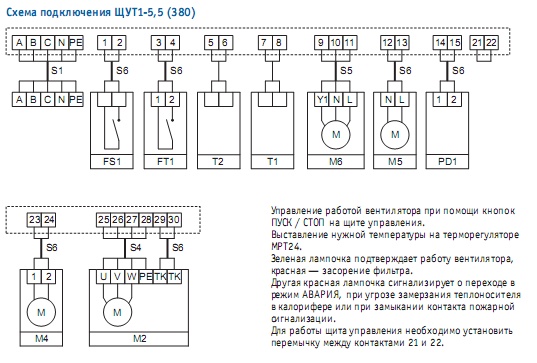

• руководство по эксплуатации, схемы подключения, сертификат соответствия и паспорта на все входящие в щит управления приборы автоматики;
• упаковка.

---

Сопутствующий товар:

• Симисторный регулятор скорости CPM2,5
• Частотные регуляторы  скорости PMT
• Частотный регулятор скорости ATV21
• Электронный датчик давления PS
• Датчик температуры ТД, КТД, TG-А130
• Термостат защиты водяного калорифера от замерзания NTF


---

Данные цены действительны для заказа, общей суммой не менее 100 000 руб с НДС
