Щиты управления для систем вентиляции с эл. нагревателем ЩУ7

Общие сведения:

• Регулирование температуры приточного воздуха.
• Электрический калорифер мощностью до 132 кВт.

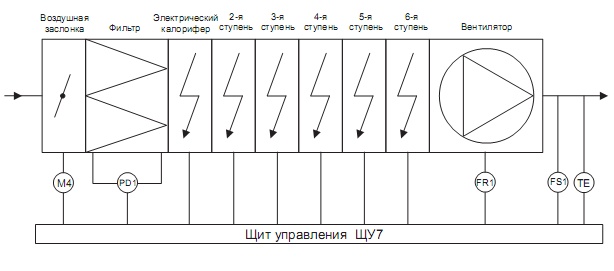

Регулировка температуры приточного воздуха при помощи симисторного регулятора TTC40F и шагового регулятора температуры TT-S6/D. Симисторный регулятор поддерживает заданную температуру приточного воздуха путем периодического включения/выключения одной из ступеней канального нагревателя. При необходимости, шаговый регулятор включает/выключает дополнительную ступень нагревателя. Для правильной работы щита управления нагреватель должен быть разбит на ступени, каждая из которых не должна превосходить 24 кВт. Общее количество ступеней должно быть не более 6 шт. Включение/выключение электропривода воздушной заслонки, защита двигателя вентилятора, индикация загрязнения фильтра и отключение щита управления по сигналу пожарной сигнализации

Принцип работы

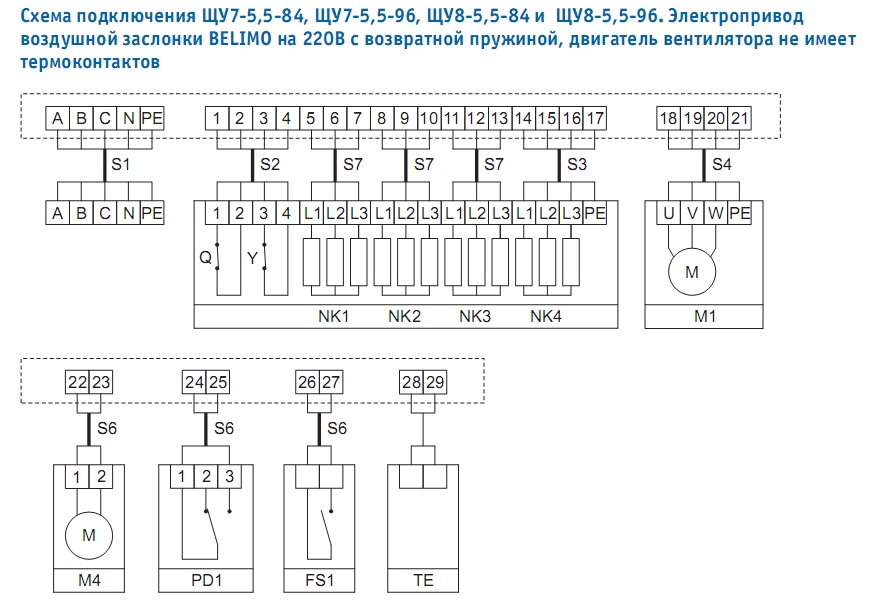

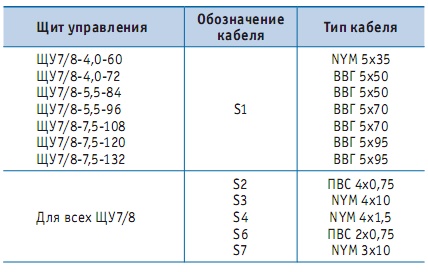

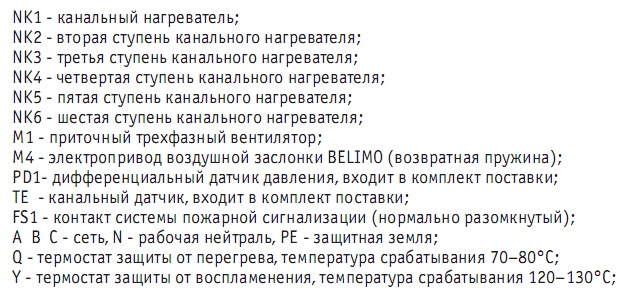

Симисторный регулятор путем периодического включения/выключения нагревателя поддерживает заданную температуру приточного воздуха. Дополнительная ступень нагревателя подключается шаговым регулятором, если заданная температура приточного воздуха длительно не достигается. Так же, когда необходимость в дополнительной ступени отпадет, она будет выключена. Датчик температуры ТЕ устанавливается в канале приточной вентиляции или в помещении. Кнопками ПУСК и  СТОП можно выключить вентилятор и нагреватель. После включения нагревателя  симисторный регулятор совместно с шаговым регулятором выберет необходимое количество ступеней обогрева. Нагреватель не работает, если не включить вентилятор. При срабатывании термостатов защиты против перегрева или воспламенения канальный нагреватель отключается, вентилятор продолжает работать. При нажатии кнопки ПУСК ВЕНТИЛЯТОРА происходит запуск вентилятора M1 и включение электропривода воздушной заслонки М4. При нажатии кнопки СТОП вентилятор выключается и воздушная заслонка закрывается. Щит управления спроектирован на использование электропривода BELIMO на 220 В с возвратной пружиной или с трехпроводным управлением. Тип электропривода воздушной заслонки необходимо уточнить при заказе щита управления.
Реле защиты двигателя вентилятора FR1 отключает питание вентилятора при перегреве обмоток двигателя или при значительном превышении максимального рабочего тока. Для вентиляторов М1, не имеющих термоконтактов, в щит управления устанавливается тепловое реле защиты РТЛ по максимальному рабочему току вентилятора. Для вентиляторов М2, с биметаллическими или позисторными термоконтактами,  защита
против перегрева обмоток двигателя осуществляется при помощи реле защиты ТР 220. Дифференциальное реле давления PD1, которое входит в комплект поставки, срабатывает, когда падение давления на фильтре становится больше выставленного значения. При этом на дверце щита загорается красная лампочка.  Отключение щита управления при получении сигнала от пожарной сигнализации  происходит при помощи независимого расцепителя, который выключает вводной автоматический выключатель щита управления. Контакт пожарной сигнализации FS1  должен быть нормально разомкнутым и выдерживать ток 1 А напряжением 220 В  в течение 1 секунды.

---

Сопутствующий товар:

• Электронный датчик давления PS
• Датчик температуры ТД, КТД, TG-А130


---
