Шумоглушитель трубчатый для воздуховодов прямоугольного сечения ШГТП

Шумоглушитель трубчатый для воздуховодов прямоугольного сечения ШГТП предназначен для прямого монтажа в систему воздуховодов с целью снижения аэродинамических шумов, создаваемых вентиляторами и другими устройствами, распространяющихся по системам вентиляции и кондиционирования в помещениях различного назначения.

Конструкция

ШГТП состоит из корпуса (внешней трубы) и внутренней перфорированной трубы. Пространство между внешней и внутренней трубой заполнено шумопоглощающим материалом (минеральной ватой), от выдувания минеральную вату защищает стеклоткань. Изготавливается из оцинкованной стали 0,55 мм. Стандартная длина ШГТП — 1006 мм. Стандартная толщина шумопоглощающего слоя — 100 мм, свободное сечение ШГТП равно сечению присоединяемого воздуховода.

Модификации

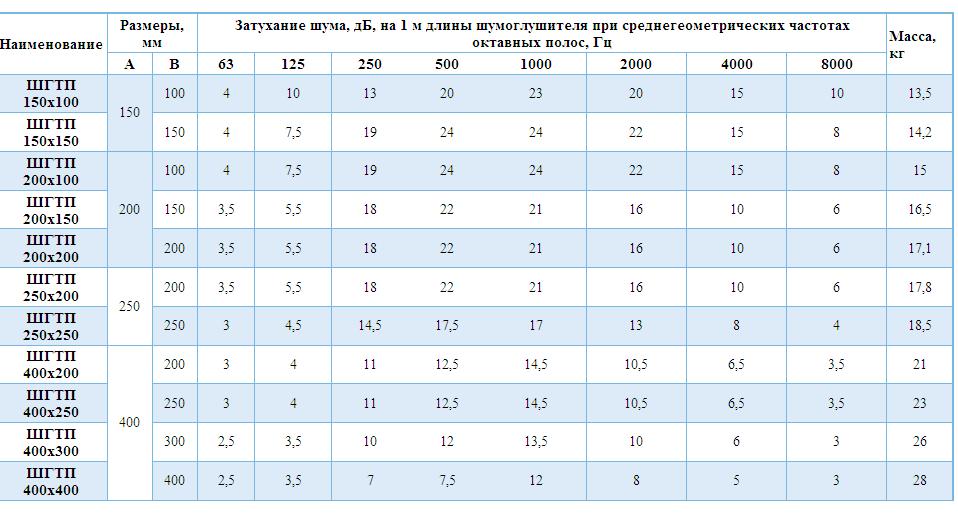

ШГТП выпускаются для воздуховодов прямоугольного сечения как стандартных типовых размеров, так и по заказу (любые сечения и длина до 1000 мм). Изготовитель не рекомендует применять ШГТП для сечений выше 400×400 (см. таблицу). Возможно изготовление ШГТП с толщиной шумопоглощающего слоя 50 мм.

Монтаж

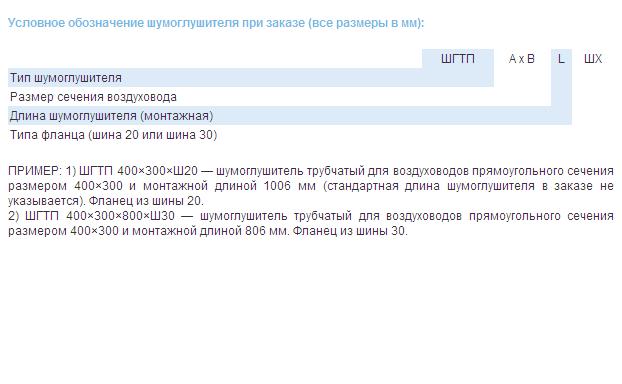

Присоединение ШГТП к элементам системы (воздуховодам) осуществляется фланцем из шины. При заказе рекомендуется указывать тип шины.
