Узлы стыковочные УС-1вп

Общие сведения

Узел  стыковочный  УС-1вп   предназначен  для  подсоединения  дымососа   при   удалении газов, дыма и витающих частиц огнетушащего порошка или аэрозоля из аварийного помещения  после  действия  автоматической  установки  газового,  порошкового  или  аэрозольного пожаротушения.

Применение узла стыковочного УС-1вп позволяет ограничить распространение дыма, токсичных газов и мелкодисперсной фракции огнетушащего порошка и аэрозоля за пределы аварийного помещения.

Для эффективного удаления дыма, газов и витающего порошка или аэрозоля в аварийное помещение нужно подавать такое же количество чистого воздуха, сколько удаляется дымососом. В противном случае дымосос будет работать как вакуумный насос, практически не удаляя загазованную среду.

Узел стыковочный УС-1вп обеспечивает удаление дымогазопылевоздушной среды при одновременном поступлении внутрь аварийного помещения адекватного количества чистого воздуха.

Узел стыковочный УС-1вп изготовляется по ГОСТ 15150 (Г08) «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов»:

• исполнение У    (ГОСТ 15150, табл.1),
• категория 1 (ГОСТ 15150, табл.2),
• тип атмосферы I и II (ГОСТ 15150, табл.8),
• группа условий эксплуатации 5 (ГОСТ 15150, табл.10).

Нормативно-техническая база – ТУ 4863-001-13358737-03.
Сертификат пожарной безопасности ССПБ.RU.ОП.047.Н00062.

Устройство

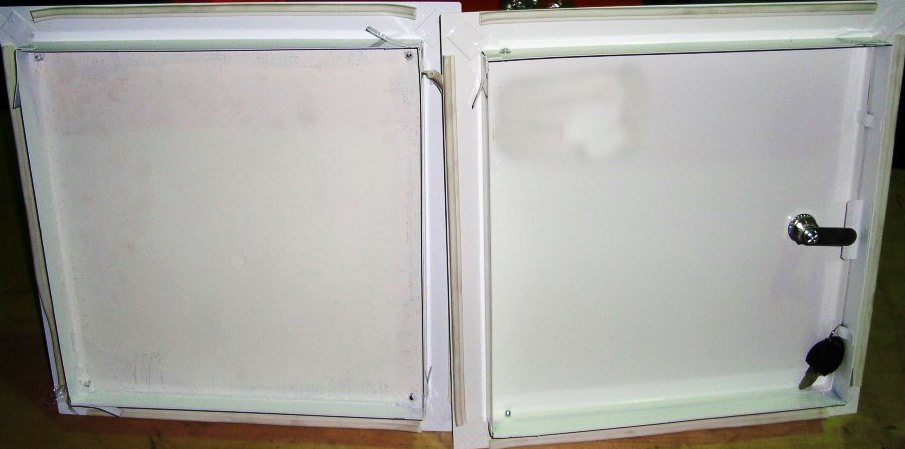

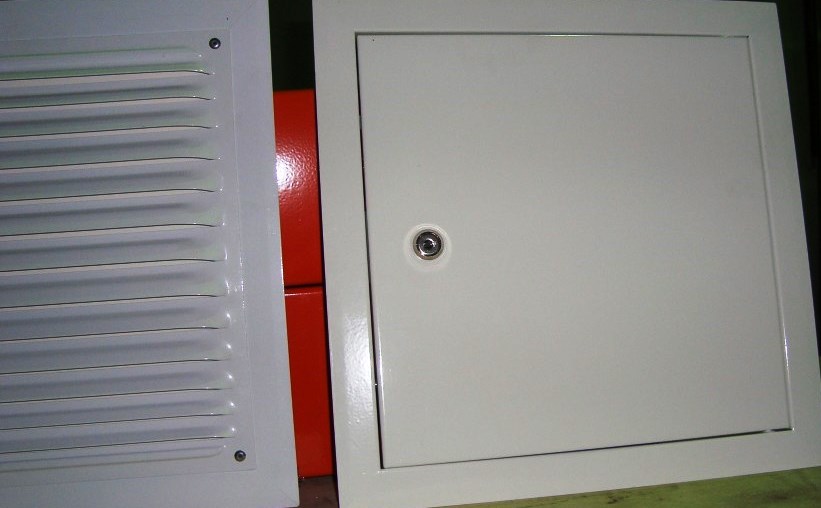

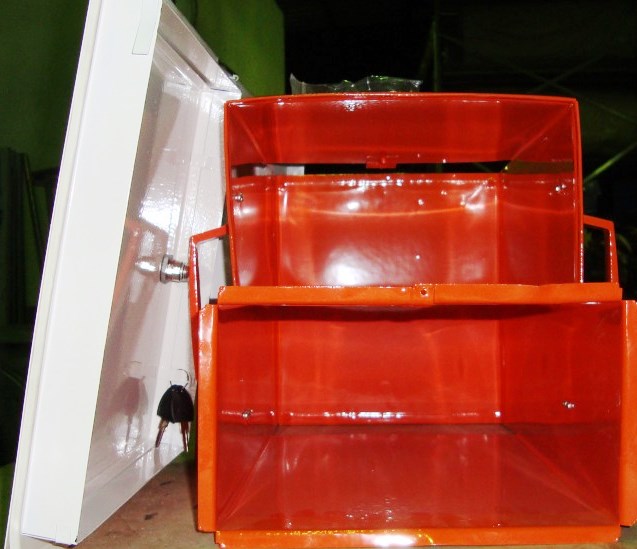

Узел стыковочный УС-1вп состоит из дверцы наружной с замком и панели задней.
Дверца наружная закрывает стыковочный узел снаружи на замок.
Панель задняя состоит из каркаса и рабочего клапана.
Все детали узла стыковочного, которые могут подвергаться тепловому воздействию пожара, изготовлены по специальной технологии, которая обеспечивает огнестойкость узла стыковочного до 90 минут (по требованию Заказчика).

Монтаж

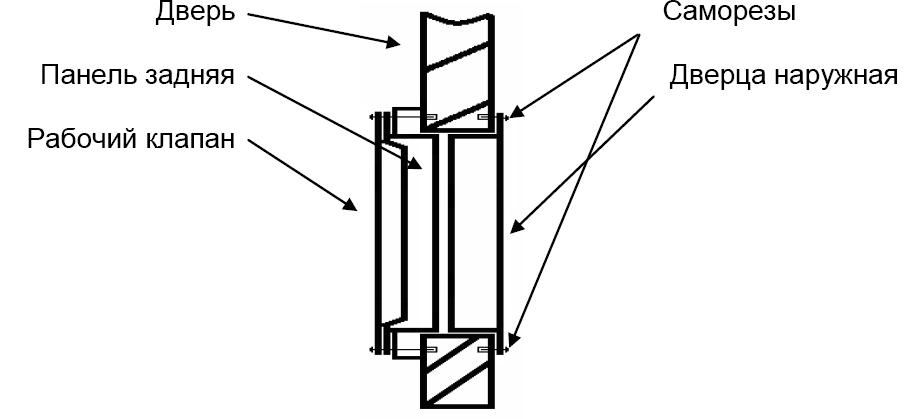

Герметичный и огнестойкий узел стыковочный УС-1вп врезается в дверь или стену помещения,  защищаемого  установкой  газового,  порошкового  или  аэрозольного  пожаротушения.
В стене или двери проделывается сквозной проем размером 300х300.
Дверца наружная вставляется и закрепляется в проеме со стороны коридора (помещения), в котором располагается дымосос.
Панель задняя вставляется и закрепляется в проеме со стороны защищаемого помещения.

Принцип работы

В   нормальном   положении   рабочий   клапан   находится   в   закрытом   положении,   что обеспечивает огнестойкость и газонепроницаемость.
Удаление газа и дыма из аварийного помещения производится в следующей последовательности:

• подготавливается к работе дымосос (устанавливается в нужном месте, прокладывается рукавная линия из рукавов напорных, подводится электропитание и т.д.);
• рукав соединительный подсоединяется к дымососу и воздуховоду специальному и фиксируется зажимным устройством; рукав может быть использован для транспортировки дыма и газов с температурой до 100 град.С;
• открывается дверца наружная узла стыковочного УС-1вп;

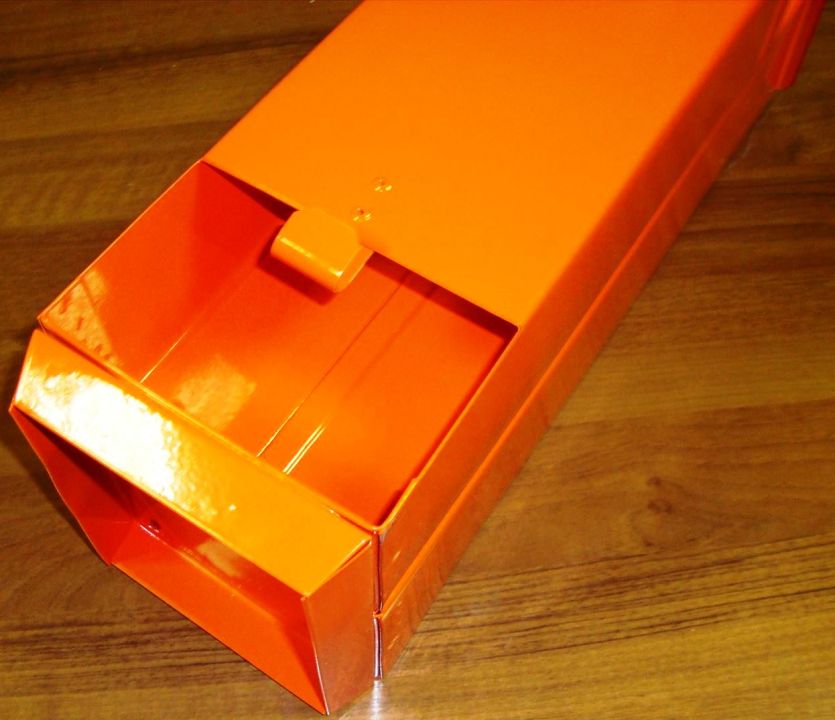

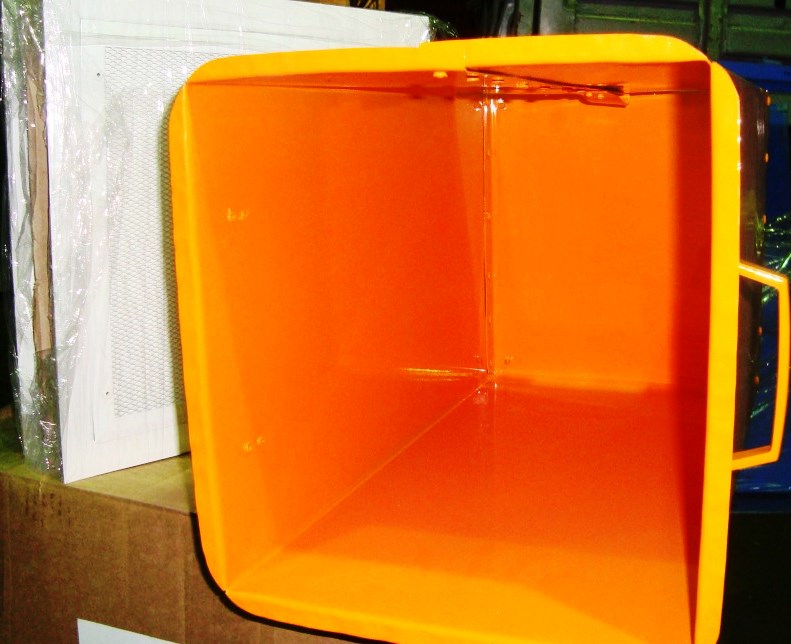

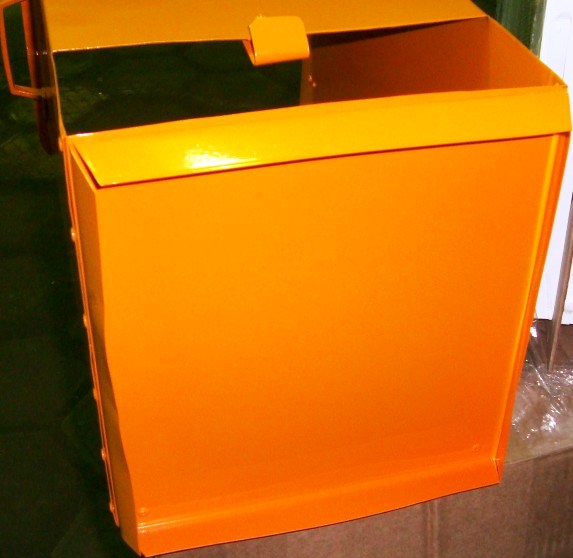

• в образовавшийся проем вставляется воздуховод специальный, который продвигается во внутрь отверстия в стене до упора в рабочий клапан;
• рабочий клапан открывается легким ударным движением вперед воздуховода специального;
• воздуховод специальный продвигается вперед до срабатывания упругого фиксатора;
• в результате образуются сквозной проход для удаления дыма, токсичных газов и витающего порошка или аэрозоля;
• включается дымосос;
• газы и дым перемещаются по воздуховоду специальному из аварийного помещения через дверь, всасывающий рукав и дымосос и далее выбрасываются наружу.


Меры безопасности

Узел стыковочный УС-1вп – изделие одноразового использования.
Запрещается дальнейшая эксплуатация узла стыковочного, если в результате теплового или механического воздействия произошло нарушение целостности покрытия поверхностей узла или его вспучивание. В этом случае панель задняя узла стыковочного демонтируется и на ее место устанавливается новая панель.

Во избежание складывания всасывающего рукава запрещается включать дымосос, если рукав всасывающий не полностью растянут и воздуховод специальный не закреплен в проеме упругим фиксатором.

Поставка

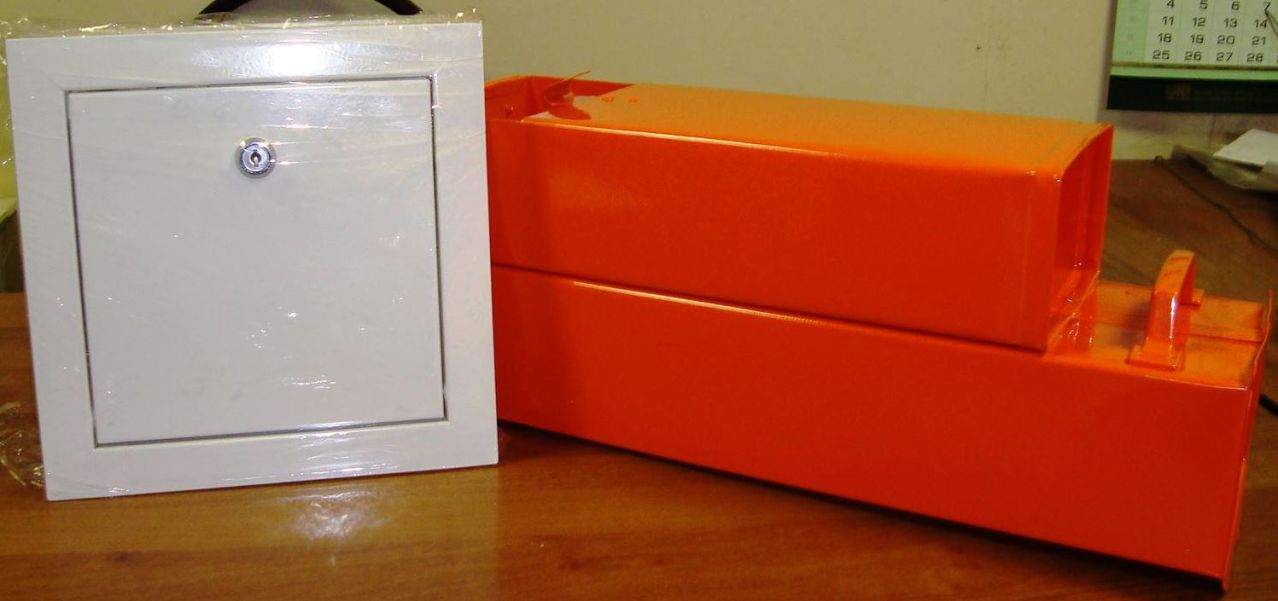

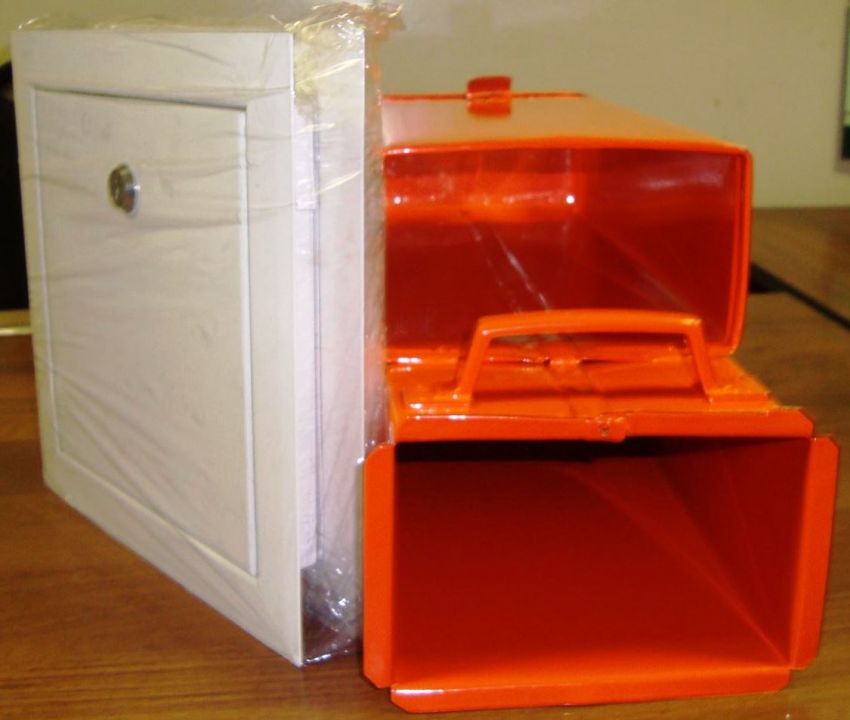

При поставке только стыковочного узла УС-1, УС-1в, УС-1вп
Поставляется стыковочный узел, состоящий из:

• рабочей части,
• дверцы с замком.

При поставке дымососа со стыковочным узлом УС-1в, УС-1вп
Поставляется дымосос в комплекте с рукавами всасывающим 1,5 м и воздуховодом специальным, напорным рукавом 10 м (если не указана другая длина) и стыковочный узел УС-1в, УС-1вп.

Техническое обслуживание

Регламентное техническое обслуживание узлу стыковочному УС-1вп не требуется.
Периодически осматривается наружная поверхность панели задней на предмет выявления трещин или сколов.
