Бескаркасные местные вентиляционные отсосы МВО типа МС и МСВ

Приобретайте аналогичные Бескаркасные местные вентиляционные отсосы ОМВ-Б типа ПВ или В

Общие сведения

Местные вентиляционные отсосы устанавливаются над тепловым оборудованием для улавливания избыточного тепла, влаги, продуктов сгорания и улучшения микроклиматических условий в рабочей зоне горячих цехов на предприятиях общественного питания.

Вентиляционные отсосы изготавливаются 2-х типов: приточно-вытяжные МС и вытяжные МСВ.

Внимание! Габаритные размеры вентотсосов (длина, ширина, высота), могут быть изменены по желанию Заказчика после согласования с Изготовителем.

Установка

Поток приточного воздуха направляется вниз от вентотсоса под углом 45º, или под выбранным Заказчиком углом.

Каждый отсос комплектуется фильтрами и жиросборниками (лотками для сбора жира) , которые устанавливаются без использования инструмента. По желанию Заказчика вместо жиросборников возможна установка сливного патрубка со стаканом для сбора жира.

В МВО-МСВ-06К установлен сливной патрубок для присоединения ПВХ шланга, и направления слива в канализацию. Регулируемые рассеиватели приточной вентиляции устанавливаются и снимаются при помощи инструмента, нерегулируемые выполняются несъемными.

Во все вентотсосы ввариваются вытяжные и приточные патрубки высотой 100 мм. круглого сечения. Диаметр и количество патрубков указан в технических характеристиках. В случае необходимости отказаться от врезки патрубков, или изменить форму, или размеры патрубков Заказчик должен сообщить о своем желании Изготовителю.

Конструкция

В конструкции вентотсосов предусмотрены отверстия и кронштейны для крепления к стене или потолку. По желанию Заказчика в конструкцию вводятся элементы для стягивания вентотсосов между собой - островом или в линию. При подвеске к потолку большого количества вентотсосов стянутых между собой, может возникнуть необходимость в изготовлении жесткой рамы, предотвращающей деформацию массива вентотсосов.

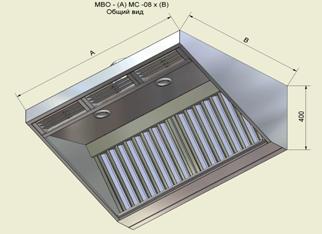

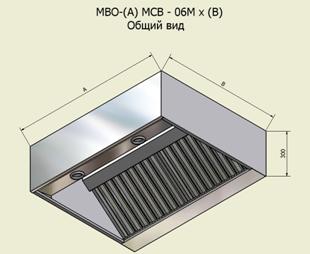

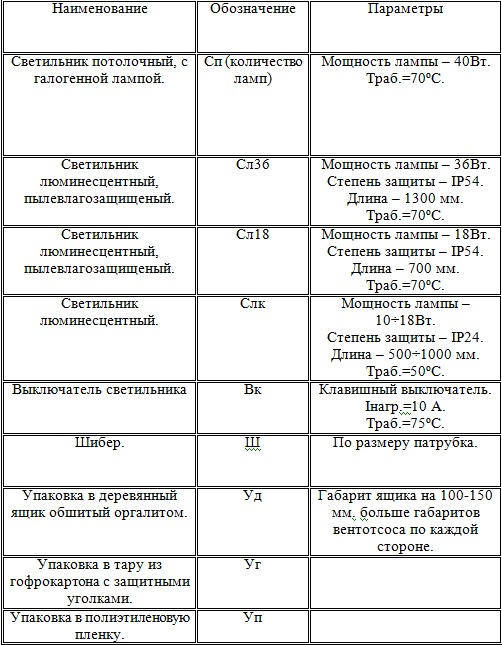

Во всех типах вентотсосов предусмотрена установка потолочных светильников с галогенными лампами, или светильников с лампами дневного света. Количество светильников, их марка, наличие и расположение выключателя оговариваются при заказе. Светильники установленные на вентотсосах, не должны располагаться непосредственно над тепловыми(жарочными) поверхностями. Отверстие для вывода провода подключения электропитания расположено в верхней плоскости вентотсоса, в зоне приточной секции. Место расположения отверстия выбирает Изготовитель, если это не оговорено с Заказчиком.

Внимание !!! При подключении вентотсоса к электрической сети, необходимо выполнить заземление или зануление. Узел заземления всегда расположен рядом с отверстием для вывода провода. С каждым комплектом отсосов поставляется эксплутационная документация. По желанию Заказчика вентотсосы упаковываются в ящик из бруса обшитый оргалитом, в тару из гофрокартона, или заворачиваются в полиэтиленовую пленку.

Параметры вентотсосов.

• Сопротивление фильтра при расходе воздуха 500 м³, - 7 кг/м².
• Проходное сечение 1-го погонного метра вытяжного фильтра:  0,055 ; 0,065 м²;
• Проходное сечение 1-го погонного метра приточного рассеивателя: - 0,07 - 0,08 м²;
• Рекомендуемая высота подвески вентотсосов

• МВО-МС-07С, МВО-МСВ-07С, МВО-МС-07СО, МВО-МСВ-07СО,МВО-МС-08, МВО-МСВ-08, МВО-МС-08М, МВО-МСВ-08М - 1,5-1,6 м. над уровнем пола,

• МВО-МС-05, МВО-МС-06, МВО-МСВ-06, МВО-МСВ-06К, МВО-МСВ-06М, МВО-МС-07, МВО-МСВ-07, МВО-МСВ-07М, - 1,9-2,0 м. над уровнем пола.
